Настройка монитора | 29
Подключение монитора
ОСТОРОЖНО! Перед началом выполнения каких-либо действий,
указанных в этом разделе, выполните инструкции по безопасности.
Для подключения компьютера к монитору выполните следующие действия.
1 Выключите компьютер
2 Подключите монитор к компьютеру с помощью HDMI/DP-DP/USB-кабеля.
3 Включите монитор.
4 Выберите соответствующий источник сигнала при помощи экранного меню
монитора и включите компьютер.
ПРИМЕЧАНИЕ. для U2419H/U2419HX/U2719D/U2719DX настройка по умолчанию
— DP 1.4. Видеосигнал с видеокарты с интерфейсом DP 1.1 может отображаться
некорректно. Инструкции по изменению настройки по умолчанию см. в разделе
«Проблемы с изделием» — «Отсутствует изображение при подключении к ПК по
интерфейсу DP».

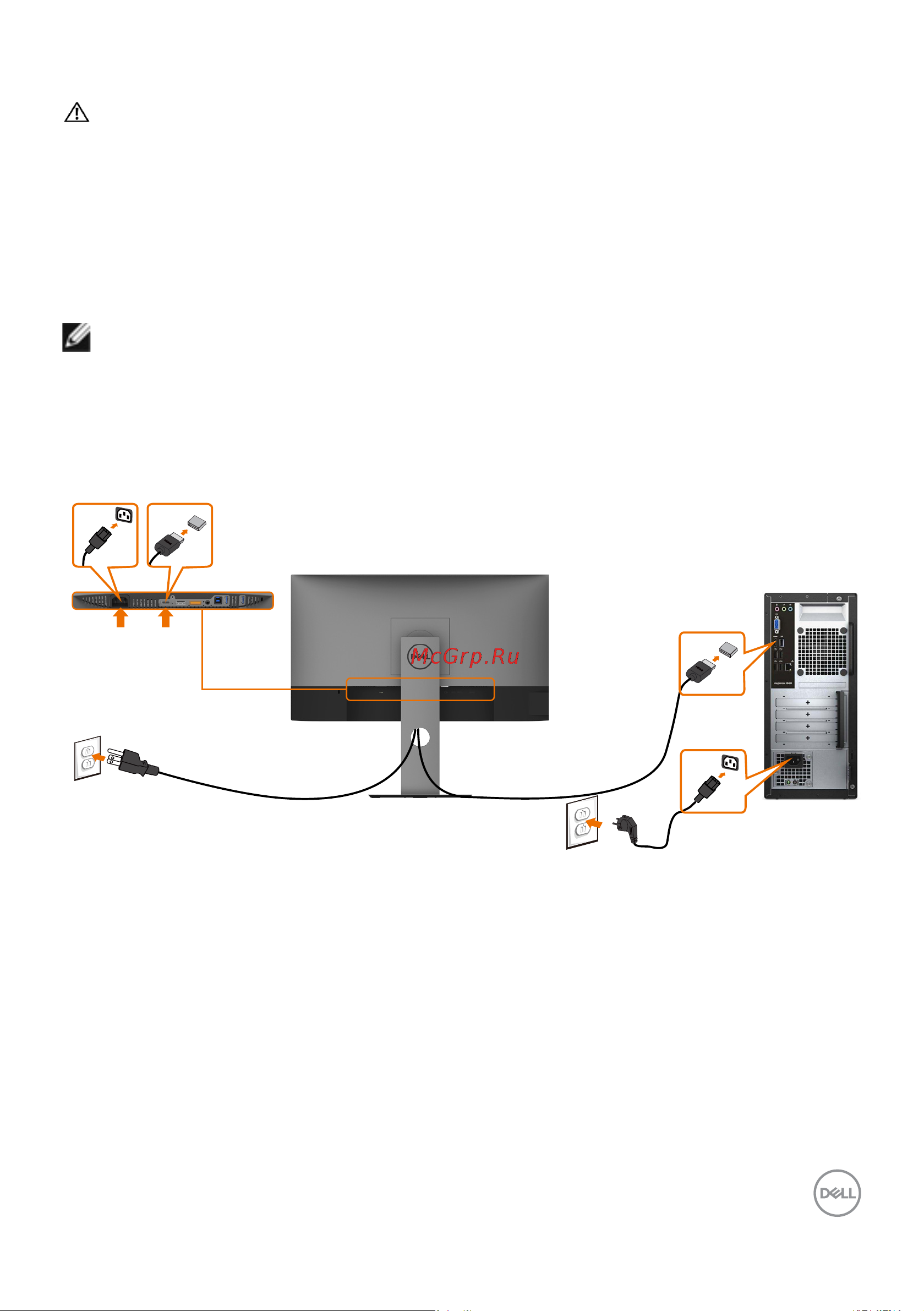

Подключение кабеля HDMI
HDMI
HDMI
