Настройка монитора | 33

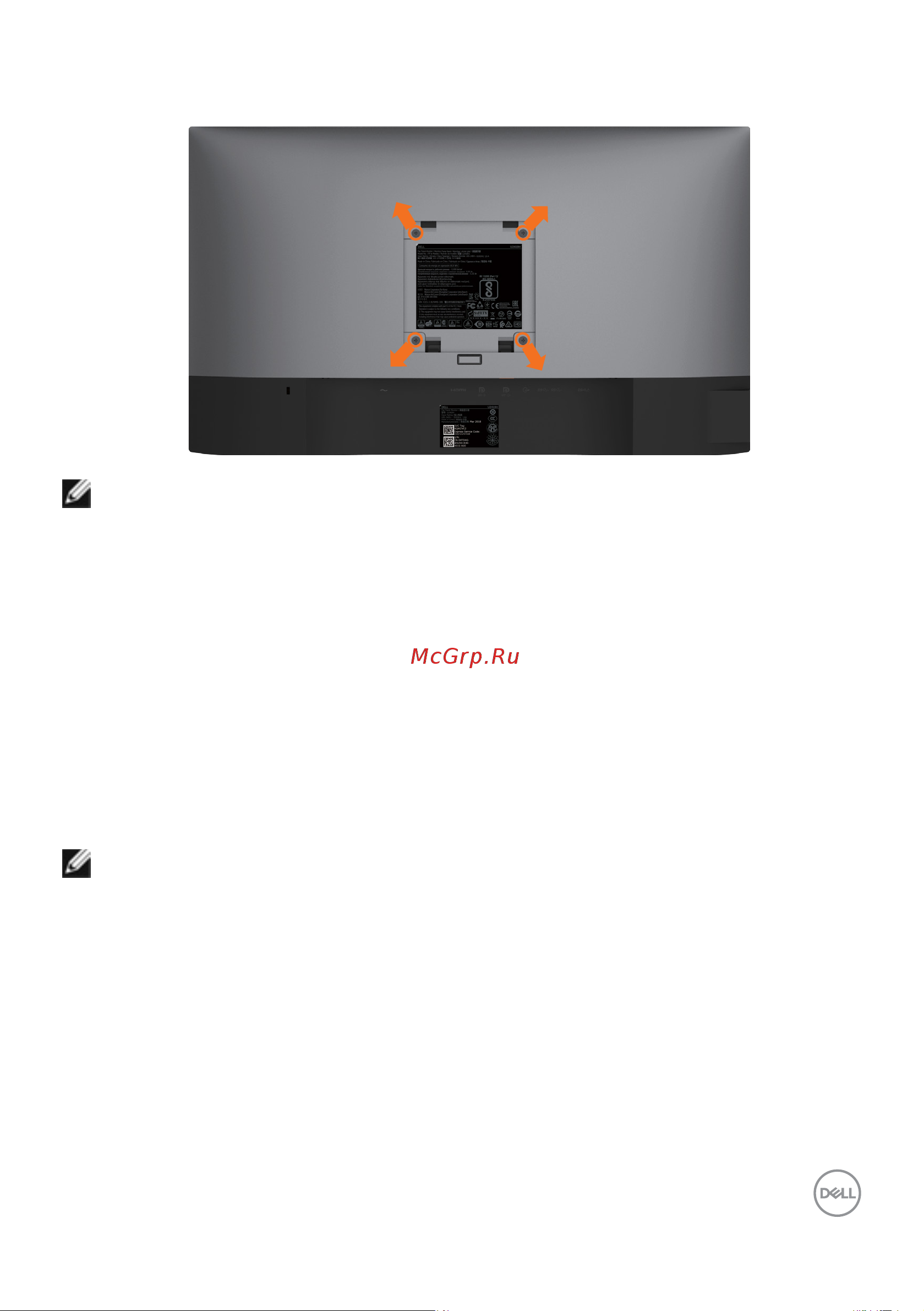

Монтаж на стену (дополнительно)
ПРИМЕЧАНИЕ.Для установки на монитор комплекта для монтажа на стене
используются винты М4 х 10 мм.
См. инструкции, поставляемые с набором для настенного монтажа,
совместимого с VESA.
1 Положите монитор на мягкую ткань или подушку на ровной поверхности (на
столе).
2 Снимите подставку.
3 Чтобы открутить четыре винта пластиковой крышки, воспользуйтесь
крестообразной отверткой Phillips.
4 Прикрепите к монитору монтажный кронштейн из -комплекта настенного
крепления.
5 Закрепите монитор на стене в соответствии с указаниями из комплекта
настенного крепления.
ПРИМЕЧАНИЕ.Допускается использовать только сертифицированный UL,
CSA или GS настенный кронштейн, рассчитанный на нагрузку не менее 3,14 кг
(U2419H/U2419HX)/3,92 kg (U2719D/U2719DX).
