Инструкция по эксплуатации
15

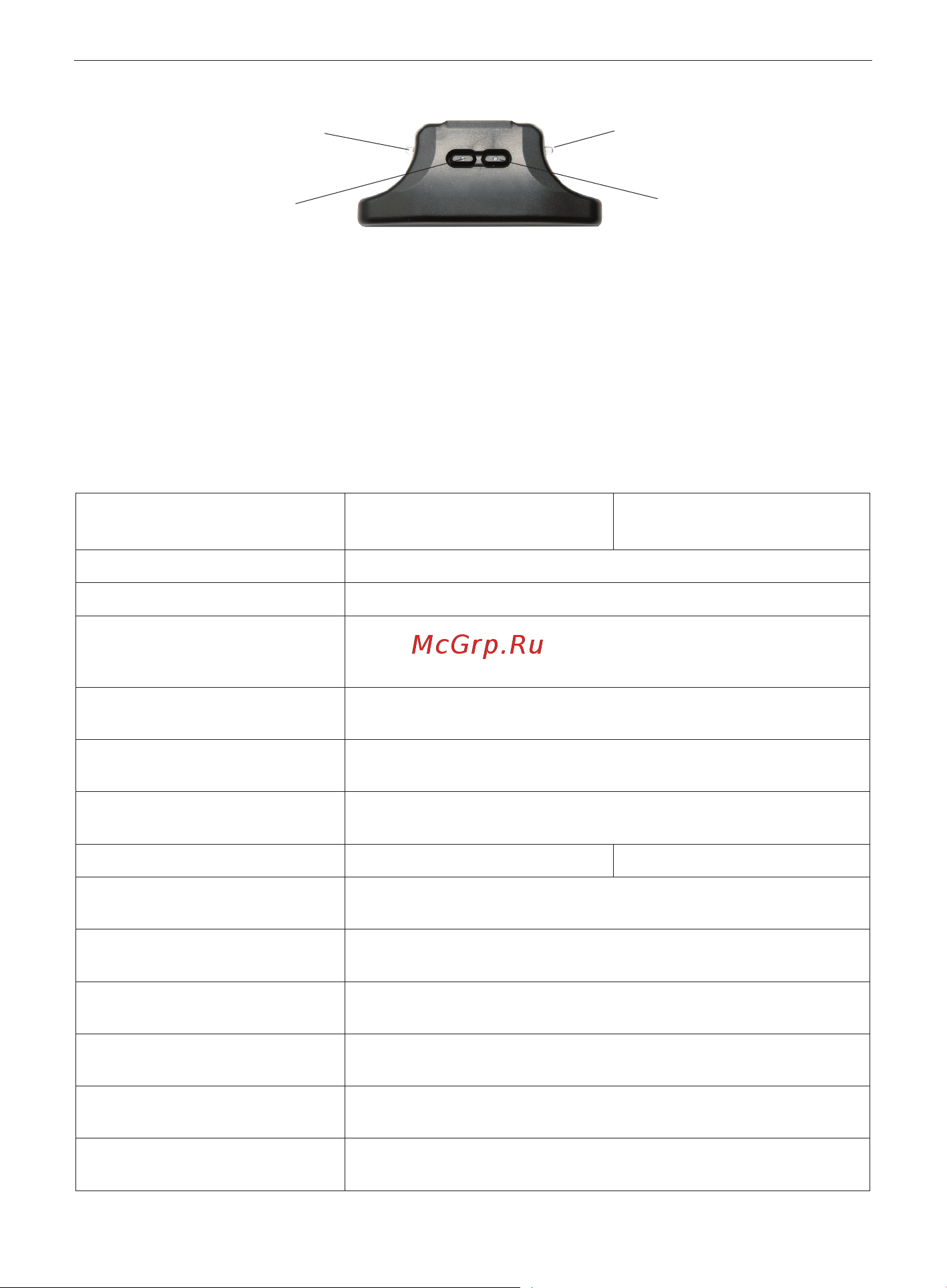

АНТЕННЫЙ МОДУЛЬ СИСТЕМЫ (МОДУЛЬ ПРИЕМОПЕРЕДАТЧИКА)
Основные функции антенного модуля
Обеспечение надежного радиоканала связи с брелоками радиоуправления;
Включение / выключение функции антиограбления;
Визуальный контроль режимов работы системы охраны по светодиодным индикаторам;
Визуальный контроль правильности выполнения алгоритмов при программировании охранных,
противоугонных и сервисных функций системы, при наборе и изменении секретного кода, при записи
новых брелоков в память системы;
Вызов водителя из автомобиля.
Светодиодная индикация
Режим работы системы
Левый
светодиод
Правый
светодиод
Режим охраны выключен Оба светодиода выключены
Режим охраны включен Одновременные одинарные вспышки обоих светодиодов каждые 2сек
Включен режим отложенной охраны
Одновременные одинарные вспышки обоих светодиодов каждую 1сек в течение
30сек или до закрытия последней двери, затем одинарные вспышки обоих
светодиодов каждые 2сек.
Включен режим охраны с работающим
двигателем
Оба светодиода горят постоянно
Включен режим охраны с работающим
турботаймером
Оба светодиода горят постоянно
Активизирована 3 фаза режима
антиограбления
Одновременные вспышки обоих светодиодов каждую 1сек
Включен режим иммобилизатора 1 вспышка каждые 8сек
Включен режим сервисного обслуживания
VALET
Попеременные вспышки светодиодов каждые 4 сек
Индикация количества брелоков
прописанных в память системы
1, 2, 3 или 4 вспышки обоих светодиодов
Индикация исправной работы концевых
выключателей дверей, капота, багажника
Частые одновременные вспышки обоих светодиодов в течение 40сек после
открытия любой двери, капота, багажника
Программирование охранных и
сервисных функций
Согласно алгоритму программирования
Программирование новых брелоков в
память системы
Согласно алгоритму программирования
Активирована процедура изменения
секретного кода
Согласно алгоритму изменения секретного кода
•
•
•
•
•
Левый
светодиод
Кнопка
*
Правый
светодиод
Кнопка #
