Stihl MS 462 20 Rollomatic ES Light [20/52] Натяжение пильной цепи
![Stihl MS 462 20 Rollomatic ES Light [20/52] Натяжение пильной цепи](/views2/2010957/page20/bg14.png)
0458-786-1821-A
18
pyccкий
6 Сбор мотопилы
► Поворачивать натяжной винт (3) по часовой стрелке,
пока пильная цепь не будет прилегать к
направляющей шине. При этом ведущие звенья
пильной цепи ввести в паз направляющей шины.
Направляющая шина (6) и пильная цепь прилегают к
мотопиле.
► Поставить крышку звездочки (2) на корпус мотопилы
так, чтобы крышка не выступала за его края.
► Навернуть и затянуть гайки (1).
6.1.2 Демонтаж направляющей шины и пильной цепи
► Заглушить двигатель и задействовать тормоз цепи.
► Поворачивать гайки против часовой стрелки до
освобождения крышки звездочки.
► Снять крышку звездочки.
► Повернуть натяжной винт до упора против часовой
стрелки.
Пильная цепь ослаблена.
► Снять направляющую шину и пильную цепь.

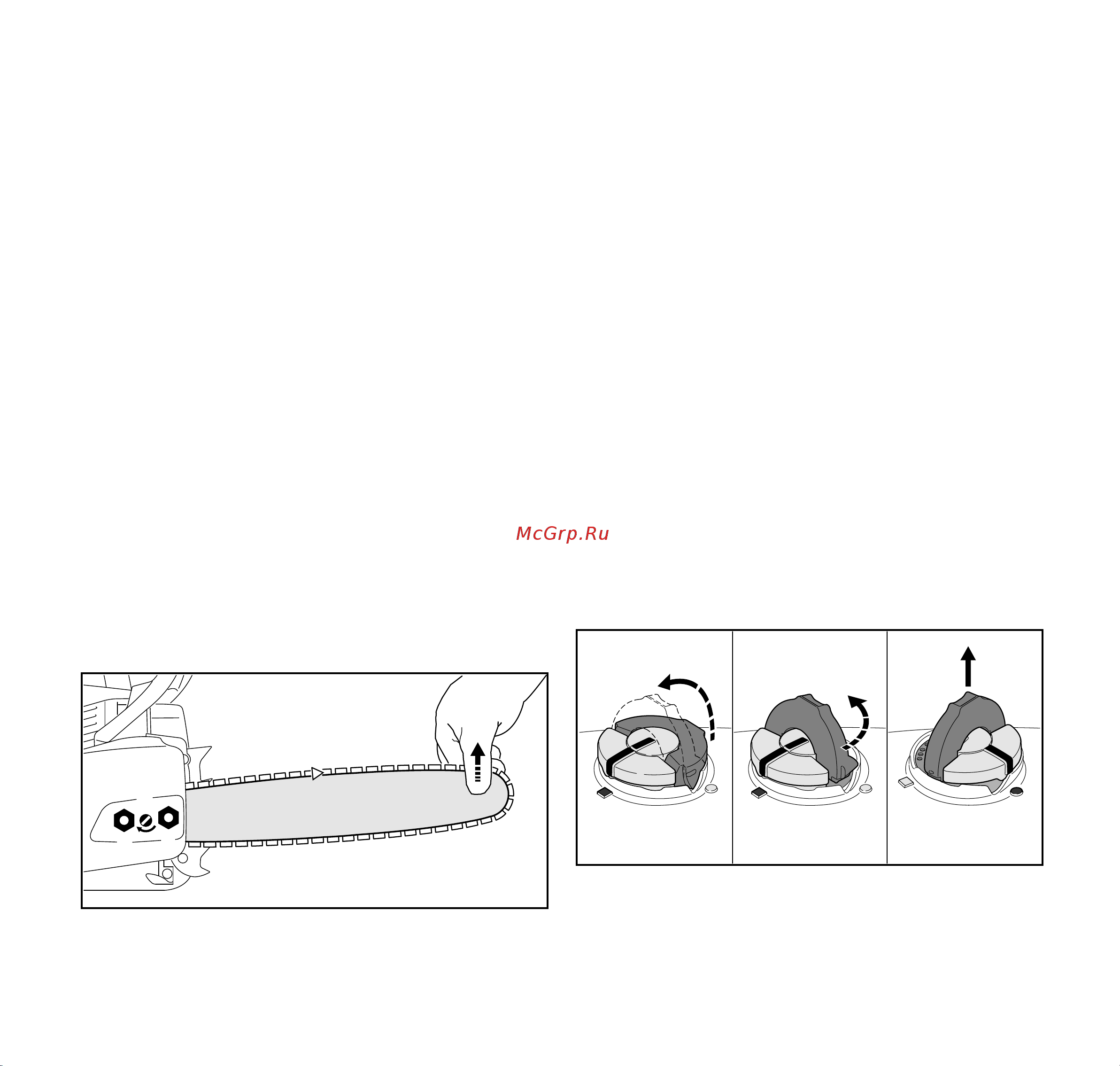

6.2 Натяжение пильной цепи
При работе пильная цепь может удлиняться или
укорачиваться. Натяжение пильной цепи меняется. При
работе необходимо регулярно проверять натяжение
пильной цепи и подтягивать ее.
► Заглушить двигатель и задействовать тормоз цепи.
► Ослабить гайки (1).
► Отпустить тормоз цепи.
► Приподнять направляющую шину за вершину и
поворачивать натяжной винт (2) по часовой стрелке,
пока не будут выполнены следующие условия:
– Пильная цепь прилегает к нижней стороне
направляющей шины.
– Пильную цепь можно протянуть над направляющей
шиной двумя пальцами и с небольшим усилием.
► Если пильную цепь невозможно протянуть над
направляющей шиной вручную: натяжной винт (2)
поворачивать против часовой стрелки, пока пильную
цепь можно будет протянуть над направляющей
шиной двумя пальцами и с небольшим усилием.
► Приподнять направляющую шину за вершину и
затянуть гайки (1).
6.3 Заправка адгезионным маслом для пильных
цепей
Адгезионное масло используется для смазки и
охлаждения вращающейся пильной цепи.
► Заглушить двигатель и задействовать тормоз цепи.
► Положить мотопилу на ровную поверхность крышкой
масляного бачка вверх.
► Начисто протереть влажной тряпкой поверхность
бачка вокруг крышки.
► Откинуть ограничитель крышки масляного бачка.
► Повернуть крышку масляного бачка до упора против
часовой стрелки.
► Снять крышку масляного бачка.
2
1
1
0000-GXX-2929-A0
0000-GXX-2930-A0
