Koshin KTH50X [7/13] 26 27 1 18 3 23 9

Наименование Кол-во Наименование Кол-во

1 Корпус насоса 1 15 Сетчатый фильтр 1

2 Крышка насоса 1 16 Шильдик 1

3 Улитка 1 17 Уплотнительное кольцо 1

4 Рабочее колесо 1 18 Уплотнительное кольцо 1

5 Всасывающий патрубок 1 19 Болт 4

6 Обратный клапан 1 20 Болт 3

7 Напорный патрубок 1 21 Болт 4

8 Прокладка 1 22 Болт 4

9 Рама 1 23 Гайка 4

10 Гроверная шайба 3 24 Гроверная шайба 4

11 Пробка с прокладкой 1 25 Хомут 3

12 Двигатель 1 26 Пробка с шайбой 1

13 Сальник 1 27 Болт 4

14 Накидной патрубокпереходник 2

В верхней части корпуса через прокладку 8 крепится патрубок 7 для подсоедине-

ния напорного рукава. Патрубок имеет заливную горловину для заполнения насоса

перед началом работы водой с пластмассовой пробкой и уплотнением 11.

2) Рабочее колесокрыльчатка 4 насоса закреплено резьбой с валом двигателя

через гроверную шайбу 10. Герметичность обеспечивается силиконовым уплотне-

нием 13. Для формирования потока внутри корпуса в специальных пазах установле-

на улитка 3 с уплотнением 18.

5.2. Принцип работы мотопомпы заключается в центробежном эффекте отбра-

сывания имеющейся в корпусе воды рабочим колесом 4 внутри корпуса насоса и

формировании потока улиткой 3 в направлении патрубка 7. При этом ближе к оси

вращения возникает разряжение, позволяющее открыть клапан 6 и всасывать воду

через патрубок 5. Всасывание начинается спустя некоторое время после пуска дви-

гателя, в зависимости от высоты всасывания.

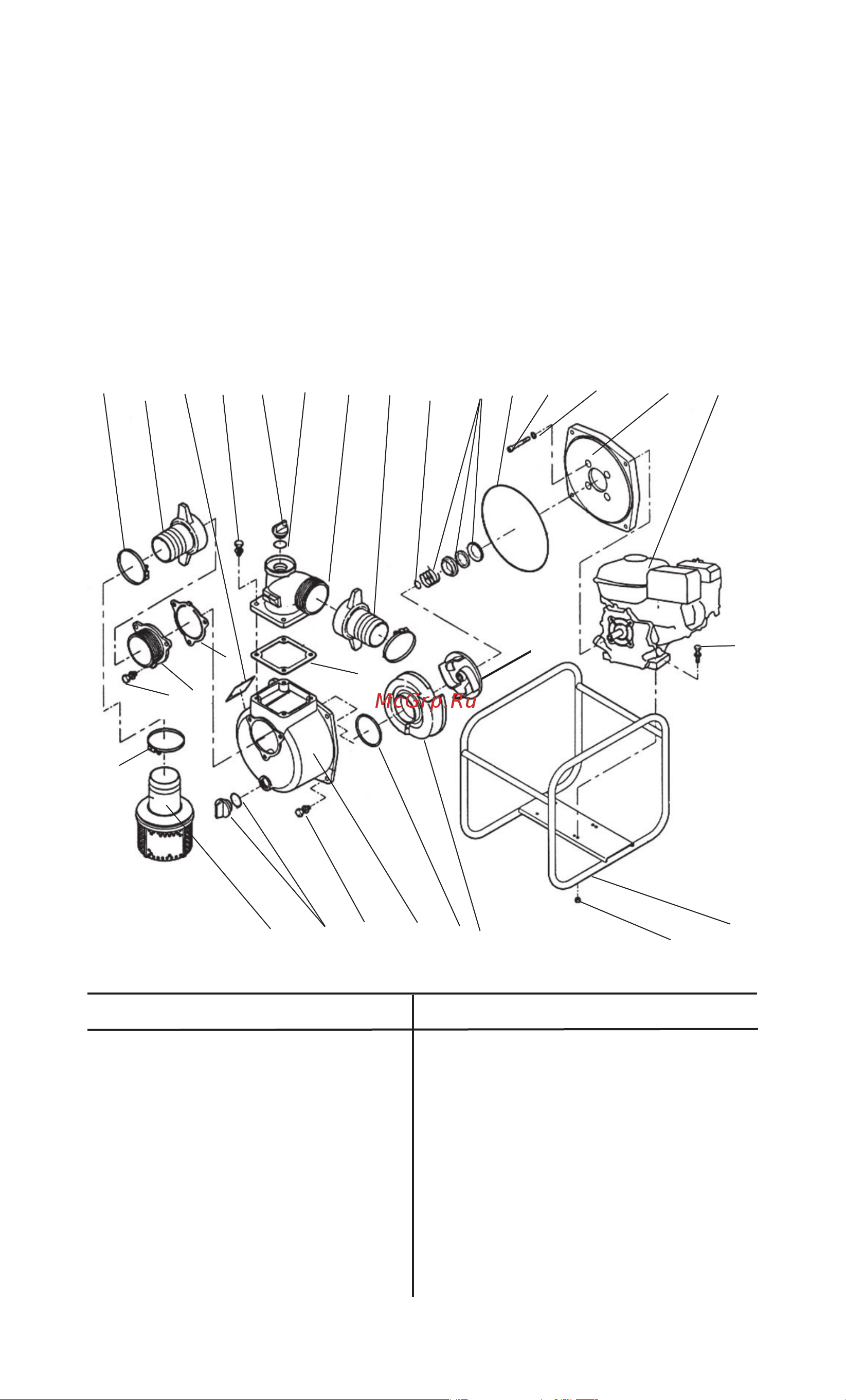

рис.4

таблица 3
