82
6

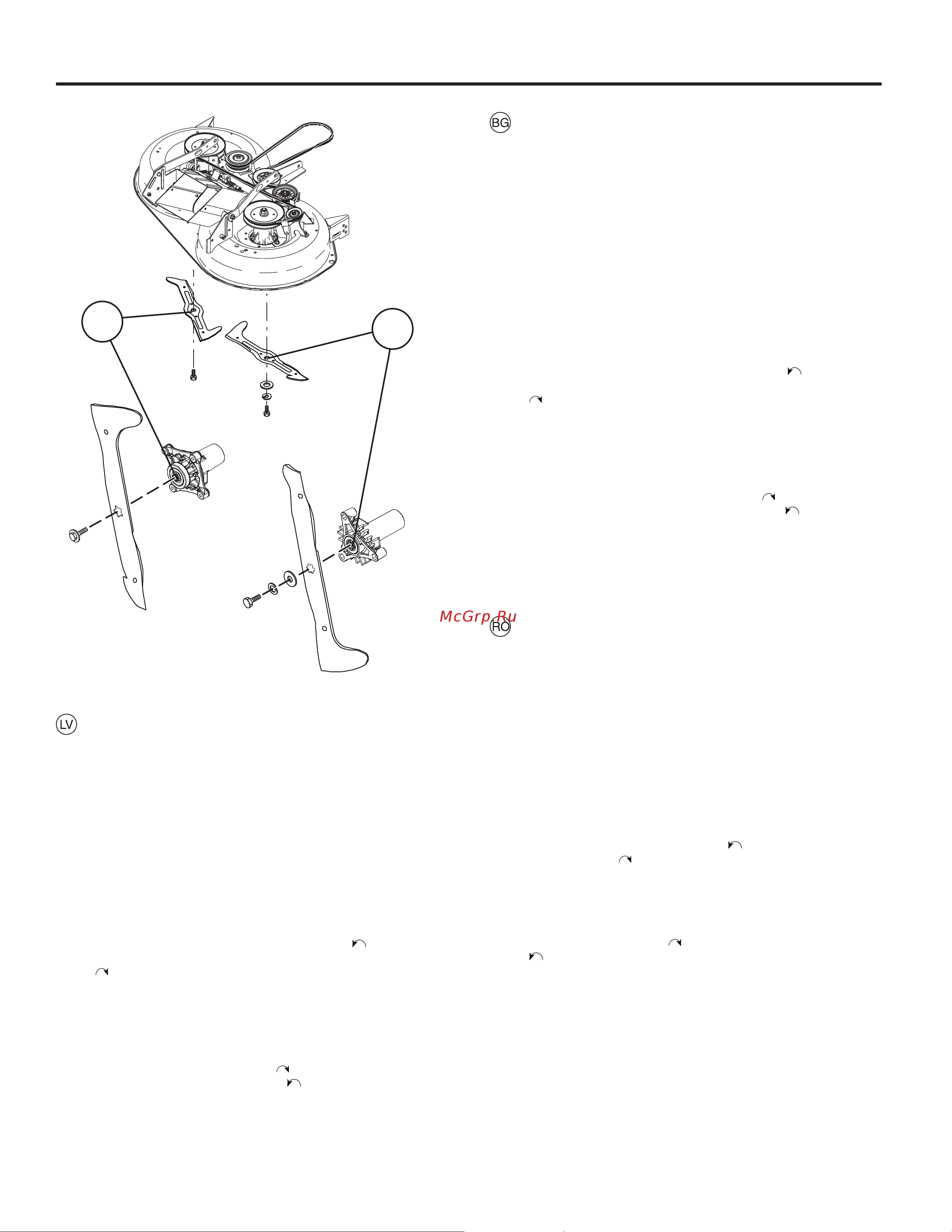

Asmens noņemšana
• Paceliet pļāvēju augstākajā pozīcijā, lai varētu piekļūt
asmeņiem.
• Izskrūvējiet asmens skrūvi, ar kuru asmens ir piestiprināts.
• Piemontējiet jaunu asmeni vai uzasināto asmeni, vēršot
virzošo malu pret pamatni, kā parādīts attēlā.
SVARĪGI! Lai nodrošinātu pareizu montāžu, asmens centrālajai
atverei ir jābūt pretī zvaigznītei uz lāgošanas pretņa korpusa.
SVARĪGI! Speciālā asmens skrūve ir 8. pakāpes karstumā
rūdīta skrūve.
1. Pieczvaigžņu profi la asmens
Šā asmens centrā ir piecu (5) zvaigž
ņu profi ls. Skrūvei,
ar ko tiek piestiprināts šis asmens, ir parasta labās puses
vītne, un tā tiek palaista vaļīgāk, griežot ( ) pretēji pulk-
steņrādītāja kustības virzienam, bet pievilkta — griežot
( ) pulksteņrādītāja kustības virzienā.
• Ieskrūvējiet atpakaļ asmens skrūvi un cieši pievelciet
(62–75 Nm).
2. Pieczvaigžņu profi la asmens
Šā asmens centrā ir piecu (5) zvaigžņu profi ls. Skrūvei, ar
ko tiek piestiprināts šis asmens, ir kreisās puses vītne, un
tā tiek palaista vaļīgāk, griežot (
) pulksteņrādītāja kustības
virzienā, bet pievilkta — griežot ( ) pretēji pulksteņrādītāja
kustības virzienam.
• Piemontējiet atpakaļ sešstūrgalvas skrūvi, atsperpaplāk-
sni un plakano paplāksni, precīzi ievērojot attēlā parādīto
secību.
• Cieši pievelciet skrūvi (62–75 Nm).
Смяна На Ножодържачите:
• Вдигнете устройството за косене в най-горна позиция,
за да си осигурите достъп до ножодържачите.
• Развийте осигурителния винт, който фиксира ножа.
• Монтирайте новия, респективно заточения ножодържач,
при което задния (помощен) режещ ръб трябва да сочи
нагоре към платформата както е показано.
ВАЖНО: За да се осигури правилен монтаж центриращия
отвор на ножодържача трябва да съвпада със захващането
за ножовете.
ВАЖНО: Специалният осигурителен винт е 8. клас
термично обработен.
1. Нож със звезда с 5 лъча
Центърът на този нож е с форма на звезда с пет (5) лъча.
Болтът, с който е закрепен този нож, е с нормална дясна
резба и се разхлабва при
завъртане на ( ) обратно на
часовниковата стрелка, а се затяга при завъртане на
( ) по посока на часовниковата стрелка.
• Сглобете отново болта на ножа и го затегнете здраво
(62-75 Nm.).
2. Нож със звезда с 5 лъча
Центърът на този нож е с форма на звезда с пет (5)
лъча. Болтът, с който е закрепен този нож, е с лява резба
и се разхлабва при завъртане на (
) часовниковата
стрелка, а се затяга при завъртане на ( ) обратно на
часовниковата стрелка.
• Сглобете отново шестостенния болт, осигурителната
шайба и плоската шайба в точния ред, както е
показано.
• Затегнете здраво болта (62-75 Nm.).
Demontarea Lamei:
• Ridicaţi cositoarea cât mai sus pentru a avea acces la
lame.
• Desfaceţi şurubul care fi xează lama.
• Montaţi lama nouă sau cea ascuţită cu muchia tăietoare
către platformă, precum se arată în fi gură.
IMPORTANT: Pentru a asigura o montare corespunzătoare
orifi ciul din centrul lamei trebuie să se alinieze la punctul de
fi xare în formă de stea afl at pe ansamblul mandrinei.
IMPORTANT: Şurubul special al lamei este tratat termic.
1. Lamă în stea cu 5 colţuri
Centrul acestei lame este în formă de stea cu cinci (5) colţuri.
şurubul de fi xare al acestei lame are fi let normal pe partea
dreaptă, care se desface rotind (
) în sens antiorar şi se
strânge rotind ( ) în sens orar.
• Montaţi la loc şurubul lamei şi strângeţi bine (62-75 Nm.).
2. Lamă în stea cu 5 colţuri
Centrul acestei lame este în formă de stea cu cinci (5) colţuri.
şurbul de fi xare al acestei lame are fi let pe partea stângă,
care se desface rotind (
) în sens orar şi se strânge rotind
( ) în sens antiorar.
• Asamblaţi la loc şurubul hexagonal şaiba de blocare şi
şaiba plată, urmând cu stricteţe ordinea indicată.
• Strângeţi bine şurbul (62-75 Nm).
1
2
