Обзор изделия
18
6
17
7
28
26
1
8
23
9
10
3
4
2
5
30
31
32
11
12
15
24
5
27
14
16
13
19
5
20
21
22
29
25
33
34

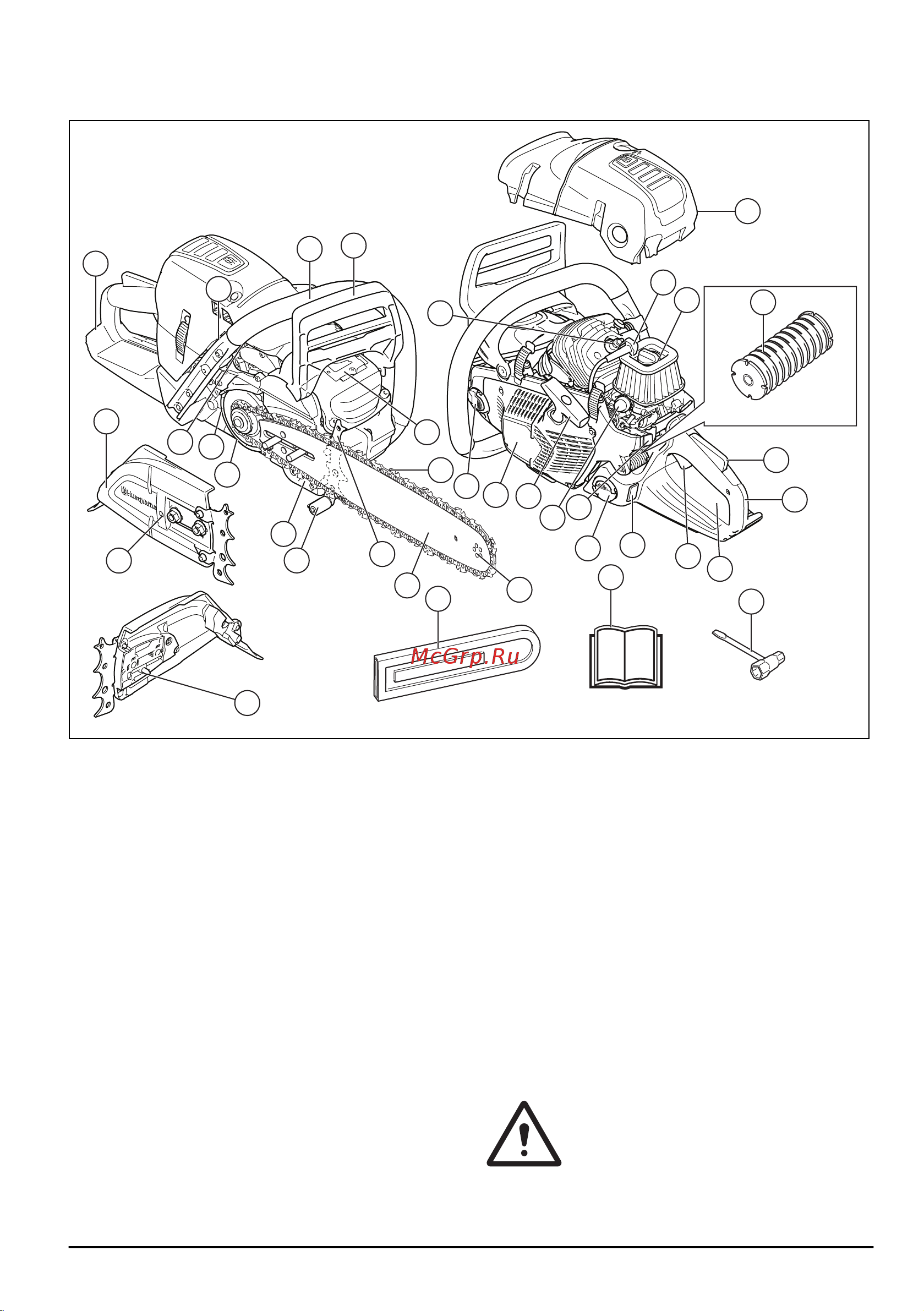

1. Крышка цилиндра
2. Свеча зажигания
3. Крышка свечи зажигания
4. Воздушный фильтр
5. Система гашения вибраций, 3 блока
6. Стопор рычага дросселя
7. Задняя рукоятка
8. Информационная наклейка
9. Рычаг дросселя
10. Переключатель запуска/остановки
11. Окно уровня топлива
12. Топливный бак
13. Груша нагнетателя
14. Ручка шнура стартера
15. Кожух стартера
16. Бак масла для смазки цепи
17. Глушитель
18. Тормоз цепи и передний щиток для рук
19. Передняя рукоятка
20. Щиток для правой руки
21. Кожух сцепления
22. Винт механизма натяжения цепи
23. Регулировочный винт масляного насоса
24. Уловитель цепи
25. Зубчатый упор
26. Цепь пилы
27. Направляющая шина
28. Ведомая звездочка шины
29. Штифт натяжителя цепи
30. Транспортировочный щиток
31. Руководство по эксплуатации
32. Комбинированный ключ
33. Выключатель подогрева рукояток (572XPG)
34. Тормозная лента
Условные обозначения на
изделии
Соблюдайте осторожность и правила
эксплуатации изделия. Изделие может
стать причиной тяжелой травмы или
смерти оператора и окружающих.
140 - 003 - 3
