СБОРКА ИЗДЕЛИЯ

1. Извлеките изделие и все части из коробки.

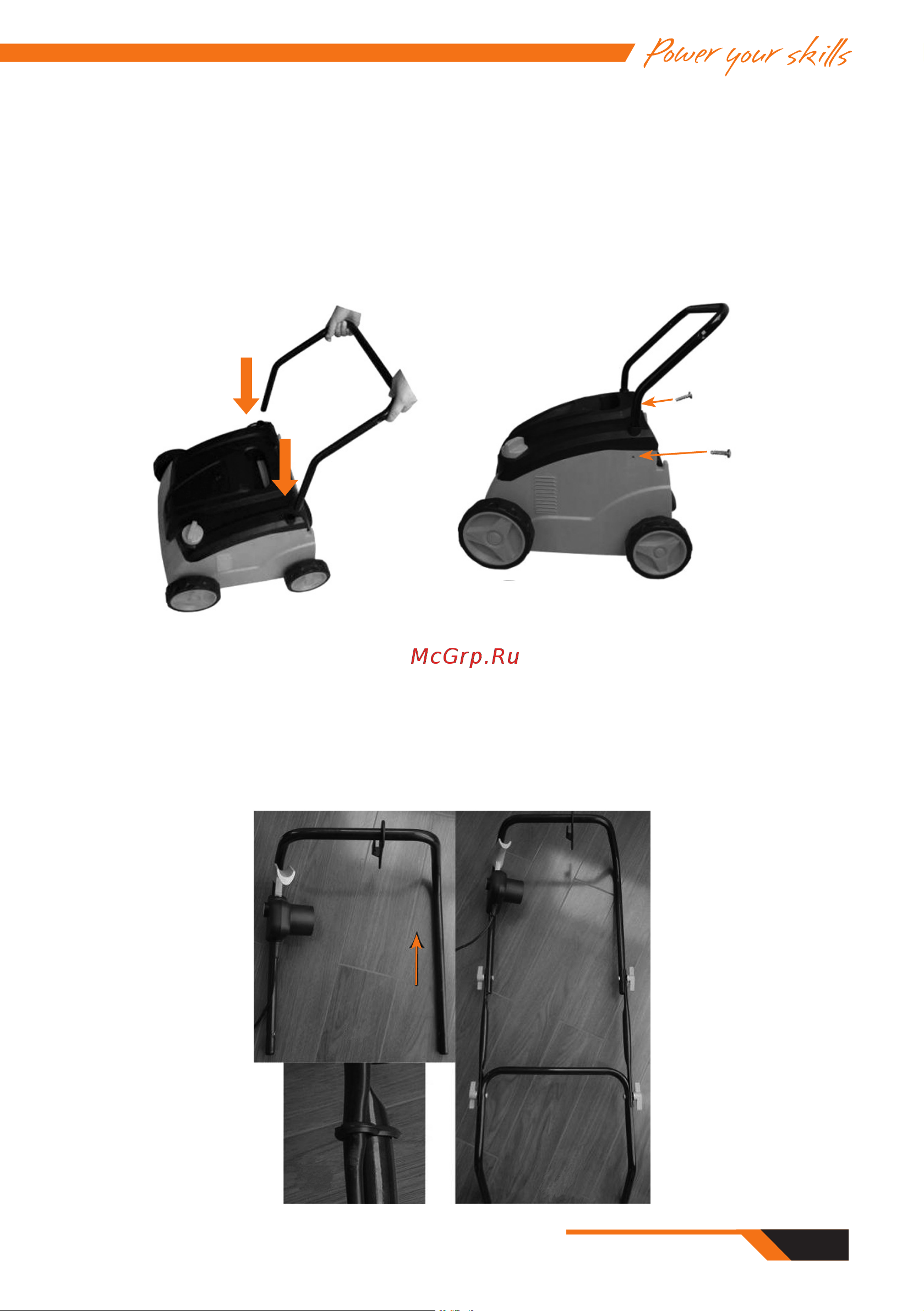

2. Установите нижнюю часть рукоятки (рис. 1):

• Вставьте обе стороны нижней части держателя в отверстия и убедитесь, что они пол-

ностью вставлены.

• Закрутите винты с обеих сторон.

Рис. 1

3. Соедините верхнюю, среднюю и нижнюю часть рукоятки, клипсу для крепления кабеля и

кабельный зажим.

• Вставьте зажим для кабеля в верхнюю часть рукоятки, рис. 2.1.

• Соедините среднюю часть рукоятки с верхней частью и совместите отверстия.

• Вставьте два крепежных винта в отверстия с ручками.

• Закрепите фиксирующие ручки. Затяните рукой, рис. 2.2.

• Повторите те же шаги, чтобы соединить среднюю и нижнюю часть рукоятки.

• После соединения всей рукоятки, прикрепите к ней клипсу крепления кабеля, рис. 2.3.
