Maxcut MC 20S [13/28] Описание сборки и работы
![Maxcut MC 20S [13/28] Описание сборки и работы](/views2/2011121/page13/bgd.png)
12
ОПИСАНИЕ СБОРКИ И РАБОТЫ
часов работы и через каждые 50 ча-
сов работы. Если мотопомпа работа-
ет в условиях повышенной концен-
трации пыли и грязи, то масло не-
обходимо менять чаще. Проводите
замену масла только при прогретом
двигателе.

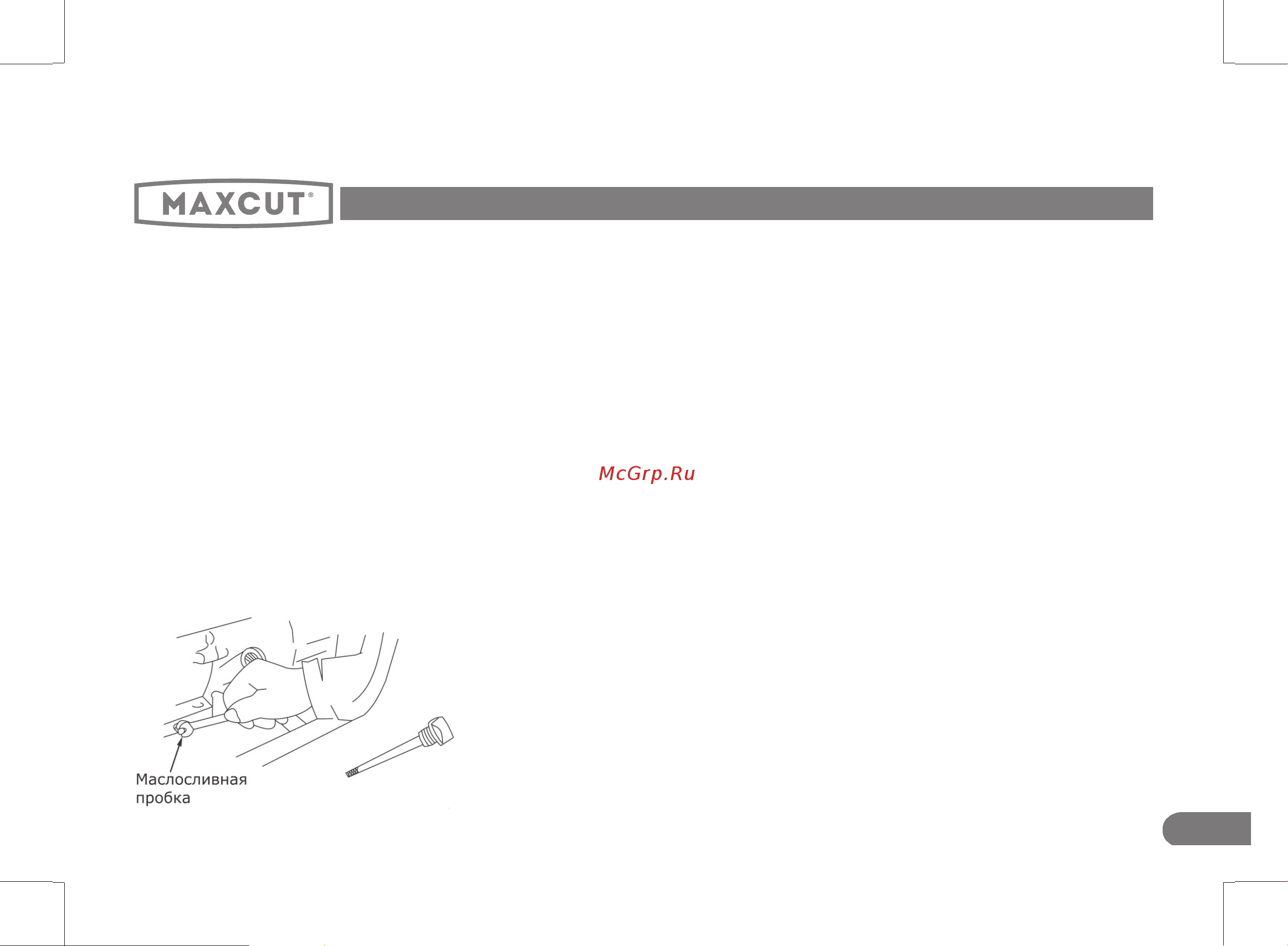

• Найдите месторасположение мас-
лосливной пробки.
• Проверьте наличие топливной
крышки и надежность ее установки.
• Очистите поверхность около слив-
ной пробки.
• Установите раму мотопомпы таким
образом, чтобы маслосливное от-
верстие располагалось как можно
ниже. Установите емкость для ути-
лизации отработанного масла под
сливной пробкой.
• Выверните пробку-щуп
• Отверните маслосливную пробку и
слейте масло.
• Установите маслосливную пробку
на место и надежно затяните.
• Чере
з маслоналивную горловину
залейте масло в картер двигателя.
• Заверните до конца пробку-щуп в
маслоналивную горловину.
• Выверните пробку-щуп из масло-
наливной горловины и проконтро-
лируйте уровень масла в картере.
Уровень масла должен находиться
между минимальной и максималь-
ной отметками на масляном щупе.
• Долейте при необходимости масло
в картер двигателя;
• Надежно заверните пробку-щуп в
маслоналивную горловину.
УДАЛЕНИЕ ГРЯЗИ С ДВИГАТЕЛЯ
Удаление грязи с двигателя позво-
лит обеспечить оптимальное охлаж-
дение двигателя и его работу на тре-
буемых оборотах, а также снижение
риска возникновения воспламенения.
Периодически необходимо уда-
лять сжатым воздухом грязь и масля-
нистые отложения со следующих ча-
стей двигателя:
• ребер воздушного ох
лаждения;
• рычагов и тяг системы регулирова-
ния оборотов.
ОБСЛУЖИВАНИЕ СВЕЧИ
ЗАЖИГАНИЯ
Каждые 100 часов работы двигате-
ля, но не реже одного раза в год, про-
водите проверку состояния свечи за-
жигания в следующем порядке:
• Очистите поверхность около свечи
зажигания.
• Отсоедините высоковольтный про-
вод.
• Выверните свечным шестигранным
ключом, входящим в комплект по-
