8
ОПИСАНИЕ СБОРКИ И РАБОТЫ
горизонтальной поверхности;
• выверните пробку-щуп из масло-
наливной горловины и протрите ее
чистой ветошью;
• через маслоналивную горловину за-
лейте масло в картер двигателя;
• заверните до конца пробку-щуп в
маслоналивную горловину;
• выверните пробку-щуп из масло-
наливной горловины и проконтро-
лируйте уровень масла в картере.
Уровень масла должен находиться
между минимальной и максималь-
ной отметками на масляном щупе;
• долейте при необходимости масло в
картер двигателя;
• надежно заверните пробку-щуп в
маслоналивную горловину;

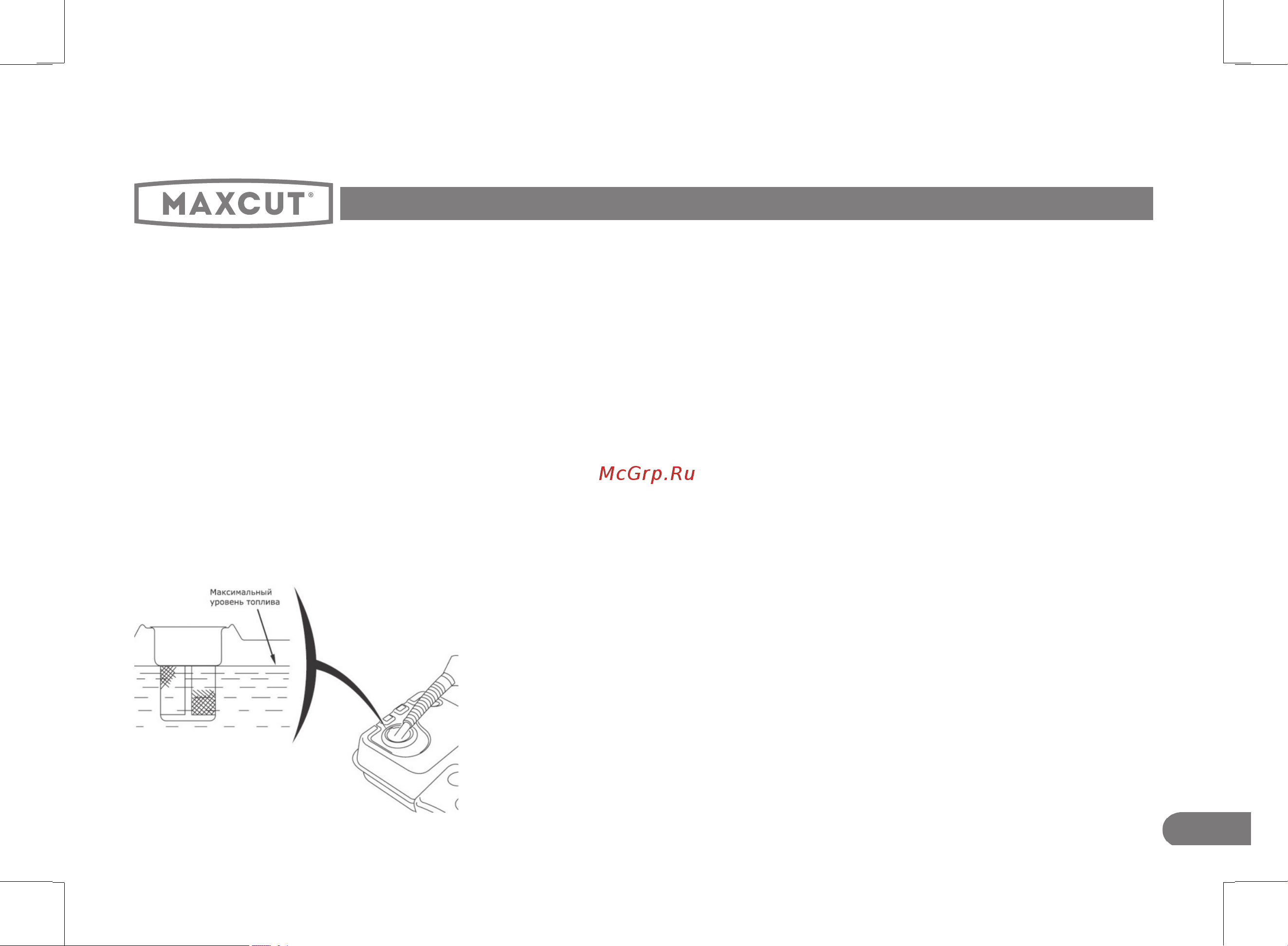

• убедитесь в наличии топлива в баке.
Если топлива мало – долейте;
• убедитесь в целостности сетчатого
фильтра горловины бака;
• рекомендованное
топливо: неэти-
лированный бензин АИ 92;
• откройте крышку горловины то-
пливного бака и долейте при необ-
ходимости топливо в бак. Случайно
пролитое топливо аккуратно собе-
рите чистой ветошью;
• закройте крышку горловины то-
пливного бака.
ВНИМАНИЕ!
Двигатель мотопомпы оснащен допол-
нительным выключателем пониженного
уровня масла, который подсоединен к по-
плавковому датчику, расположенному в
картере двигателя. При снижении уровня
масла в картере двигателя ниже допусти-
мого уровня поплавковый датчик размы-
кает цепь подачи тока на свечу зажигания,
и двигатель останавливается. До следу-
ющего запуска двигателя масло должно
быть добавлено в картер двигателя до нор-
мального уровня.
УСТАНОВКА ШЛАНГОВ
• убедитесь в отсутствии посторон-
них предметов во внутренних поло-
стях патрубков насоса;
• подсоедините к всасывающему
шлангу фильтр (обратный клапан);
ВНИМАНИЕ:
Работайте только с сетчатым фильтром,
чтобы избежать повреждения мотопомпы,
которые она может получить от примесей
песка или грязи в воде.
• подсоедините всасывающий и на-
порный шланги к патрубкам мото-
помпы. Всасывающий шланг должен
быть несжимаемым (гофрирован-
ным), поскольку работает на сжатие.
ПРИМЕЧАНИЕ:
Если есть утечка воздуха, вода не смо-
жет подняться.
