Для нормальной работы привода вращения
щетки и механизма переключения передач
необходима правильная регулировка тросов
привода хода и привода вращения.
1. Ослабьте верхнюю гайку накидным га-
ечным ключом на 10 мм, (А) Рис.10.
2. Нажмите на рычаг для регулировки ско-
рости вращения щетки или хода маши-
ны. Свободный ход рычага должен быть
равен 1/3 от полного хода рычага.
3. Скручивая или закручивая соединитель-
ную муфту троса, установите требуе-
мую длину троса.
4. Затем затяните нижнюю гайку (В) Рис.10.
ОБСЛУЖИВАНИЕ

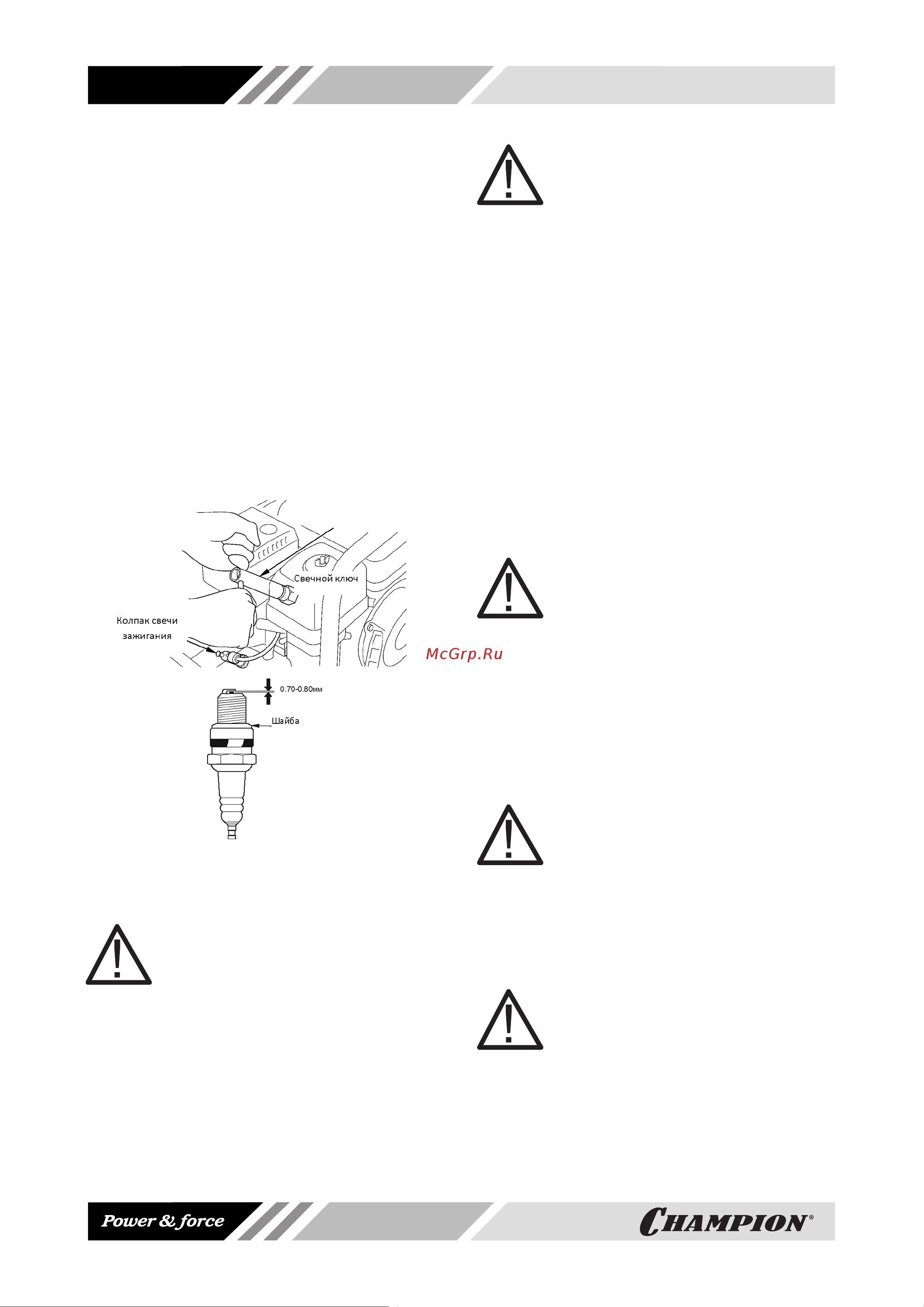

СВЕЧИ ЗАЖИГАНИЯ
Рис.11
Рекомендованная свеча зажигания F7RTC
или её эквиваленты (RN6YC, NGK- BPR7ES,
WR5DC).
ВНИМАНИЕ!
Используйте для работы двигате-
ля рекомендованные свечи зажига-
ния или их аналоги. Использование
любой другой свечи, отличной по
своим параметрам от рекомендо-
ванной, может привести к выходу
двигателя из строя. Двигатель не
подлежит ремонту по гарантии.
1. Отсоедините колпачок свечи зажигания
и удалите грязь вокруг свечи зажигания.
2. Открутите свечу зажигания свечным
ключом.
ВНИМАНИЕ!
Никогда не выкручивайте све-
чу, пока двигатель полностью не
остыл – опасность повреждения
резьбовой части головки цилин-
дра.
3. Проверьте свечу зажигания. Если элек-
троды изношены или повреждена изо-
ляция, замените её.
4. Измерьте зазор между электродами све-
чи зажигания специальным щупом. За-
зор должен быть 0,7-0,8 мм. При увели-
чении, или уменьшении требуемого за-
зора, рекомендуется заменить свечу, так
как регулировка зазора может привести к
изменению качества искрообразования.
5. Аккуратно закрутите свечу зажигания
руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свечным
ключом. Установите на свечу колпак.
ВНИМАНИЕ!
При установке новой свечи зажига-
ния для обеспечения требуемой за-
тяжки, заверните свечу ключом на
1/2оборота после посадки буртика
свечи на уплотнительную шайбу.
При установке бывшей в эксплу-
атации свечи зажигания, для обе-
спечения требуемой затяжки за-
верните свечу ключом на 1/4- 1/8
часть оборота после посадки бур-
тика свечи на уплотнительную
шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть на-
дежно затянута. Не завернутая
должным образом или чрезмерно
затянутая свеча зажигания мо-
жет привести к повреждению дви-
гателя
ЗАЗОР В КЛАПАНАХ ДВИГАТЕЛЯ
ВНИМАНИЕ!
Зазор в клапанах необходимо про-
верять через каждые 100 часов ра-
боты.
Зазор в клапанах:
Впускной клапан 0,1± 0,02 мм
(холодный двигатель).
Выпускной клапан 0,15 ± 0,02 мм
(холодный двигатель).
