ZASADY OBSŁUGI
UWAGA - Maszyna moze byc dostarczona z niektórymi
czesciami juz zamontowanymi.

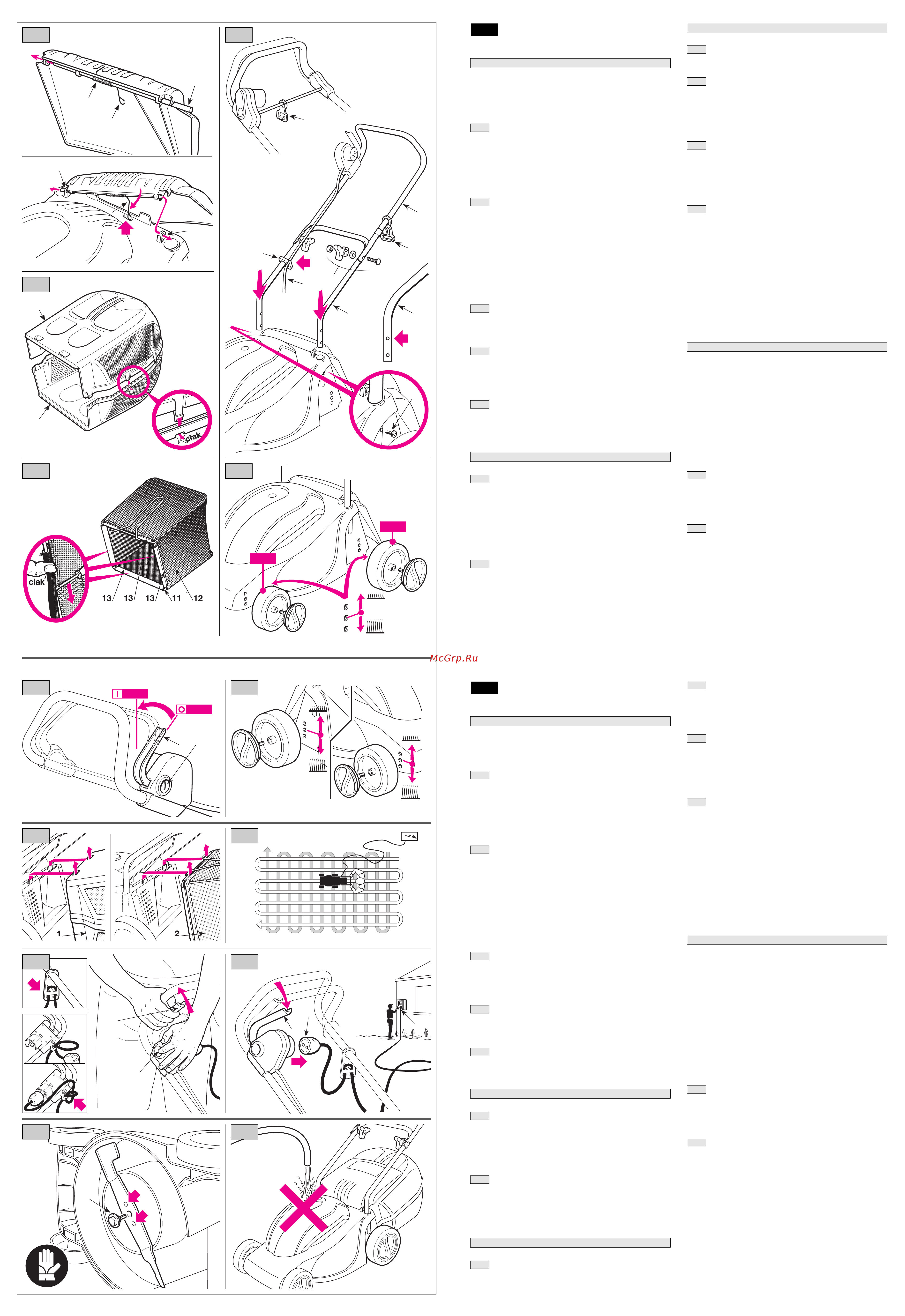

Zamontować osłonę wprowadzając oś (1) oraz
sprężynę (2) wg podanych instrukcji.
Najpierw wsunąć oś do prawego uchwytu (4), wprowadzić
końcówkę sprężyny w kształcie oczka (3) do szczeliny
głównej korpusu kosiarki, a następnie wsunąć drugi koniec
osi w uchwyt (5).
Wsunąć do oporu, w otwory korpusu, dolną część
uchwytu (1) i przykręcić ją śrubami (2) dostarczonymi w
zestawie, uważając, aby przykręcić je prawidłowo w
górnym otworze. Przymocować górną część uchwytu (3)
do dolnej części (1) przy pomocy pokręteł (4) i śrub
dostarczonych w zestawie, jak pokazano. Używać zaczepu
do przewodu (5) we wskazanej pozycji, aby zamocować
przewód (6). Prawidłowa pozycja zaczepu przewodu (7-
jeżeli przewidziany) jest ta wskazana.
W przypadku pojemnika twardego zamontować
obie strony (1) i (2), dbając o dokładne zabezpieczenie
haków na uchwytach, aż do zwolnienia
W przypadku pojemnika wykonanego z tkaniny,
naciągnąć worek (12) na metalową ramę (11) i zaczepić
wszystkie kształtki z tworzywa (13) przy pomocy
śrubokręta, postępując zgodnie z rysunkiem.
Zamontować koła kosiarki w odpowiednich otwora-
ch, zgodnie z żądaną wysokością cięcia.
Silnik jest uruchamiany za pomocą specjalnego
wyłącznika dwuruchowego, zabezpieczającego przed
przypadkowym uruchomieniem.
W celu uruchomienia kosiarki należy najpierw nacisnąć
przycisk (2), a następnie przyciągnąć dźwignię wyłącznika
(1).
Silnik wyłącza się automatycznie po zwolnieniu dźwigni (1).
Wysokość koszenia trawy jest regulowana poprzez
umieszczenie kół jezdnych kosiarki w odpowiednich otwo-
rach.
Wszystkie koła muszą być zamontowane na tej samej
wysokości.
CZYNNOŚĆ TE˛ NALEŻY WYKONAĆ PO ZATRZYMANIU
NOŻA.
2.2
2.1
2. ELEMENTY STEROWANIA
1.4
1.3b
1.3a
1.2
1.1
1. MONTAŻ KOSIARKI
PL
Podnieść osłonę i umocować prawidłowo pojemnik
twardy (1) lub miękki (2) jak wskazuje rysunek.
Zaczepić prawidłowo przewód przedłużacza, jak
pokazano dla różnych typów zaczepu.
W celu uruchomienia kosiarki należy najpierw nacisnąć
przycisk (2), a następnie przyciągnąć dźwignię wyłącznika
(1).
Podczas koszenia należy dbać o to, aby przewód
połączeniowy znajdował się za kosiarką oraz po skoszonej
stronie trawnika.
Najlepsze rezultaty uzyskujemy kosząc trawnik na jed-
nakowej wysokości oraz na przemian w obu kierunkach.
Po zakończonej pracy zwolnić dźwignię (1).
NAJPIERW odłączyć przewód połączeniowy od
wyłącznika głównego (2), a NASTE˛PNIE od gniazdka
wyłącznika kosiarki (3).
Przed jakimkolwiek użyciem kosiarki ODCZEKAĆ AŻ DO
CAŁKOWITEGO ZATRZYMANIA SIE˛ NOŻA.
UWAGA!
W przypadku wyłączenia się silnika z powodu przegrzania
należy odczekać 5 minut przed ponownym uruchomieniem
kosiarki.
WAZNE – Regularny i dokladny przeglad jest niezbedny
do utrzymania w czasie poziomu bezpieczenstwa i
pierwotnej wydajnosci maszyny.
1) Ubrac grube robocze rekawice przed kazda czynnoscia
czyszczenia , przegladu lub regulacji maszyny.
2) Po każdym ścinaniu, usunąć resztki trawy i ziemi, które
zebraly sie wewnatrz podwozia, aby uniknac, ze po
zeschnieciu sie utrudnia one ponowny rozruch.
W przypadku jakichkolwiek interwencji na nożach
zamontować je wg kolejności wskazanej na rysunku,
dbając o prawidłowe dokręcenie śruby głównej (1) do
wartości 16-20 Nm (1,6-2,0 kgm).
Nie myć kosiarki pod bieżącą wodą i unikać zmo-
czenia silnika i części elektrycznych.
Nie stosować silnych środków do czyszczenia korpusu.
Przechowywać kosiarkę w suchym miejscu.
W przypadku jakichkolwiek wątpliwości lub jakiegokolwiek
problemu należy zwrócić się do najbliższego Biura Obsługi
lub Punktu Sprzedaży.
4.2
4.1
4. OBSŁUGA CODZIENNA KOSIARKI
3.4
3.3
3.2
3.1
3. KOSZENIE TRAWNIKA
UPUTE ZA UPORABU
NAPOMJENA: Stroj može biti isporučen sa nekim već
montiranim djelovima/komponentama.
Štitnik za kamenje se pričvršćuje tako da se namje-
sti klin (1) i opruga (2) kako to prikazuje crtež.
Najprije treba klin uvući u desno sjedište (4), nakon toga
treba kukasti produžetak (3) opruge namjestiti u središnji
okov i na kraju uvući drugi završetak klina u njegovo
sjedište (5).
U odgovarajući otvor na šasiji uvući do kraja, donji
dio držala (1) i učvrstiti pomoću vijaka (2), koji su dio opre-
me stroja. Obratiti pažnju da izabrani otvor bude gornji.
Učvrstiti gornji dio držala (3) za njegov donji dio (1) pomoću
ručica (4) i vijka koji su dio opreme stroja, na način kako to
prikazuje crtež.
Pričvrstiti držac voda (5) na označeno mesto a potom fiksi-
rati vod (6). Ispravan položaj kuke za vod (7 – ako postoji)
je onaj prikazan na crtežu.
U slučaju krutog koša: sastaviti njegova dva dijela
(1) i (2), posebno obraćajući pažnju da kopče budu
uvučene u svoja sjedišta do kraja, dok se na začuje zvuk
okidanja.
U slučaju platnenog koša: uvući okvir (11) u vreću
(12) i pričvrstiti plastične rubove (13) pomoću odvijača,
kako prikazuje crtež.
Kotači se pričvršćuju u jedan od otvora predviđenih
za različite visine košnje.
Upravljanje motorom se odvija putem sklopa sa
dvostrukim djelovanjem, sa ciljem spriječavanja slučajnog
uključivanja. Motor se uključuje pritiskom na sklopku (2) i
povlačenjem ručice (1). Motor se automatski zaustavlja
nakon otpuštanja ručice (1).
Podešavanje visine kosidbe se postiže
namještanjem kotača u željeni otvor. Visina treba biti jed-
naka za sve kotače. OVAJ POSTUPAK TREBA OBAVITI
KADA OŠTRICA MIRUJE.
Podignuti štitnik za kamenje i učvrstiti na ispravan
način kruti koš (1) ili platneni koš (2), kako to prikazuju pri-
padajući crteži.
3.1
3. REZANJE TRAVE
2.2
2.1
2. OPIS NAREDBI
1.4
1.3b
1.3a
1.2
1.1
1. DOVRŠITI SKLAPANJE
HR
Pričvrstiti produžni vod na način prikazan na crtežu
u zavisnosti od vrste kuke.
Motor se pokreće pritiskom na sigurnosnu sklopku (2) i
povlačenjem ručice (1) za paljenje.
Tijekom košnje, voditi računa o tome da električni
vod bude uvijek iza leđa i to na onoj strani travnjaka koja je
već pokošena.
Travnjak će ljepše izgledati ako se košnja obavlja uvijek na
istoj visini i naizmjenično u dva smjera.
Na kraju rada, otpustiti ručicu (1). NAJPRIJE
isključiti produžni vod na glavnoj utičnici (2), a POSLIJE
toga na utičnici same kosilice (3).
Prije bilo kojeg zahvata na kosilici, PRIČEKATI DA SE
OŠTRICA ZAUSTAVI.
VAŽNA NAPOMENA
U slučaju gašenja motora zbog pregrijavanja tijekom
košnje, potrebno je pričekati 5 minuta prije ponovnog
paljenja.
BITNO – Redovno i pozorno održavanje je neophodno
/bitno kako bi se tjekom vremena održali nivo sigurno-
sti i ispravno funkcioniranje stroja.
1) Navući/staviti debele rukavice za rad prije svake inter-
vencije čišćenja, ordžavanja ili podješavanja stroja.
2) Poslje svakog košenja, otkloniti ostatke trave i blata
akumulirane u unutrašnjosti kućišta, kako bi se izbjegla
mogućnost da, osušeni, otježaju paljenje stroja pri slje-
dećoj uporabi.
U slučaju zahvata na nožu, oštrica se nanovo
namješta slijedom koji je prikazan na crtežu. Treba voditi
računa o tome da središnji vijak (1) bude učvršćen na
vrijednosti od 16-20 Nm (1,6-2,0 kgm).
Ne koristiti vodeni mlaz i izbjegavati zalivanje moto-
ra i električnih dijelova.
Ne koristiti agresivne tekućine prilikom čišćenja kućišta.
Pohranite kosilicu na suho mjesto.
U slučaju bilo koje nedoumice ili poteškoće, možete se bez
dvoumljenja obratiti najbližoj Servisnoj službi ili vašem pre-
prodavaču.
4.2
4.1
4. REDOVNO ODRŽAVANJE
3.4
3.3
3.2
1
2
1
3
2
1 2
STOP
START
1
2.1
3.1
4.1 4.2
3.3
3.4
2.2
2
1
3.2
1
2
4
3
5
1
2
3
1.1
1.3a
1.3b
1
3
5
6
7
1
4
2
Ø 130
Ø 160
7
1.2
1.4
