MS 341, MS 361, MS 361 C
pyccкий
39

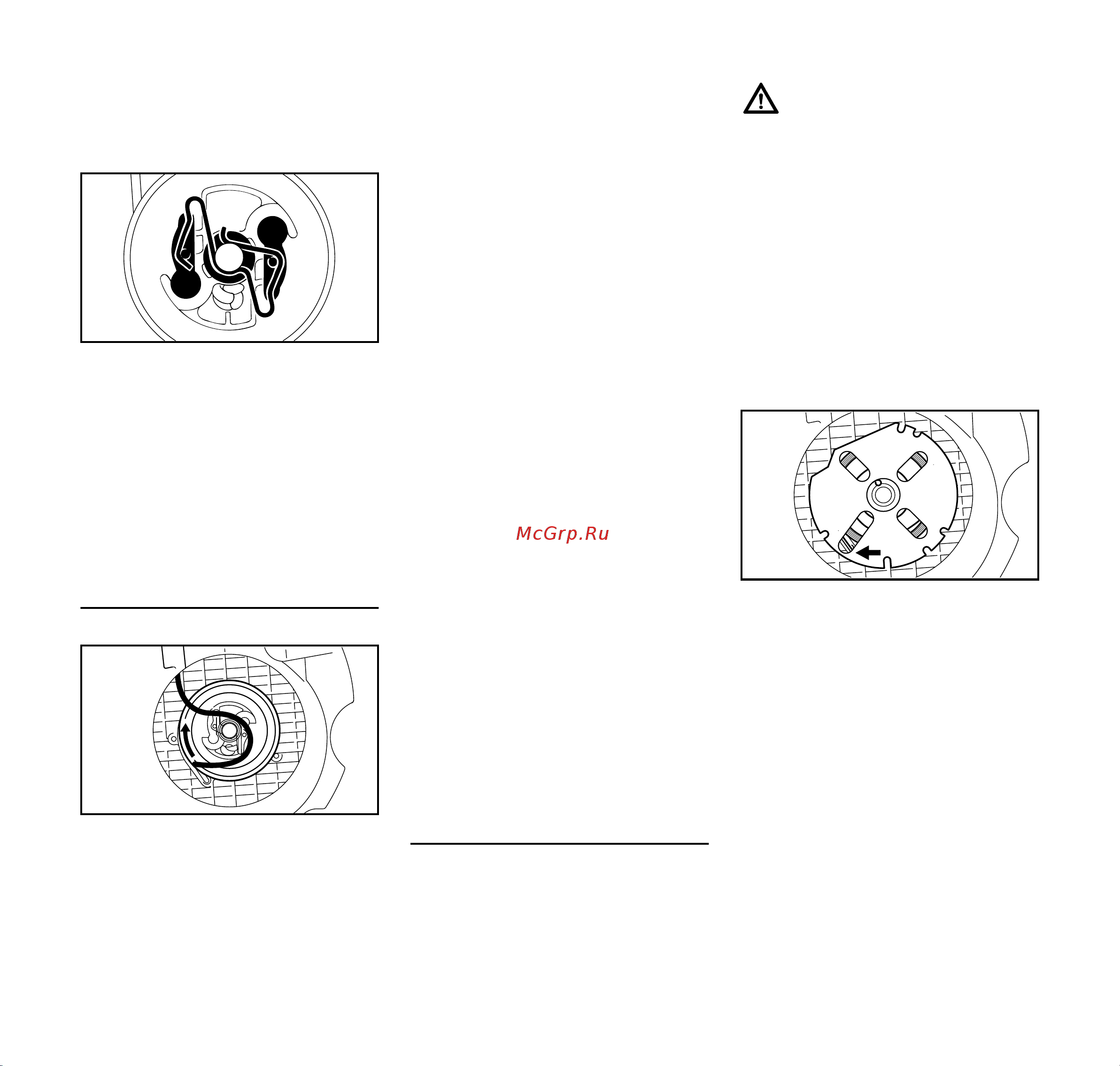

N Тросиковый шкив насадите на
ось (7), – поворачивайте туда-
сюда, пока ушко возвратной
пружины не зафиксируется
N Защелку (4) вставьте в
тросиковый шкив и шайбу (3)
насадите на ось.
N Пружинный зажим (2) с помощью
отвертки или подходящих щипцов
напрессуйте на ось и через цапфу
защелки. – Пружинный зажим
должен указывать в направлении
по часовой стрелке, – как
изображено на рисунке.
Натяжение возвратной пружины
N Из отмотанного пускового
тросика образуйте петлю и
поверните с помощью петли
тросиковый шкив шесть раз в
направлении стрелки.
N Удерживайте тросиковый шкив, –
скрутившийся тросик вытяните и
расправьте
N Отпустите катушку троса
N Пусковой тросик отпускайте
медленно, так чтобы он мог
намотаться на тросиковый шкив.
Пусковая рукоятка должна быть
прочно втянута в тросиковую втулку.
Если рукоятка отклоняется в сторону:
пружину натяните еше на один виток.
При полностью вытянутом пусковом
тросике тросиковый шкив должен
иметь возможность проворачиваться
еще на половину оборота. Если это
оказывается невозможным, то
пружина натянута слишком сильно. –
Опасность поломки!
N Снимите со шкива один виток
тросика
N Монтируйте на картере корпус
вентилятора
Пусковая рукоятка с ElastoStart
(наличие в зависимости от
оснащения)
N Комбинированный рычаг
установите в позицию останова 0
и оставшийся конец тросика
вдавите в рукоятку, – пока
ниппель не будет перекрываться
с рукояткой.
Замена сломанной возвратной
пружины
N Демонтируйте тросиковый шкив
Обломки пружины могут еще
находиться под остаточным
напряжением и поэтому при
вынимании могут неожиданно
выскочить из корпуса – опасность
травмы! Носите защитную маску и
защитные перчатки
N Обломки возвратной пружины
вытяните осторожно с помощью
отвертки.
N Запасную пружину смажьте
несколькими каплями масла, не
содержащим смолы
N Запасную пружину вместе с
монтажной рамой
позиционируйте в корпусе
вентилятора, – прицеп пружины
(стрелка) должен располагаться
над удерживающим носиком в
корпусе вентилятора
N Вставьте в выемки подходящий
инструмент (отвертка, пробойник
и т.п.) и сместите пружину в
захват в корпусе вентилятора, –
пружина выскальзывает из
монтажной рамы
N Монтируйте снова тросиковый
шкив, натяните возвратную
пружину, установите снова
корпус вентилятора и привинтите
4
4
3
2
001BA096 KN
213BA021 KN
213BA022 KN
