4

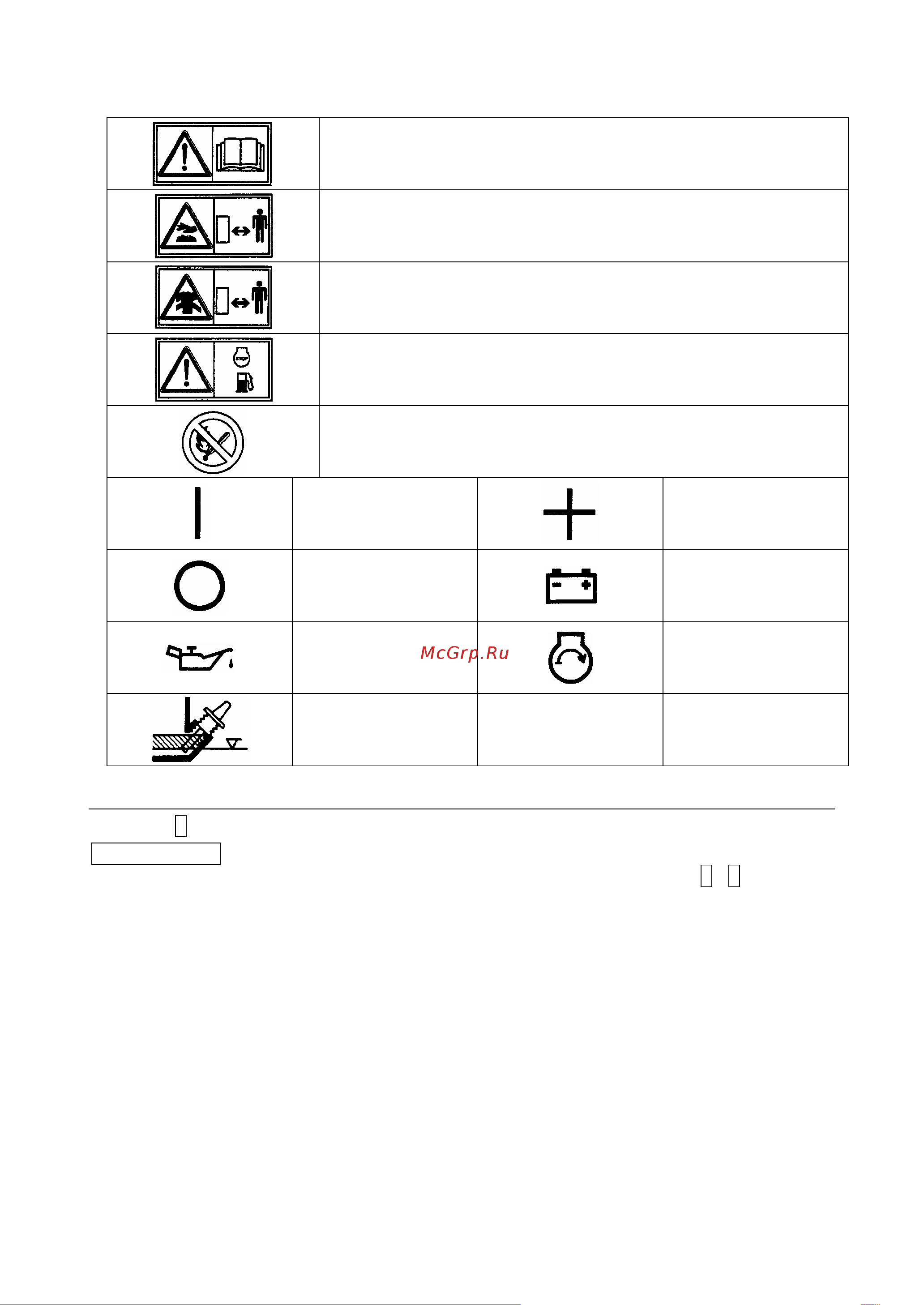

СИМВОЛЫ
Прочтите Руководство по эксплуатации
Не прикасайтесь к горячим поверхностям
Выхлопные газы являются ядовитыми. Не используйте двигатель в
местах, не оборудованных системой вентиляции
Выключайте двигатель перед заправкой его топливом
Курить, пользоваться открытым пламенем запрещается
ON
Включить (включено)
Клемма «плюс»
OFF
Выключить
(выключено)
Аккумуляторная
батарея
Моторное масло
Запуск двигателя
(Запуск стартером)
Долить масло до
уровня
2. КОМПОНЕНТЫ
(См. рис. 1)
ПРИМЕЧАНИЕ См. рисунки, представленные на обратной стороне передней
обложки или на задней обложке руководства (рис. 1 - 8), на
которые даются ссылки в тексте руководства.
1 СВЕЧА ЗАЖИГАНИЯ
2 ВЫХЛОПНОЕ ОТВЕРСТИЕ
3 КРЫШКА ГЛУШИТЕЛЯ
4 ВОЗДУШНЫЙ ФИЛЬТР
5 ТОПЛИВНЫЙ БАК
6 КРЫШКА ТОПЛИВНОГО БАКА (ТОПЛИВНЫЙ
СЕТЧАТЫЙ ФИЛЬТР)
7 РЫЧАГ РЕГУЛИРОВКИ СКОРОСТИ
8 ВОЗВРАТНЫЙ ПУСКОВОЙ МЕХАНИЗМ
9 РУЧКА ВОЗВРАТНОГО ПУСКОВОГО
МЕХАНИЗМА
10 РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ
11 ТОПЛИВНЫЙ КРАН
12 КОЛПАЧОК ТОПЛИВНОГО ОТСТОЙНИКА
13 КАРБЮРАТОР
14 ВАЛ МЕХАНИЗМА ОТБОРА МОЩНОСТИ
15 ИЗМЕРИТЕЛЬ УРОВНЯ МАСЛА (ОТВЕРСТИЕ
ДЛЯ ЗАЛИВКИ МАСЛА)
16 ПРОБКА ДЛЯ СЛИВА МАСЛА
17 СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ (ВЫБИТ НА
КОРПУСЕ ДВИГАТЕЛЯ)
18 ПАСПОРТНАЯ ТАБЛИЧКА ДВИГАТЕЛЯ
(ХАРАКТЕРИСТИКИ И НОМЕР ДВИГАТЕЛЯ)
19 ВЫКЛЮЧАТЕЛЬ ОСТАНОВКИ ДВИГАТЕЛЯ
20 БЛОК ДАТЧИКА УРОВНЯ МАСЛА
