ОАО КЗХ БИРЮСА БИРЮСА L102 [18/23] Механический замок

4. Произведите сборку защитного кожуха в обратном порядке.

3. Подключите кабель системы удаленного

мониторинга к клеммам как показано на рисунке. В

качестве соединительного кабеля рекомендуется

использовать экранированный кабель типа витая пара

сечением от 0,5 до 1,5 мм

. Общая длина линии не

должна превышать 1000 метров.

2. Для открытия крышки защитного кожуха вставьте

отвертку в центральное отверстие и нажмите, как

показано на рисунке.

1. Для подключения к системе удаленного мониторинга

необходимо снять защитный кожух 2, открутив винты

1, как показано на рисунке, и потянуть кожух на себя.

Витрины с системой удаленного мониторинга оснащены сетевым интерфейсом RS-485

для присоединения к сети управления и мониторинга по протоколу CAREL.

Перед подключением витрины к системе удаленного мониторинга отключите

витрину от сети электропитания!

Подключение

Система удаленного мониторинга

ВНИМАНИЕ!

Замок

В комплектацию витрин, оснащенных механическим замком, дополнительно входят:

• замок (установлен на витрине),

• ключи - 2 шт.

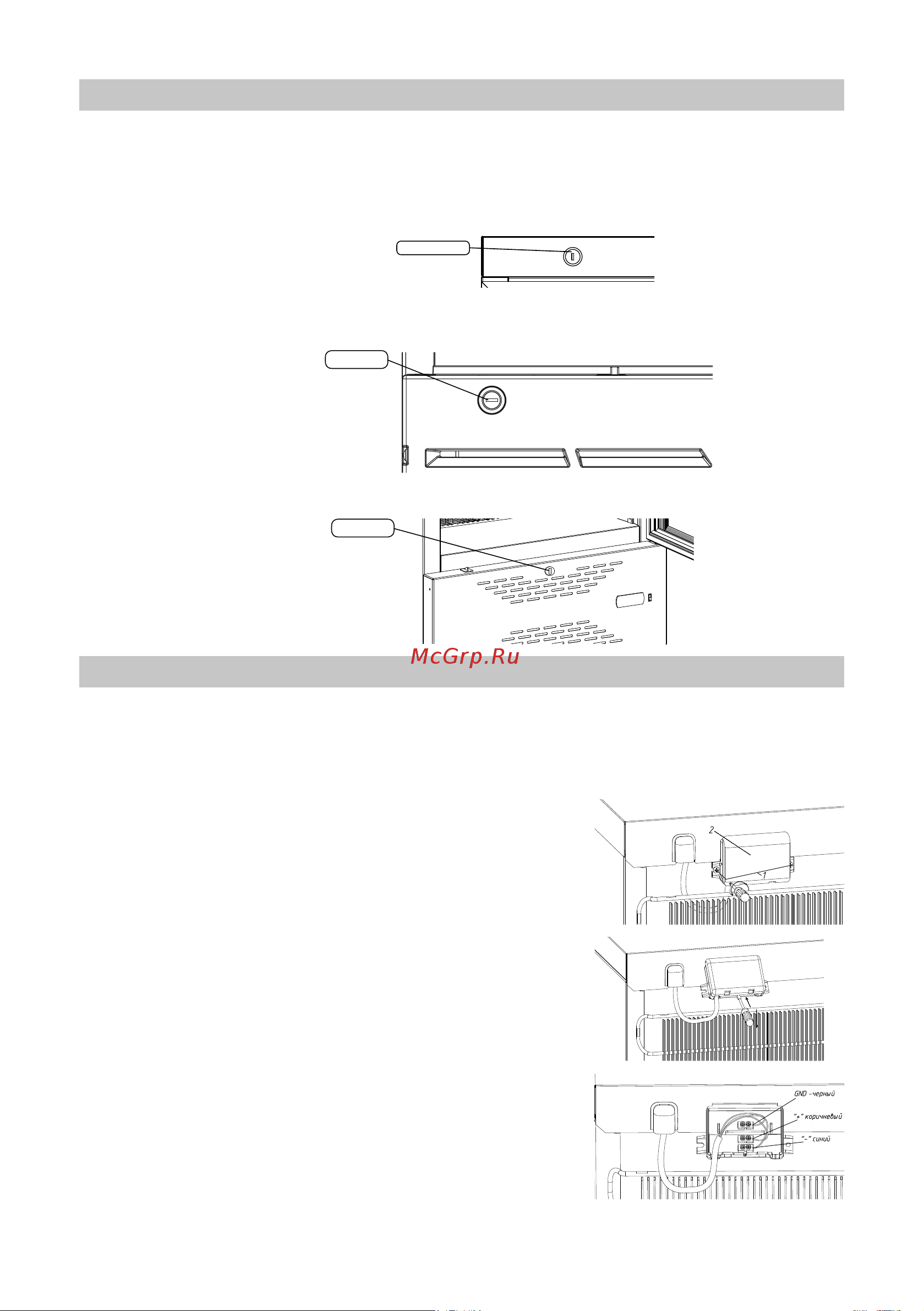

Механический замок расположен в соответствии с рисунками ниже:

Модели Бирюса 154DNZ, 235DNZ:

Модели Бирюса 461RNZ, 461KRNZ, 461RDNZ, 461KRDNZ, 461RDNQZ, 461KRDNQZ,

521RNZ, 521KRNZ, 521RDNZ, 521KRDNZ, 521RDNQZ, 521KRDNQZ:

Модели Бирюса 770RDNYZ, 770KRDNYZ, 770RDNQZ, 770KRDNQZ:

Механический замок

Замок
