Атлант М-7606-102 N Руководство по эксплуатации онлайн
1
1 ОПИСАНИЕ МОРОЗИЛЬНИКА
1.1 Морозильник в соответствии с рисунком 1 предназначен
для замораживания свежих продуктов, хранения замороженных
продуктов в корзинах, приготовления пищевого льда.
1.2 В морозильнике предусмотрена функция «Суперзамора-
живание» («super freeze») и звуковая сигнализация при открытой
длительное время двери.
1.3 Для освещения в морозильнике предусмотрен светильник
светодиодный в соответствии с рисунком 1.
форма для льдаупор задний

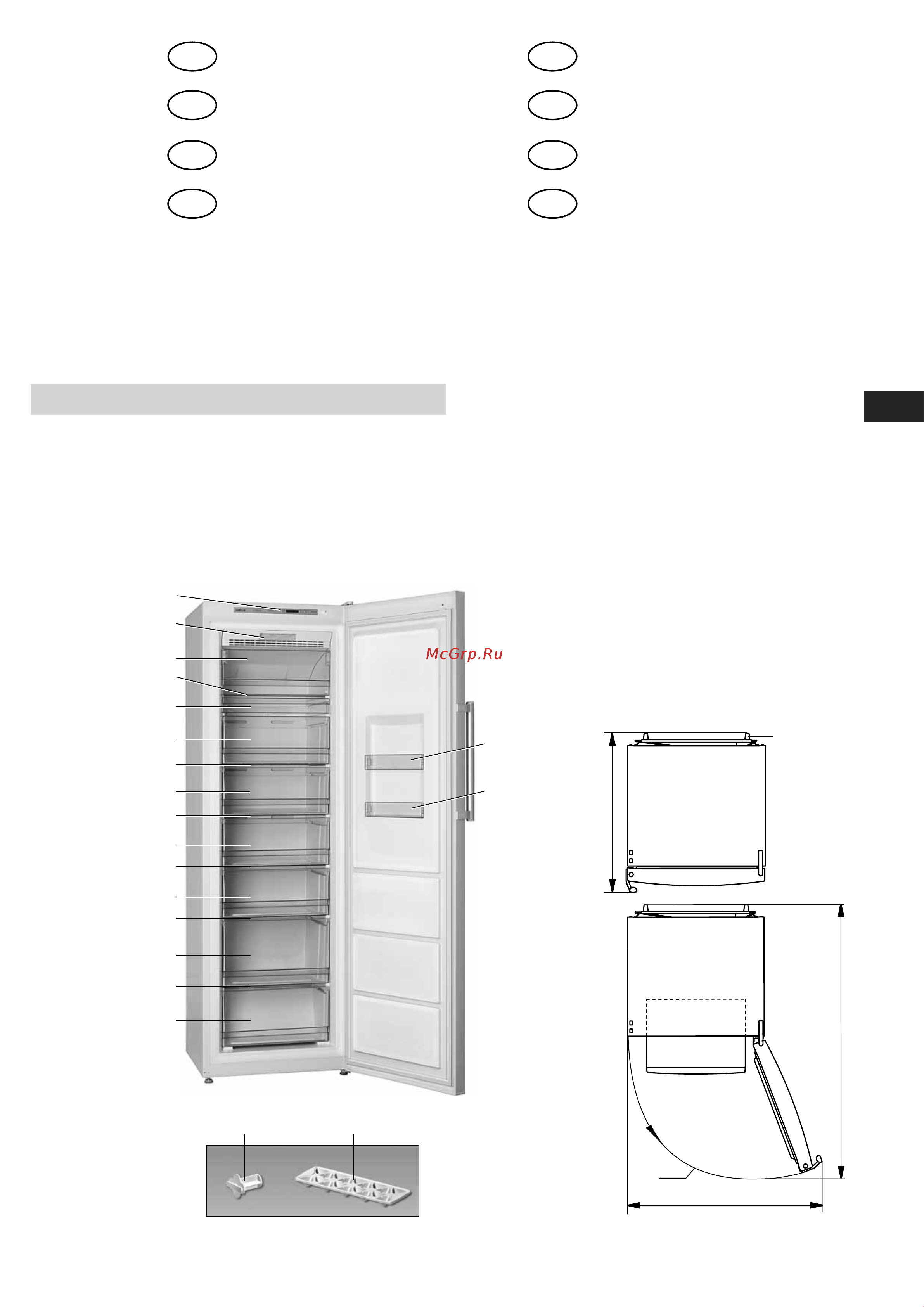

Рисунок 1 – Морозильник и комплектующие изделия
1.4 Морозильник оснащен системой без инееобразования
(далее — система No Frost).
1.5 Общее пространство, необходимое для эксплуатации мо-
розильника, определяется размерами, указанными на рисунке 2
в миллиметрах. Конструкцией морозильника обеспечивается
максимальный угол открывания двери – 110
0
. Во избежание по-
ломки ЗАПРЕЩАЕТСЯ прилагать усилие для открывания двери
на угол более 110
0
.
МОРОЗИЛЬНИКИ
Приложение
RUS
UKR
KAZ
AZE
Додаток
МОРОЗИЛЬНИКИ
Қосымша
МҰЗДАТҚЫШТАР
Əlavə
DONDURUCULAR
RON
UZB
TGK
KYR
Anexa
CONGELATOARE
Ilova
MUZLATKICHLAR
Замимаи
ЯХКУНОНАДА
Тиркеме
ТОҢДУРГУЧТАР
RUS
поддон (для заморажи-
вания ягод и др. мелких
продуктов
)
корзина (нижняя)
корзина BIG BOX
корзина
корзина
панель
панель управления
светильник
светодиодный
корзина
корзина
полка-стекло
полка-стекло
полка-стекло
полка-стекло
полка-стекло
полка-стекло (верхняя)
емкость
Slim Space
емкость
Slim Space
Рисунок 2 – Морозильник (вид сверху)
упор задний
110
0
854 min
1181±5
684
М-7606-ХХХ-N
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
