Атлант М-7606-102 N [10/24] Super freez
![Атлант М-7606-102 N [10/24] Super freez](/views2/2011899/page10/bga.png)
10
AZE
1 DONDURUCUNUN TӘSVİRİ
1.1 Şəkil 1-ə uyğun olaraq, dondurucu təzə ərzaqların
donduruıması, dondurulmuş ərzaqların səbətlərdə saxlanılması və
qida buzunun hazırlanması üçün nəzərdə tutulmuşdur.
1.2 Dondurucuda «Superdondurma» («
super freeze»)
funksiyası və uzun müddət qapı açıq qaldığı zaman səs siqnalizasiyası
nəzərdə tutulub.
1.3 Dondurucunun işıqlandırılması üçün şəkil 1-ə uyğun olaraq,
işıqlı – diodlu lampa nəzərdə tutulub.
1.4 Buzlayıcı, buzlanmayan sistem (bundan sonra No Frost
adlanacaq) ilə təchiz edilib.
1.5 Soyuducu onun etiket göstərilən iqlim sinif uyğundur mühit
temperatur intervalında, istifadə olunmalıdır. Value iqlim dərsləri
temperatur silsilələri Cədvəl 1-də verilir.
1.6 Dondurucunun işlənməsi üçün lazım olan ümumi sahə şəkil
2-də göstərilən ölçülərdə millimetrlə təyin olunur. Dondurucunun
quruluşuna görə qapağın açılma bucağı 110
0
dərəcə olaraq təmin
olunub. Qırılmaması üçün qapağın 110
0
dərəcə bucaqdan artıq
açılması üçün güc sərf etmək QADAĞANDIR.

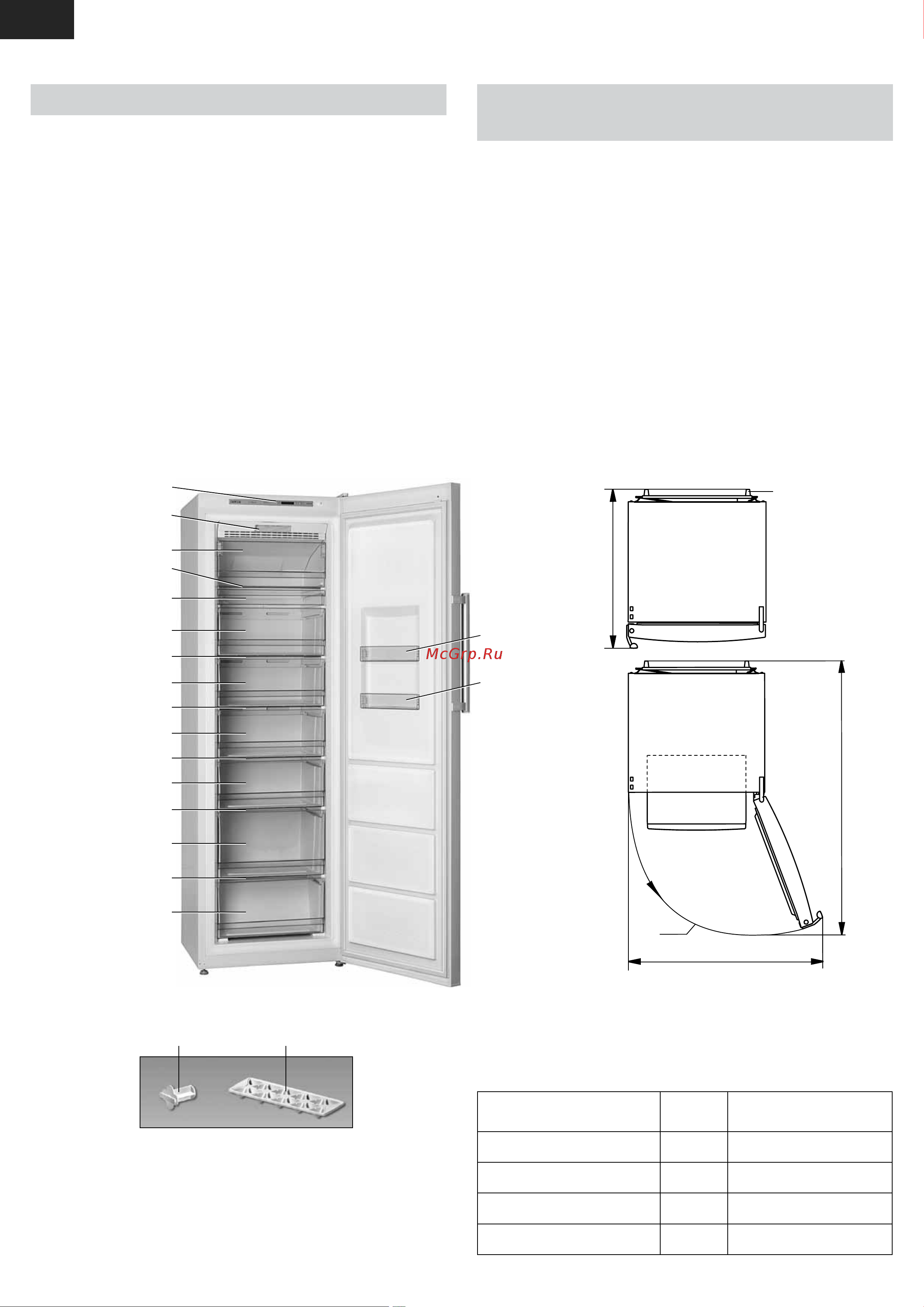

Şәkil 2 – Dondurucu ( yuxarıdan görüntü)
Şәkil 1 – Dondurucu vә onun komplekt hissә mәhsulları
2 DONDURUCUNUN IŞLӘNMӘSININ IDARӘ
EDILMӘSI
2.1 İDARӘETMӘ PANELİ
2.1.1 İdarəetmə panelinə daxil olmaq üçün dondurucunun
qapağını açmaq lazımdır. İdarəetmə panelində şəkil 1, 3-ə uyğun
olaraq, işıqlandırma indikatorları və idarəetmə düymələri (sonradan –
düymələr) yerləşir.
Düymələrin qırılmasının və üst səthlərinin dəyişilməsinin
qarşısını almaq üçün düymələrə basdıqda kənar əşyalardan istifadə
etmək və artıq dərəcədə güc sərf etmək QADAĞANDIR.
2.1.2 Dondurucuda yüksәk temperatur indikasiyası nəzərdə
tutulub. Dondurucuda temperatur yüksəldikdə təyin olunmuş
temperatura uyğun olan indikator atmağa başlayır (məsələn, çoxlu
sayda təzə ərzaq yığdıqda), həmçinin təmizlədikdən sonra ilk qurma
və söndürmə zamanı da.
Yüksək temperatur indikasiyasının qısa müddət ərzində işə
salınması dondurucunun xarab olması əlaməti deyil. Dondurucuda
temperatur azaldıqda atma avtomatik sürətdə dayanır.
Cәdvәl 1 – Klimatik siniәndirmә
Siniəndirmə Simvol
Ətraf mühit temperatur
diapozonu,
0
С
Mülayim genişləndirilmiş SN 10-dan 32- dək
Mülayim N 16-dan 32-dək
Subtropik ST 16-dan 38-dək
Tropik T 16-dan 43-dək
buz üçün formaarxa dirənc
arxa dirənc
səbət (giləmeyvələrin və
digər xırda ərzaqların
dondurulması üçün)
səbət (alt)
səbət BIG BOX
səbət
səbət
panel
İdarəetmə paneli
işıqlı-diodlu lampa
səbət
səbət
rəf-şüşə
rəf-şüşə
rəf-şüşə
rəf-şüşə
rəf-şüşə
şüşə-rəf (üst)
Slim Space
tutumu
Slim Space
tutumu
110
0
854 min
1181±5
684
