6
UKR
Таблиця 3 – Комплектуючі
Рисунок 10 – Табличка
НАЙМЕНУВАННЯ Кількість, шт.
Панель
Вказано в
гарантійній карті
Кошик
Піддон (для заморожування ягід та інших
дрібних продуктів)
Кошик BIG BOX
Кошик (нижній)
Полиця-скло (верхня)
Полиця-скло
Ємність Slim Space
Упор задній
Форма для льоду
Позначення моделі
та виконання виробу
Кліматичний клас
виробу
Нормативний
документ
Клас
енергоефективності
виробу
Знаки відповідності
Номінальний загальний об'єм брутто, дм
3
:
Номінальний корисний об'єм, дм
3
:
Номінальна заморожуюча здатність:
Номінальна напруга:
Номінальний струм:
Номінальна споживана потужність системи
відтавання:
Холодагент: R600a / Спінювач: C-Pentane
Маса холодагенту:
Зроблено в Республіці Білорусь
ЗАТ «АТЛАНТ», пр. Переможців, 61, м. Мінськ
ATLANT
3.3 Ємності Slim Space на дверях морозильника призначені
для нетривалого зберігання часто використовуваних заморожених
продуктів в невеликих упаковках.
Для зняття ємності (рисунок 8) необхідно підвести її двома
руками вгору та звільнити пази з елементів кріплення на дверях.
3.4 Для зберігання максимальної кількості заморожених
продуктів допускається витягнути з морозильника кошики (крім
нижнього), панель, піддон, полиці-скло і ємності Slim Space.
3.5 При приготуванні льоду рекомендується після установки
форми з водою в морозильник включити функцію «Суперзамо-
рожування».
4 КОМБІНАЦІЯ ХОЛОДИЛЬНИКА І
МОРОЗИЛЬНИКА SIDE BY SIDE
4.1 З’єднання холодильника і морозильника у комбінацію Side
by side (пліч-о-пліч) передбачено для певних виконань приладів:
Х-1602-100 і М-7606-002-N або М-7606-102-N; Х-1602-180 і
М-7606-082-N або М-7606-182-N.
4.2 Комплект монтажних частин і інструкція по монтажу
входить до комплекту поставки морозильників М-7606-002-N,
М-7606-102-N, М-7606-082-N і М-7606-182-N.
4.3 Габаритні розміри комбінації Side by side наведені на ри-
сунку 9 в міліметрах.
5 ТЕХНІЧНИЙ ЛИСТ (МІКРОФІША)
ТА КОМПЛЕКТАЦІЯ
5.1 Найменування технічних характеристик та комплектуючих
виробів вказані в таблицях 2 та 3 відповідно. У гарантійній карті ці
Таблиця 2 – Технічний лист
НАЙМЕНУВАННЯ
Значення
Товарний знак
Значення, які відповідають характеристикам, вказані в гарантійній карті
Модель
Категорія холодильного приладу
1)
Клас енергетичної ефективності
2)
Номінальне річне споживання енергії при температурі навко-
лишнього середовища плюс 25 °C, кВт•годин/рік
3)
Номінальний корисний об’єм, дм
3
Відділення без утворення інею (No Frost)
Номінальний час підвищення температури харчових продуктів
в морозильному відділенні від мінус 18 °C до мінус 9 °C, годин
Номінальна заморожуюча здатність при температурі навко-
лишнього середовища плюс 25 °C, кг/добу
Кліматичний клас
4)
Корегований рівень звукової потужності, дБ, не більше
Вбудований прилад
Номінальний загальний об’єм брутто, дм
3
Номінальна корисна площа зберігання, дм
2
Габаритні розміри,
мм
висота
ширина
глибина
Маса нетто, кг, не більше
Температура зберігання заморожених харчових продуктів, °С, не
вище
Номінальна добова продуктивність по льодоутворенню, кг
Вміст срібла, г
Вміст золота, г
1)
Категорія визначена відповідно до СТБ 2475-2016.
2)
Від А+++ (найбільш ефективний) до G (найменш ефективний).
3)
Споживання електроенергії, засноване на результатах стандартного
випробування, проведеного протягом 24 годин. Фактичне енергоспо-
живання буде залежати від того, як буде використовуватися холодиль-
ний прилад і де він встановлений.
4)
Прилад призначений для використання при температурі навколиш-
нього середовища від плюс 10 °C до плюс 43 °C.
Примітка – Визначення значень параметрів проводиться в спеціально
обладнаних лабораторіях за певними методиками.
найменування приведені російською мовою та вказані значення
параметрів і кількість комплектуючих.
5.2 Інформація в табличці відповідно до рисунка 10 дана у
виробі російською мовою.
1200
1868
654*

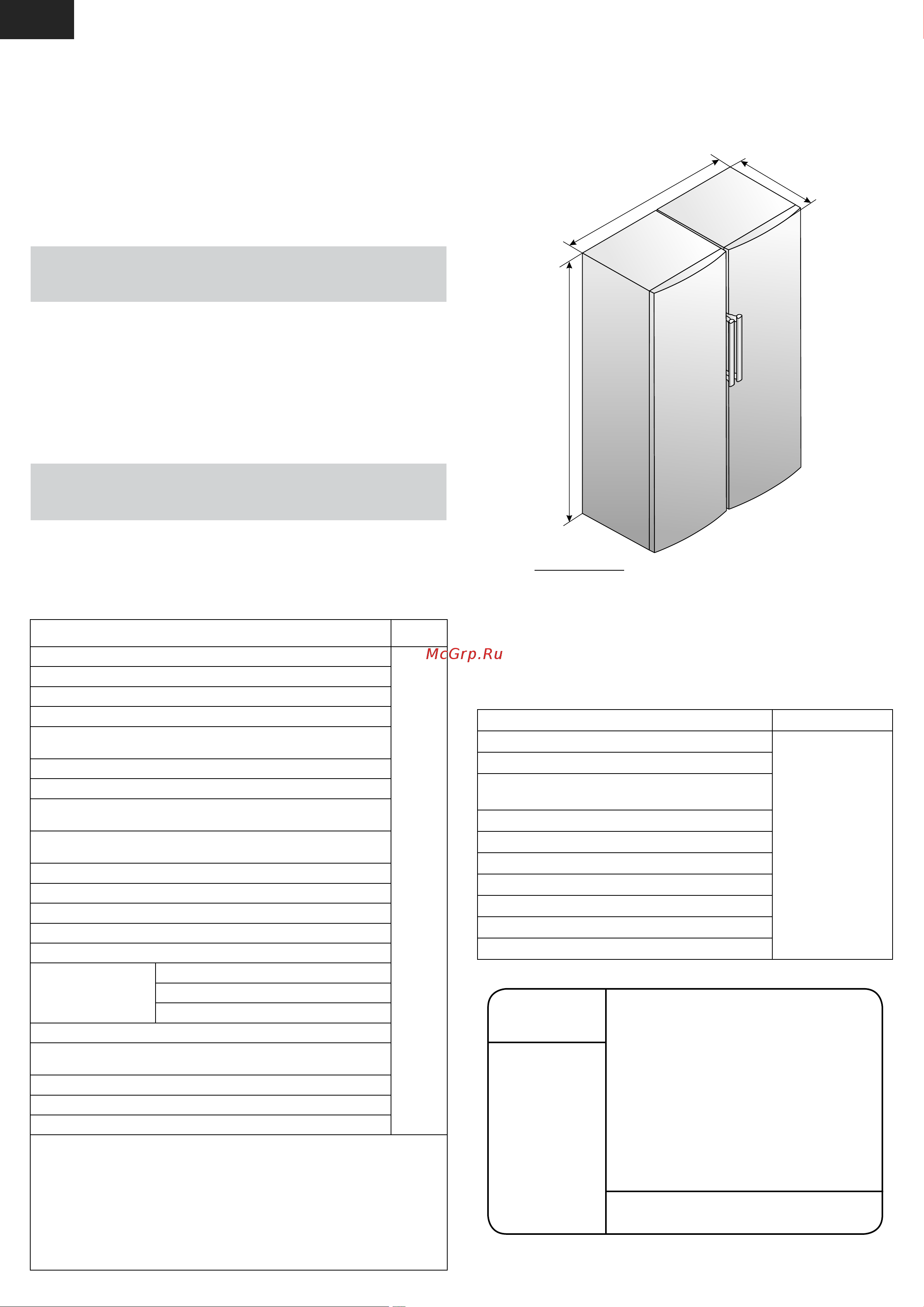

Рисунок 9 - Габаритні розміри комбінації Side by side
* Розмір вказано з урахуванням упорів задніх
