ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

БЛОК УПРАВЛЕНИЯ DOWNDRAFT

Инструкции безопасности:

 Прежде чем производить какие-либо действия отключить кабель питания (230 Вольт)

 Прежде чем подключить кабель питания (230 Вольт), убедиться, что все устройства

подсоединены

 Все электрические соединения должны проводиться квалифицированным персоналом

 В случае прямого подключения к сети, необходимо предусмотреть устройство, обеспечивающее отключение от

сети с расстоянием открытия контактов, обеспечивающим полное разъединение в случае перенапряжения

категории III в соответствии с правилами установки.

 Вилка или однополюсный переключатель должны быть доступны при установленном оборудовании

 Если провод питания поврежден, он должен быть заменен специальным проводом или комплектом, запросив

их у производителя или в авторизированном пункте технического обслуживания. Тип используемого провода

должен быть H05VV-F с минимальным сечением 3 x 0,75mm².

Внимание: Произвести все подключения к приборной коробке прежде, чем присоединиться к питанию 230V.

Несоблюдение данной процедуры может привести к серьезным повреждениям электронной системы.

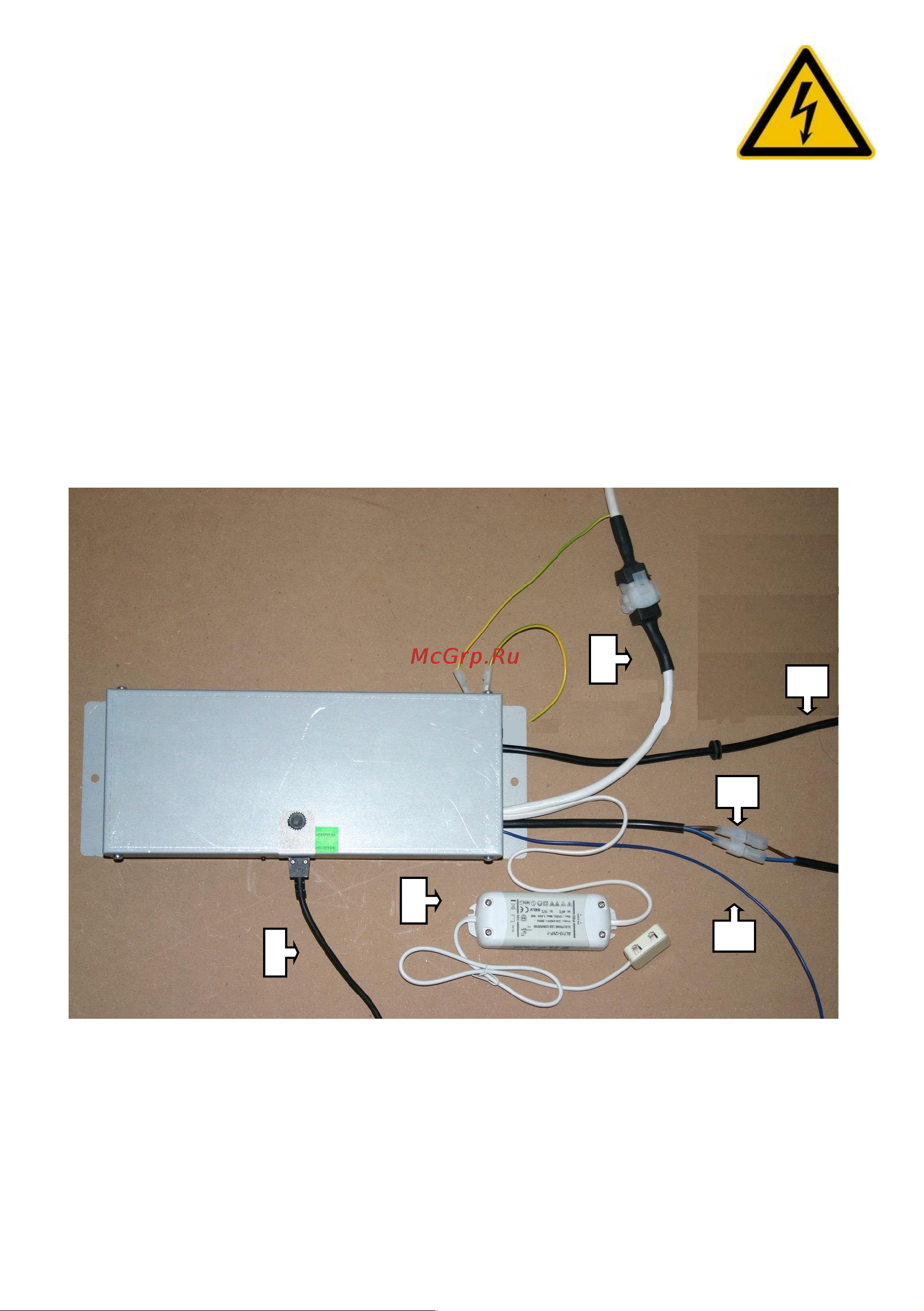

При соединениях между вытяжкой и приборной коробкой принимать во внимание следующую схему:

1) Разъем дистанционного двигателя

2) Провод питания 230V

3) Провод с разъемом типа «фастон» для микропереключателя вытяжки

4) Провод антенны дистанционного управления (должен находиться вдали от металлических и / или электрических

частей)

5) Провод привода вытяжки

6) Провод подсветки

После соединения зажима привода (5), закрыть вход в коробку специально предназначенной крышкой.
