Smeg KSDD90VN-2 [7/12] Ru 102

RU -102

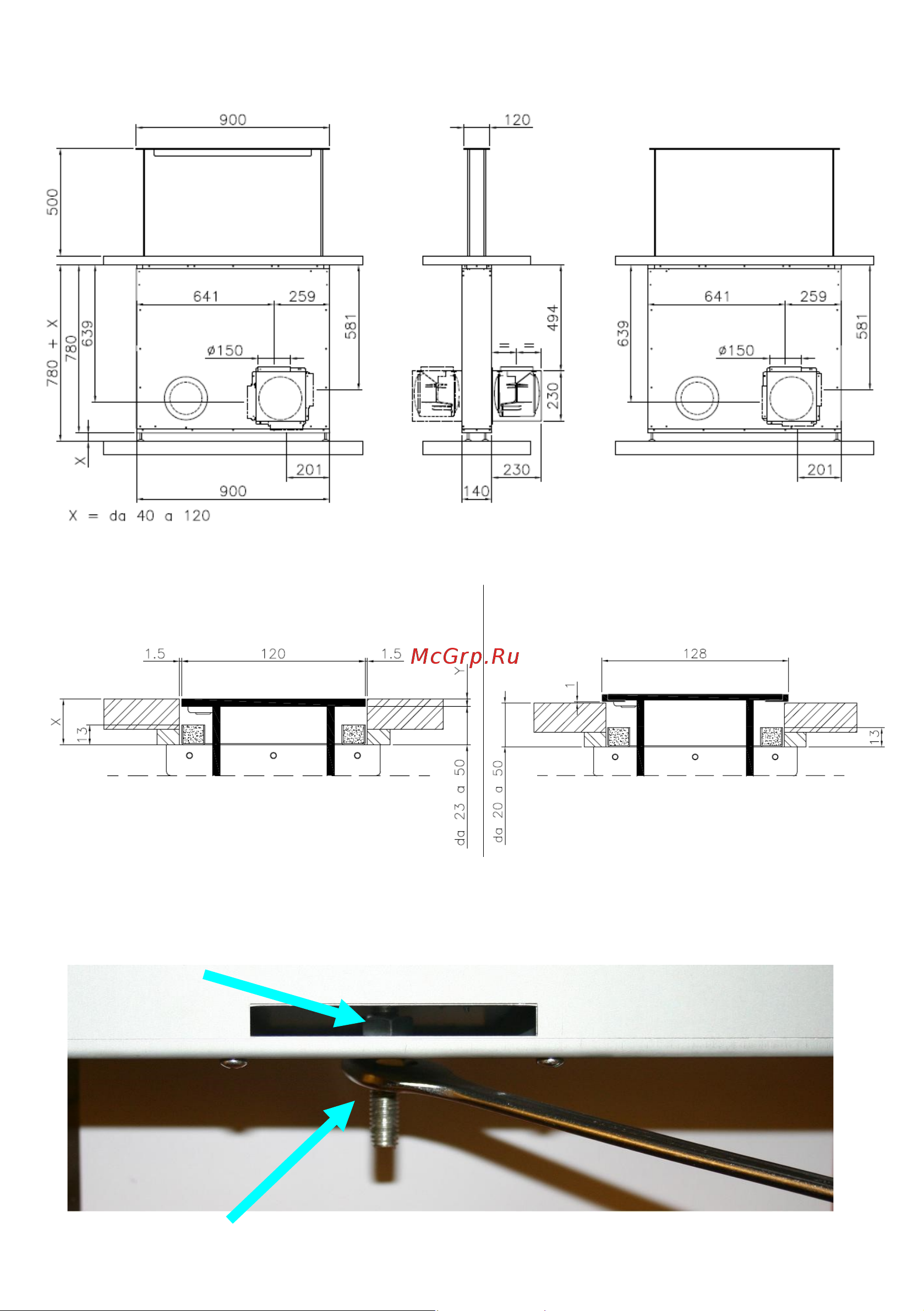

Настольная кухонная вытяжка позволяет регулировать по высоту структуры от 820 мм до 900 мм от пола до уровня под

плитой. Данное регулирование можно произвести, воздействуя на ножки и опоры ножек (Рис. 1).

Что же касается регулирования высоты подвижной части вытяжки, необходимо следовать рисунку 2.

Данную регулировку возможно произвести, воздействуя на две гайки, которые фиксируют центральный болт привода

(Рис. 3).

Fig. 3

Fig. 4

KITKDSNBG - или из того же материала, из

которого изготовлена поверхность кухни (MAX 7 Kg)

KITKDSNX

KITKDSNRA

(X-Y) ≥ 23mm

Fig. 6
