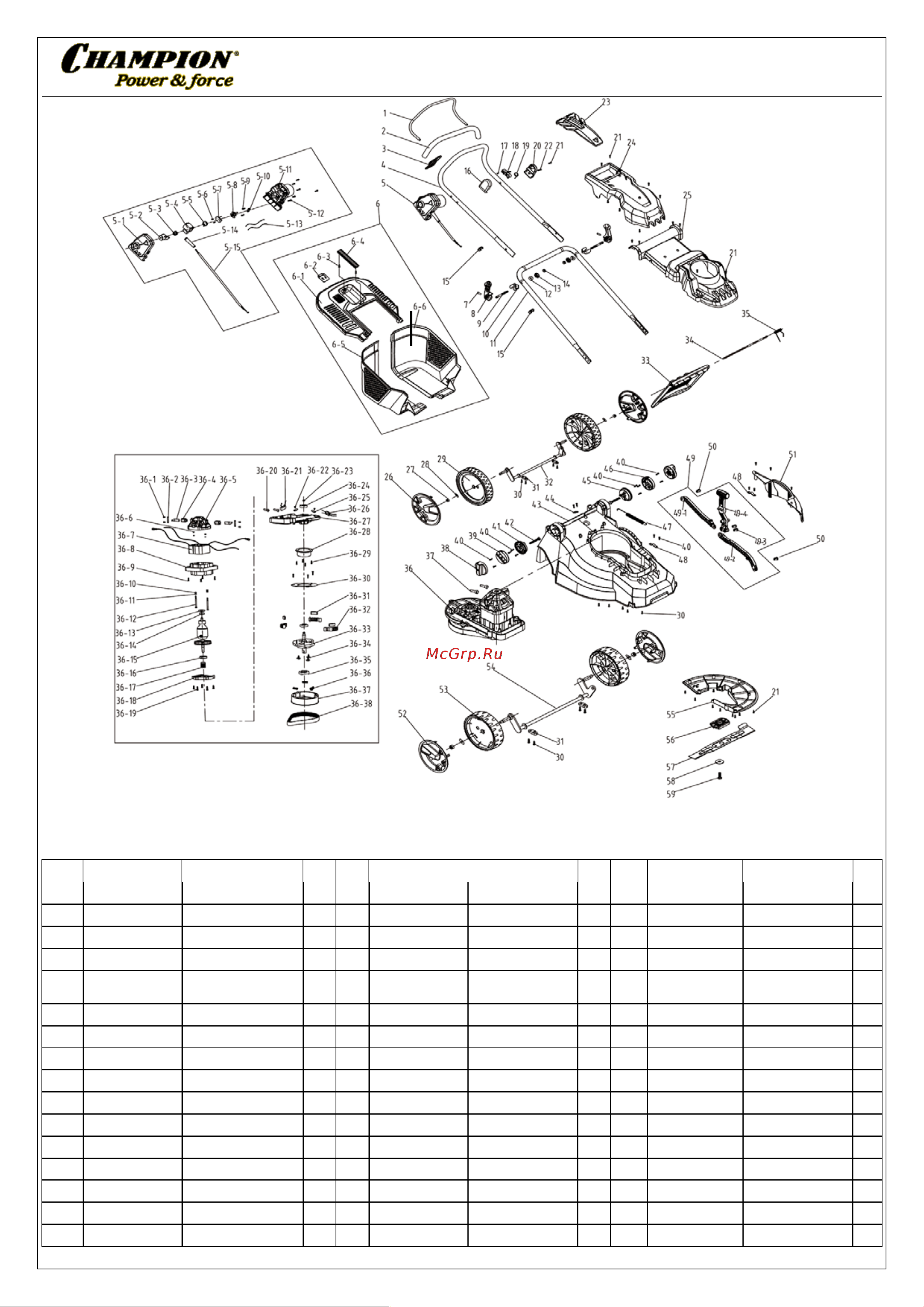

Иллюстрированный каталог запасных частей Модель: EM4216
№
Артикул Наименование К-во
№
Артикул Наименование К-во № Артикул Наименование
К-
во
1
8045-511101-0016600
Рычаг выключателя
1
5-12
Винт 4*20
2
12
8341-514201-0000110
Шайба пластиковая
2
2
8331-511001-0000120
Накладка рукоятки
1
5-13
Провод соединительный
2
13
8313-910801-0016610
Гайка пластиковая
2
3
8343-512101-0100110
Держатель кабеля
1
5-14
Втулка кабеля резиновая
1
14
8NA-08D
Гайка металлическая
2
4
8001-511101-0000100
Рукоятка рабочая верх
1
5-15
Кабель питания
1
15
8204-512101-0000110
Держатель кабеля
2
5 8020-511202-0000110
Выключатель комплект 1
6 ---------------------------- Травосборник комплект 1 16 8145-670102-0100110
Крышка рычага
выключателя R
1
5-1
8020-511202-0000110
Крышка выключателя R
1
6-1
Крышка травосборникаверх
1
17
8SNAB30-12B
Винт 3*12
1
5-2
8312-511201-0216610
Кнопка выключателя
1
6-2
Индикатор наполнения
1
18
8292-670105-0016610
Держатель рычага
выключателя
1
5-3
8342-511202-0000000
Пружина кнопки
1
6-3
Винт 4*14
2
19
8342-660102-0000000
Пружина держателя
1
5-4
8042-510401-0000010
Выключатель
1
6-4
Накладка
1
20
8145-670101-0100110
Крышка рычага
выключателя L
1
5-5
8342-511201-0000000
Пружина
1
6-5
Панель боковая
1
21
8SJAB40-14Q
Винт 4*14
25
5-6
8SJAB30-10Q
Винт 3*10
2
6-6
Крышка травосборника низ
1
22
8SJAB40-25Q
Винт 4*25
1
5-7
8187-512401-0100110
Плата выключателя
1
7
Штифт
2
23
8020-511101-0000110
Накладка крышки
двигателя
1
5-8
8421-512101-0101610
Заглушка
1
8
Быстрозажимной рычаг
2
24
8020-511102-0000110
Крышка двигателя верх
1
5-9
8SJAB40-14Q
Винт 4*14
6
9
Болт рычага
2
25
8024-511101-0000110
Крышка двигателя низ
1
5-10
8184-302201-0001710
Зажим кабеля
1
10
Опора рычага
2
26
8020-511108-0043910
Колпак заднего колеса
2
5-11
8020-511201-0000110
Крышка выключателя L
1
11
Рукоятка рабочая низ
1
27
8NH-08D
Гайка крепления колеса
4
