13
Описание панелей
11. Кнопка [WRITE]
Сохраняет отредактированный тембр в качестве пользователь-
ского (стр. 42).
12. Кнопка [POWER]
Включает/отключает питание инструмента (стр. 18).
13. Регулятор [VOLUME]
Устанавливает громкость (стр. 19).
14. Кнопки TONE: [TONE 1] – [TONE 4]
Дублируют кнопки пункта 5.
Они удобны для выбора тембров, когда крышка клавиатуры на-
ходится в состоянии Classic Position (стр. 17).
15. Разъем сетевого шнура
Служит для подключения прилагаемого сетевого шнура (стр. 18).
16. Разъем PEDAL
Служит для подключения шнура педалей.
17. Разъем USB FOR UPDATE
Служит для обновления операционной системы V-Piano Grand.
Не используйте этот разъем при обычной работе.
18. Разъемы OUTPUT B: L/3, R/4
Аудиовыходы, на которые подается сигнал, выбираемый с помо-
щью меню (стр. 59).
Совместно с разъемами OUTPUT A можно сформировать
4-канальный выходной сигнал V-Piano Grand.
В наушники и на разъемы XLR подается одинаковый сигнал.
19. Разъемы OUTPUT A: L/1, R/2
Основные аудиовыходы.
В наушники и на разъемы XLR подается одинаковый сигнал
.
20. Разъем наушников
Служит для подключения наушников (стр. 22).
Даже при подключении наушников сигнал на разъемах OUTPUT
присутствует.
21. Разъемы INPUT: L/MONO, R (RCA)
Аудиовходы для подключения внешнего оборудования, выход-
ной сигнал которого прослушивается через динамики V-Piano
Grand (стр. 73).
Входной уровень определяется установкой “GM2/WAV Volume”
(стр. 57).
22. Разъемы MIDI: IN, OUT
Служат для подключения внешних MIDI-устройств в целях обме-
на с ними MIDI-данными.
Панель разъемов 1 (внизу слева)

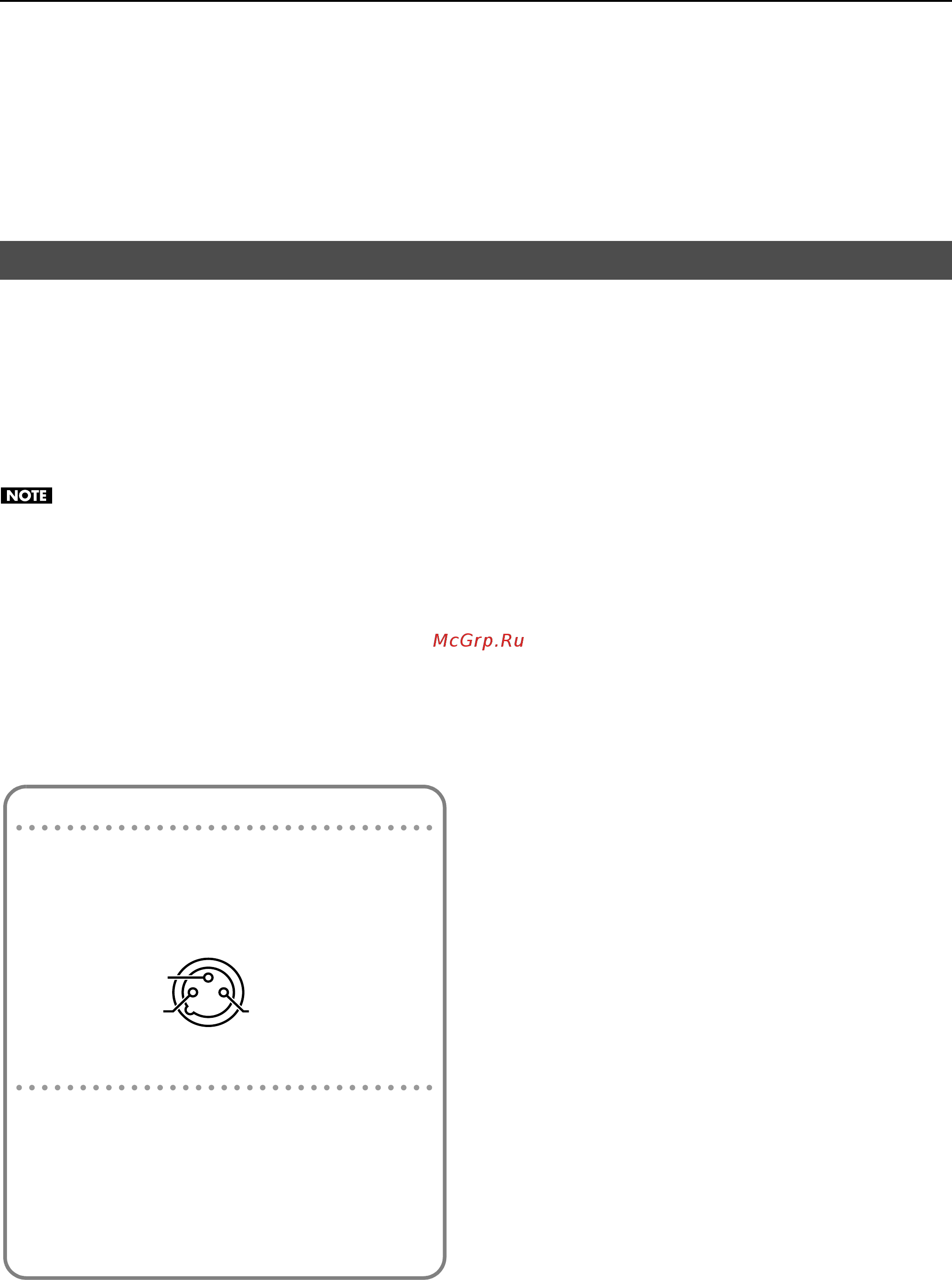

Разъемы XLR OUTPUT
Инструмент оборудован симметричными разъемами XLR,
распайка которых приведена ниже. Осуществляйте комму-
тацию после ознакомления со схемами распайки внешнего
оборудования.
fig.XLRTRSJack.eps
Разъемы (1/4”) OUTPUT
При подключения джека только к разъему L/1 (и L/3) на вы-
ход подается моносигнал, микшированный с сигналами R/2
(и R/4).
* На разъемы XLR подается стереосигнал.
* Поскольку V-Piano Grand ориентирован на применение сте-
реовыхода, при подаче на выход моносигналов качество
звука и тембральная окраска изменится.
3: "-"
2: "+"
1: "земля"
