5 DIGITAL MONITOR SPEAKERS MS40/MS20 Руководство пользователя
(7) Громкость входа LINE 2 (13) устанавливается регулятором LINE 2.
◊ Обратите Ваше внимание на то, что большая громкость
может неблагоприятно воздействовать на слуховой аппарат,
а также повредить наушники и/или акустическую систему.
Перед включением прибора регуляторы громкости следует
повернуть до упора влево. Всегда старайтесь придерживаться
умеренной громкости звука.
(12) (14) (15)(13)
(9)(8) (10) (11)

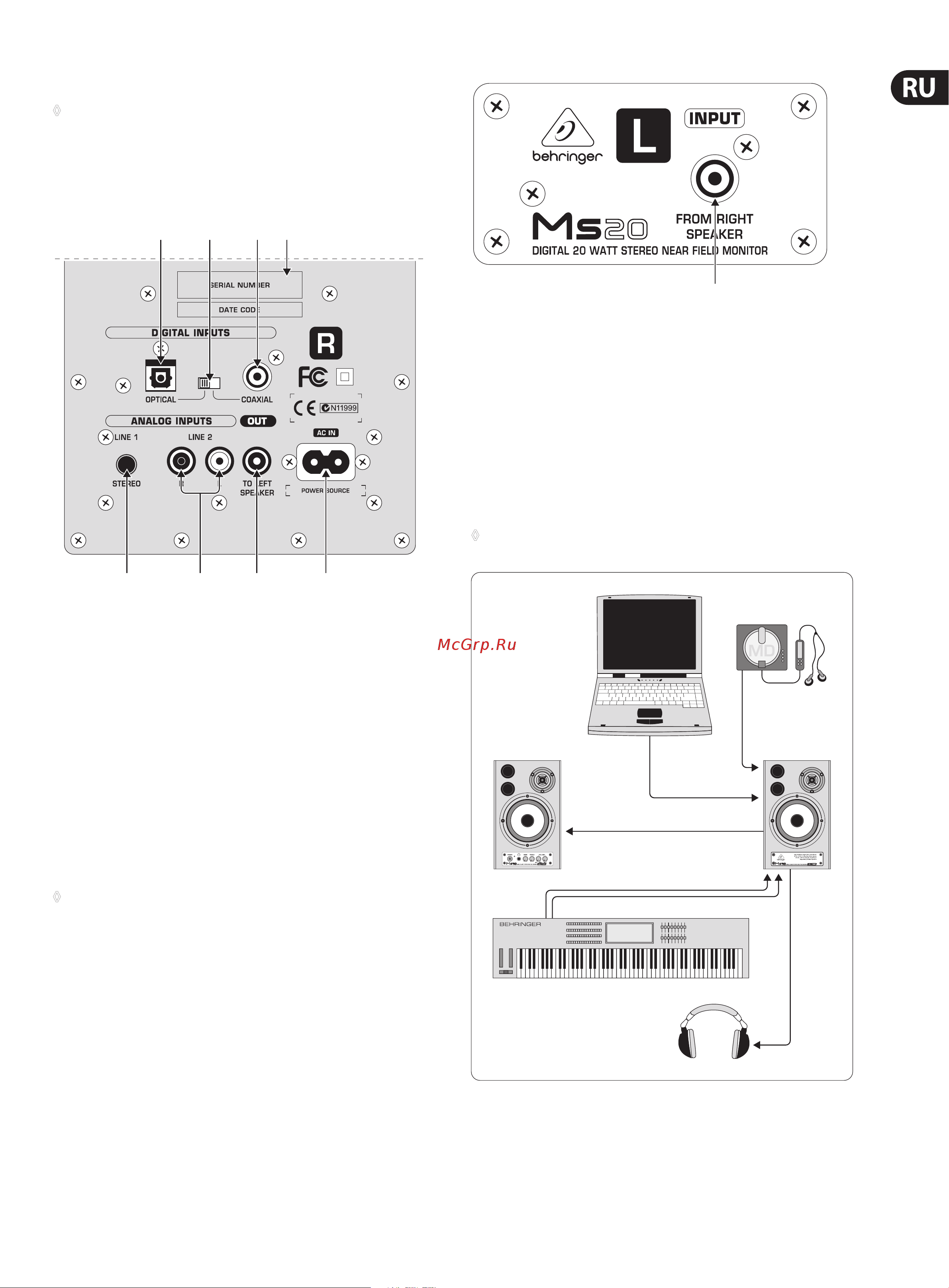

Рис. 2.2: Задняя панель (правая колонка)
(8) Вход OPTICAL. Разъем для подключения оптического кабеля для
передачи цифровых аудиосигналов.
(9) Вход COAXIAL может быть использован для цифровых аудиосигналов,
идущих по коаксиальному кабелю.
(10) С помощью этого переключателя Вы выбираете цифровой вход
(OPTICAL или COAXIAL).
(11) СЕРИЙНЫЙ НОМЕР.
(12) LINE 1 (гнездо для подключения 3,5 мм- стереоштекера) позволяет
подключить различные источники звука (например, CD-/MD- плеер).
(13) Используйте LINE 2 (RCA) для подключения звуковых карт,
синтезаторов или звуковых модулей.
◊ К обоими стереовходам Вы можете одновременно подключать
различные источники звука.
(14) Разъем ТО LEFT SPEAKER. Используйте входящий в комплект поставки
кабель для соединения колонок друг с другом. После подключения обе
колонки работают как стереосистема.
(15) Подключение к сети происходит при помощи стандартной
двухполюсной вилки. Соответствующий сетевой кабель находится
в комплекте поставки. Перед включением в розетку убедитесь в
том, чтоприбор выключен, и регуляторы громкости повернуты до
упора влево. Только таким образом можно исключить возможность
повреждения динамиков или других приборов.
(16)
Рис. 2.3: Задняя панель (левая колонка)
(16) Разъем FROM RIGHT SPEAKER. Сюда подключается кабель, идущий от
ТО LEFT SPEAKER- разъема правой колонки.
3. Подключение
К MS20/MS40 можно подключать приборы с различными типами штекеров,
что позволяет использовать эти колонки практически в любой ситуации.
Всеразъемы расположены на правой колонке; левая колонка оснащена
только разъемом для соединения с правой.
◊ Перед включением мониторов звук источника сигнала должен
быть отключен.
Digital Audio
Workstation
Digital input
(coaxial)
Digital input
(optical)
Speaker cable
MS40
(left)
Keyboard
Headphone
BEHRINGER
HPS3000
MS40
(right)
Analog inputs (RCA)
MD player
Рис. 3.1: Пример использования с компьютером и синтезатором
