Подключение
При подключении источника сигнала к проектору убедитесь в следующем.
1. Выключите все оборудование перед выполнением любых подключений.
2. Используйте надлежащие кабели для каждого источника.
3. Убедитесь, что кабели подключены надежно.
Важно!
• На указанных выше подключениях некоторые кабели могут не входить в
комплект поставки проектора (см. «Комплектация» на стр. 2). Эти кабели
можно приобрести в магазинах электронного оборудования.
• Указанное подключение представлено лишь для справки. Разъемы подключения
с задней стороны проектора могут различаться в зависимости от модели
проектора.
• Для получения дополнительной информации о способах подключения см. стр.
14-18.

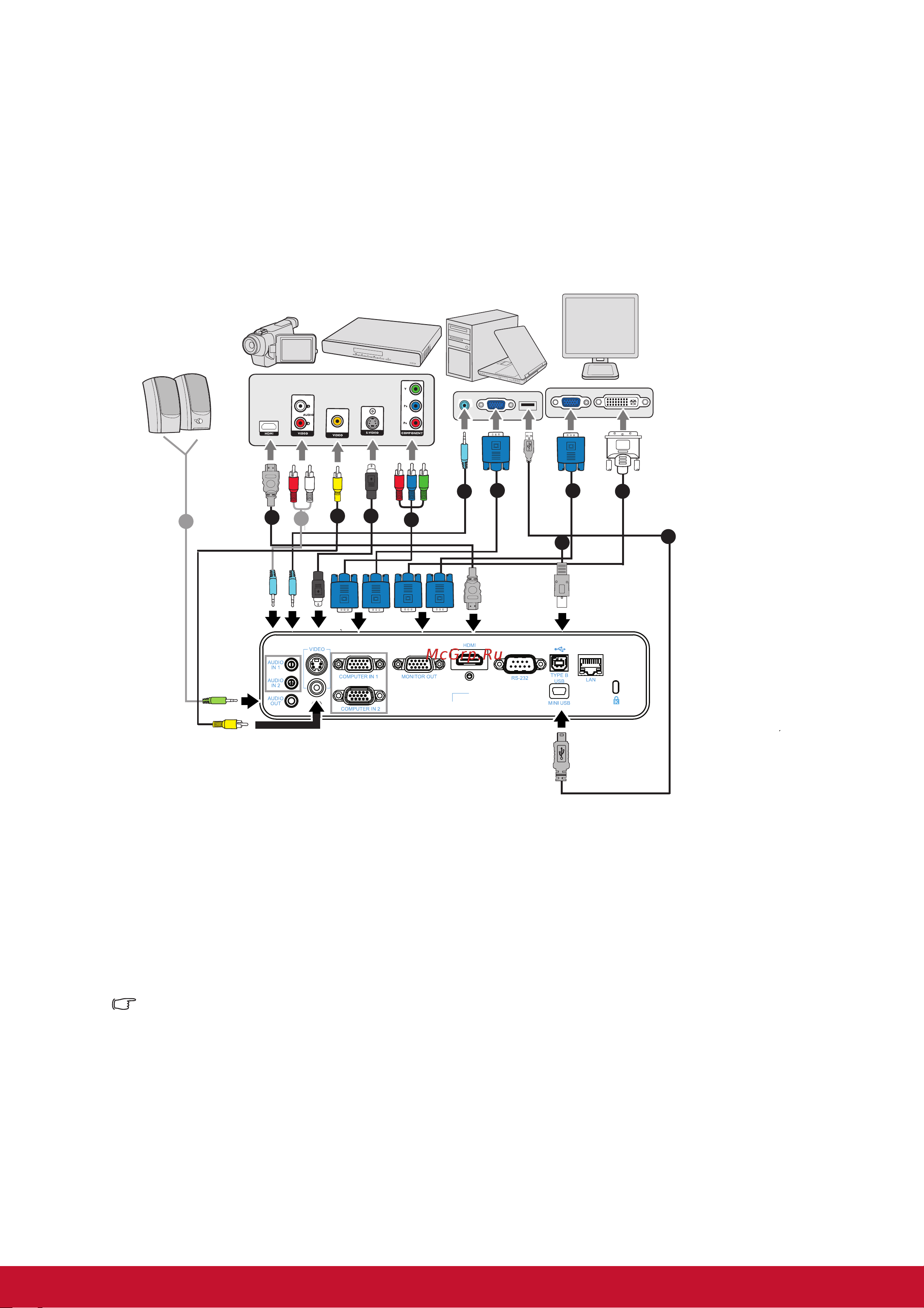

1. Аудиокабель 2. Кабель HDMI
3. Композитный видеокабель 4. Кабель S-Video
5. Переходный кабель VGA (D-Sub) –
HDTV (RCA)
6. Кабель VGA (D-Sub - D-Sub)
7. Кабель USB (тип B - тип A) 8. Переходный кабель VGA – DVI-A
9. Кабель USB (типа mini-B - A)
2
1
1
3 4
5
6
6
8
1
7
9
