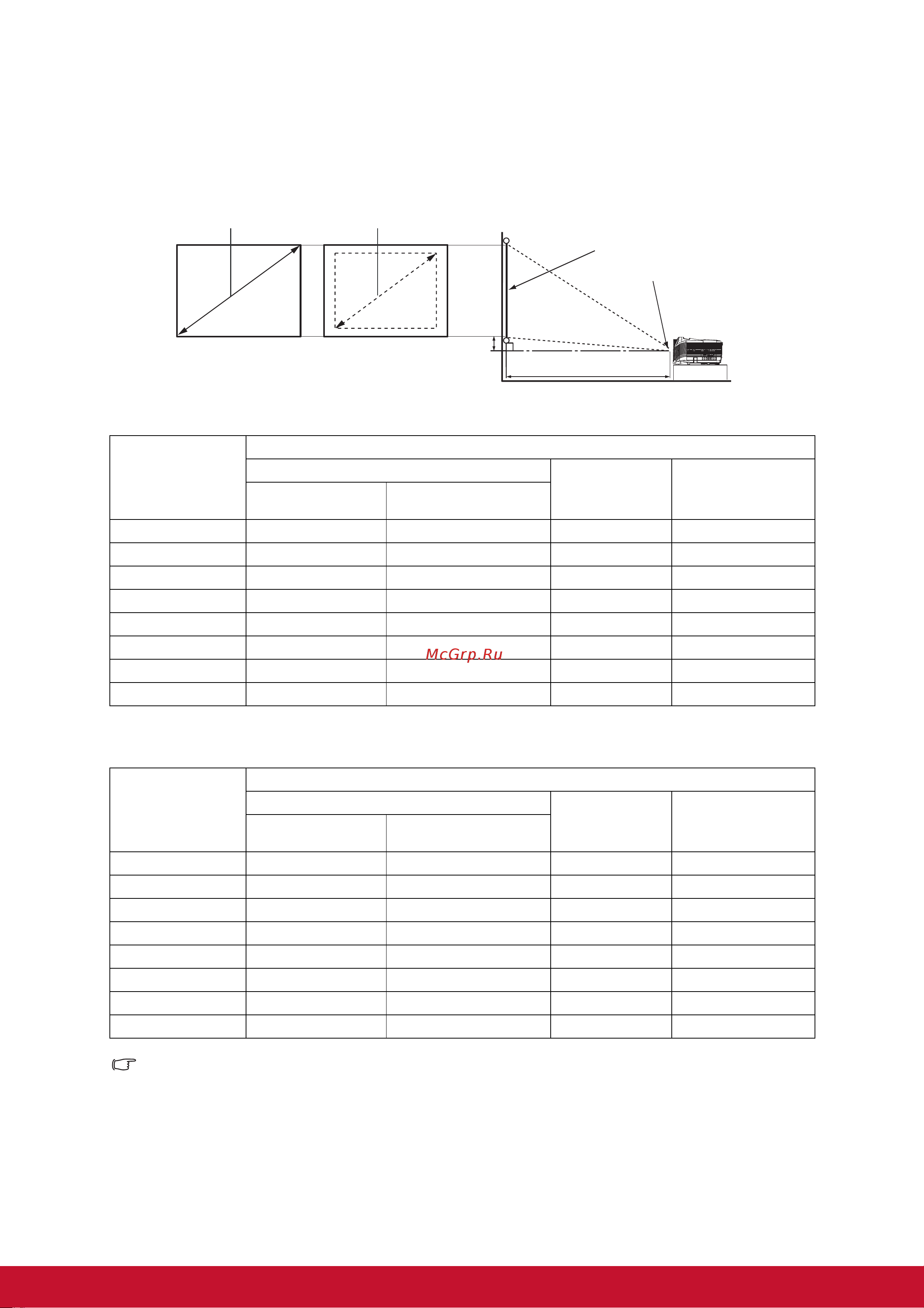

Регулировка размера изображения проекции
Для определения проекционного расстояния и размера изображения см.
таблицы и схемы, приведенные ниже.
PJD6345
PJD6544w
Примечание
• Проектор должен работать в горизонтальном положении, иначе возможен его
перегрев.
• С обеих сторон от проектора должно быть не менее 30 см пустого
пространства.
Размер экрана
Диагональ
[дюймы (см)]
4 : 3 Экран
Дистанция проецирования [дюймы (м)] Высота
изображения
[дюймы (см)]
Вертикальное
смещение
[дюймы (см)]
(мин. увел.) (макс. увел.)
40 (102) 62 (1,6) 69 (1,7) 24 (60,96) 3,6 (9,1)
60 (152) 94 (2,4) 103 (2,6) 36 (91,44) 5,4 (13,7)
80 (203) 125 (3,2) 137 (3,5) 48 (121,92) 7,2 (18,2)
100 (254) 156 (4,0) 172 (4,4) 60 (152,4) 9,0 (22,9)
150 (381) 234 (5,9) 257 (6,5) 90 (228,6) 13,5 (34,3)
200 (508) 312 (7,9) 343 (8,7) 120 (304,8) 18,0 (45,7)
250 (635) 390 (9,9) 429 (10,9) 150 (381,0) 22,5 (57,2)
300 (762) 468 (11,9) 515 (13,1) 180 (457,2) 27,0 (68,6)
Размер экрана
Диагональ
[дюймы (см)]
16 : 10 Экран
Дистанция проецирования [дюймы (м)] Высота
изображения
[дюймы (см)]
Вертикальное
смещение
[дюймы (см)]
(мин. увел.) (макс. увел.)
40 (102) 51 (1,3) 61 (1,5) 21 (54) 2,6 (6,7)
60 (152) 76 (1,9) 91 (2,3) 32 (81) 4,0 (10,1)
80 (203) 101 (2,6) 121 (3,1) 42 (108) 5,3 (13,5)
100 (254) 126 (3,2) 152 (3,9) 53 (135) 6,6 (16,8)
150 (381) 190 (4,8) 228 (5,8) 79 (202) 9,9 (25,2)
200 (508) 253 (6,4) 304 (7,7) 106 (269) 13,2 (33,7)
250 (635) 316 (8,0) 379 (9,6) 132 (337) 16,6 (42,1)
300 (762) 379 (9,6) 455 (11,6) 159 (404) 19,9 (50,5)
Максимальное увеличение
Минимальное увеличение
Дистанция проецирования
Центр объектива
Экран
Вертикальное смещение
