(A)(F)TXP20~35M5V1B
Комнатный кондиционер производства компании Daikin
3P519299-4B – 2018.12
9 Технические данные
Подмножество новейших технических данных доступно на региональном веб-сайте Daikin (общедоступно). Все новейшие
технические данные доступны на веб-сайте Daikin Business Portal (требуется аутентификация).

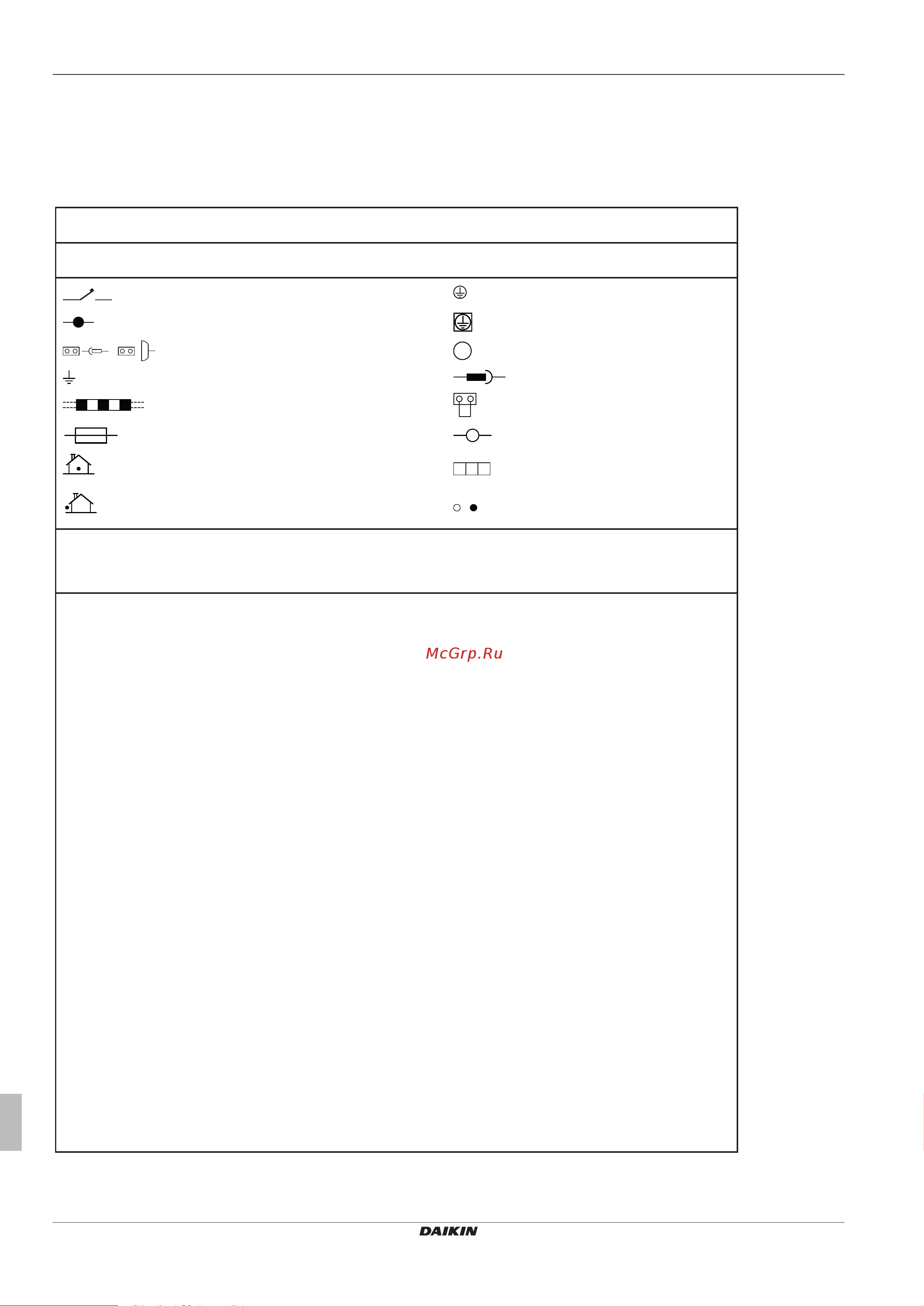

9.1 Схема электропроводки
,
A
INDOOR
OUTDOOR
Применяемые детали и нумерацию см. в электрических схемах блоков. Детали нумеруются арабскими цифрами в порядке
по возрастанию, каждая деталь представлена в приведенном ниже обзоре символом "*" в номере детали.
Унифицированные обозначения на электрической схеме
: АВТОМАТ ЗАЩИТЫ
: СОЕДИНЕНИЕ
: РАЗЪЕМ
: ЗАЗЕМЛЕНИЕ
: ЭЛЕКТРОПРОВОДКА ПО МЕСТУ УСТАНОВКИ
: ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
: ВНУТРЕННИЙ БЛОК
: НАРУЖНЫЙ БЛОК
: ЗАЗЕМЛЕНИЕ
: ЗАЗЕМЛЕНИЕ (ПОД ВИНТ)
: ВЫПРЯМИТЕЛЬ
: РЕЛЕЙНЫЙ РАЗЪЕМ
: КОРОТКОЗАМЫКАЮЩИЙСЯ РАЗЪЕМ
: КЛЕММА
: КЛЕММНАЯ КОЛОДКА
: ЗАЖИМ ДЛЯ ПРОВОДОВ
WHT : БЕЛЫЙ
YLW : ЖЁЛТЫЙ
PNK : РОЗОВЫЙ
PRP, PPL : ФИОЛЕТОВЫЙ
RED : КРАСНЫЙ
GRN : ЗЕЛЁНЫЙ
GRY : СЕРЫЙ
ORG : ОРАНЖЕВЫЙ
BLK : ЧЕРНЫЙ
BLU : СИНИЙ
BRN : КОРИЧНЕВЫЙ
A*P : ПЕЧАТНАЯ ПЛАТА
BS* : КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ,
РАБОЧИЙ ВЫКЛЮЧАТЕЛЬ
BZ, H*O : ЗВУКОВОЙ СИГНАЛ
C* : КОНДЕНСАТОР
AC*, CN*, E*, HA*, HE*, HL*, HN*, : СОЕДИНЕНИЕ, РАЗЪЕМ
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
D*, V*D : ДИОД
DB* : ДИОДНЫЙ МОСТ
DS* : ДВУХРЯДНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
E*H : НАГРЕВАТЕЛЬ
F*U, FU* (ХАРАКТЕРИСТИКИ : ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
СМ. НА ПЛАТЕ ВНУТРИ БЛОКА)
FG* : РАЗЪЕМ (ЗАЗЕМЛЕНИЕ РАМЫ)
H* : ЖГУТ ПРОВОДКИ
H*P, LED*, V*L : КОНТРОЛЬНАЯ ЛАМПА, СВЕТОДИОД
HAP : СВЕТОДИОД (ИНДИКАТОР – ЗЕЛЕНЫЙ)
HIGH VOLTAGE : ВЫСОКОЕ НАПРЯЖЕНИЕ
IES : ДАТЧИК «ИНТЕЛЛЕКТУАЛЬНЫЙ ГЛАЗ»
IPM* : ИНТЕЛЛЕКТУАЛЬНЫЙ БЛОК ПИТАНИЯ
K*R, KCR, KFR, KHuR, K*M : МАГНИТНОЕ РЕЛЕ
L : ФАЗА
L* : ЗМЕЕВИК
L*R : РЕАКТОР
M* : ШАГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
M*C : ЭЛЕКТРОДВИГАТЕЛЬ КОМПРЕССОРА
M*F : ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
M*P : ЭЛЕКТРОДВИГАТЕЛЬ ДРЕНАЖНОГО НАСОСА
M*S : ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ ЗАСЛОНОК
MR*, MRCW*, MRM*, MRN* : МАГНИТНОЕ РЕЛЕ
N : НЕЙТРАЛЬ
n=*, N=* : КОЛИЧЕСТВО ПРОХОДОВ ЧЕРЕЗ ФЕРРИТОВЫЙ
СЕРДЕЧНИК
PAM : АМПЛИТУДНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
PCB* : ПЕЧАТНАЯ ПЛАТА
PM* : БЛОК ПИТАНИЯ
PS : ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ
PTC* : ТЕРМИСТОР ПТК
Q* : БИПОЛЯРНЫЙ ТРАНЗИСТОР
С ИЗОЛИРОВАННЫМ ЗАТВОРОМ (БТИЗ)
Q*DI : АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ЗАЩИТЫ
ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ
Q*L : ЗАЩИТА ОТ ПЕРЕГРУЗКИ
Q*M : ТЕРМОРЕЛЕ
R* : РЕЗИСТОР
R*T : ТЕРМИСТОР
RC : ПРИЕМНИК
S*C : ОГРАНИЧИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ
S*L : ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ
S*NPH : ДАТЧИК ДАВЛЕНИЯ (ВЫСОКОГО)
S*NPL : ДАТЧИК ДАВЛЕНИЯ (НИЗКОГО)
S*PH, HPS* : РЕЛЕ ДАВЛЕНИЯ (ВЫСОКОГО)
S*PL : РЕЛЕ ДАВЛЕНИЯ (НИЗКОГО)
S*T : ТЕРМОСТАТ
S*RH : ДАТЧИК ВЛАЖНОСТИ
S*W, SW* : РАБОЧИЙ ВЫКЛЮЧАТЕЛЬ
SA*, F1S : ИМПУЛЬСНЫЙ РАЗРЯДНИК
SR*, WLU : ПРИЕМНИК СИГНАЛОВ
SS* : СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
SHEET METAL :
ФИКСИРОВАННАЯ ПЛАСТИНА КЛЕММНОЙ КОЛОДКИ
T*R : ТРАНСФОРМАТОР
TC, TRC : ПЕРЕДАТЧИК
V*, R*V : ВАРИСТОР
V*R : ДИОДНЫЙ МОСТ
WRC :
БЕСПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
X* : КЛЕММА
X*M : КЛЕММНАЯ КОЛОДКА (БЛОК)
Y*E : КАТУШКА ЭЛЕКТРОННОГО
РАСШИРИТЕЛЬНОГО КЛАПАНА
Y*R, Y*S : КАТУШКА РЕВЕРСИВНОГО
ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
Z*C : ФЕРРИТОВЫЙ СЕРДЕЧНИК
ZF, Z*F : ФИЛЬТР ДЛЯ ПОДАВЛЕНИЯ ПОМЕХ
