5 Монтаж
Руководство по монтажу
94
(A)(F)TXP20~35M5V1B
Комнатный кондиционер производства компании Daikin
3P519299-4B – 2018.12
▪ Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
Отожженная
медь (O)
≥0,8мм
t
Ø
(a) В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке блока)
могут потребоваться трубки с повышенной толщиной
стенок.
4.2.2 Изоляция трубопровода хладагента
Наружный диаметр
трубки (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4 дюйма) 8~10мм ≥10мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
5 Монтаж

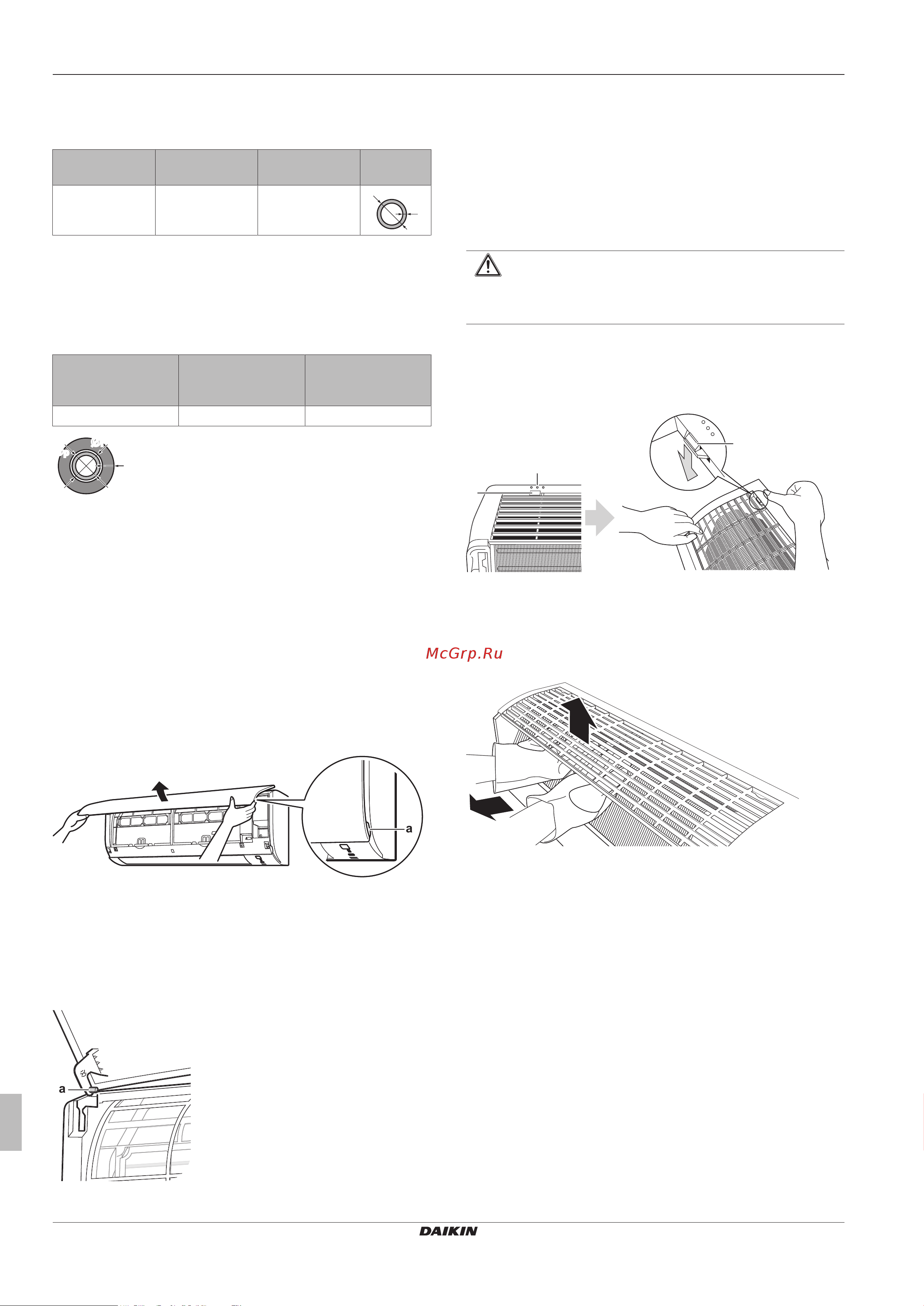

5.1 Открывание внутреннего блока
5.1.1 Как снять лицевую панель
1 Возьмитесь за лицевую панель, удерживая ее за выступы с
обеих сторон.
a
a Выступы панели
2 Снимите лицевую панель, сдвигая ее влево или вправо и
подтягивая к себе.
Результат: Высвобождается стержень лицевой панели с 1
стороны.
3 Таким же образом высвободите стержень лицевой панели с
другой стороны.
a
a Стержень лицевой панели
5.1.2 Как установить лицевую панель на
место
1 Поместите лицевую панель на место. Совместив стержни с
гнездами, вставьте их туда до упора.
2 Не торопясь, закройте лицевую панель, нажимая на нее по
бокам и посередине.
5.1.3 Как снять переднюю решетку
ПРЕДОСТЕРЕЖЕНИЕ
При установке, техническом и ином обслуживании
системы надевайте средства индивидуальной защиты
(перчатки, очки,…).
1 Уберите лицевую панель, чтобы снять воздушный фильтр.
2 Отверните 2 винта на передней решетке.
3 Нажмите на 3 верхних крючка, помеченных значком с 3
окружностями.
a
b
a
a Верхний крючок
b Значок с 3 окружностями
4 Прежде чем снимать переднюю решетку, рекомендуется
открыть воздушную заслонку.
5 Поддев переднюю решетку обеими руками посередине,
потяните ее на себя, толкая вверх.
1
2
5.1.4 Как установить переднюю решетку на
место
1 Установив переднюю решетку на место, прочно зацепите 3
верхних крючка.
2 Вверните 2 винта (класса 20~35) на передней решетке.
3 Установите на место воздушный фильтр и лицевую панель.
5.1.5 Как снять крышку с распределительной
коробки
1 Снимите переднюю решетку.
2 Выверните 1 винт из крышки распределительной коробки.
3 Откройте крышку распределительной коробки, потянув за
верхнюю выступающую часть крышки.
4 Высвободив снизу язычок, снимите крышку с
распределительной коробки.
