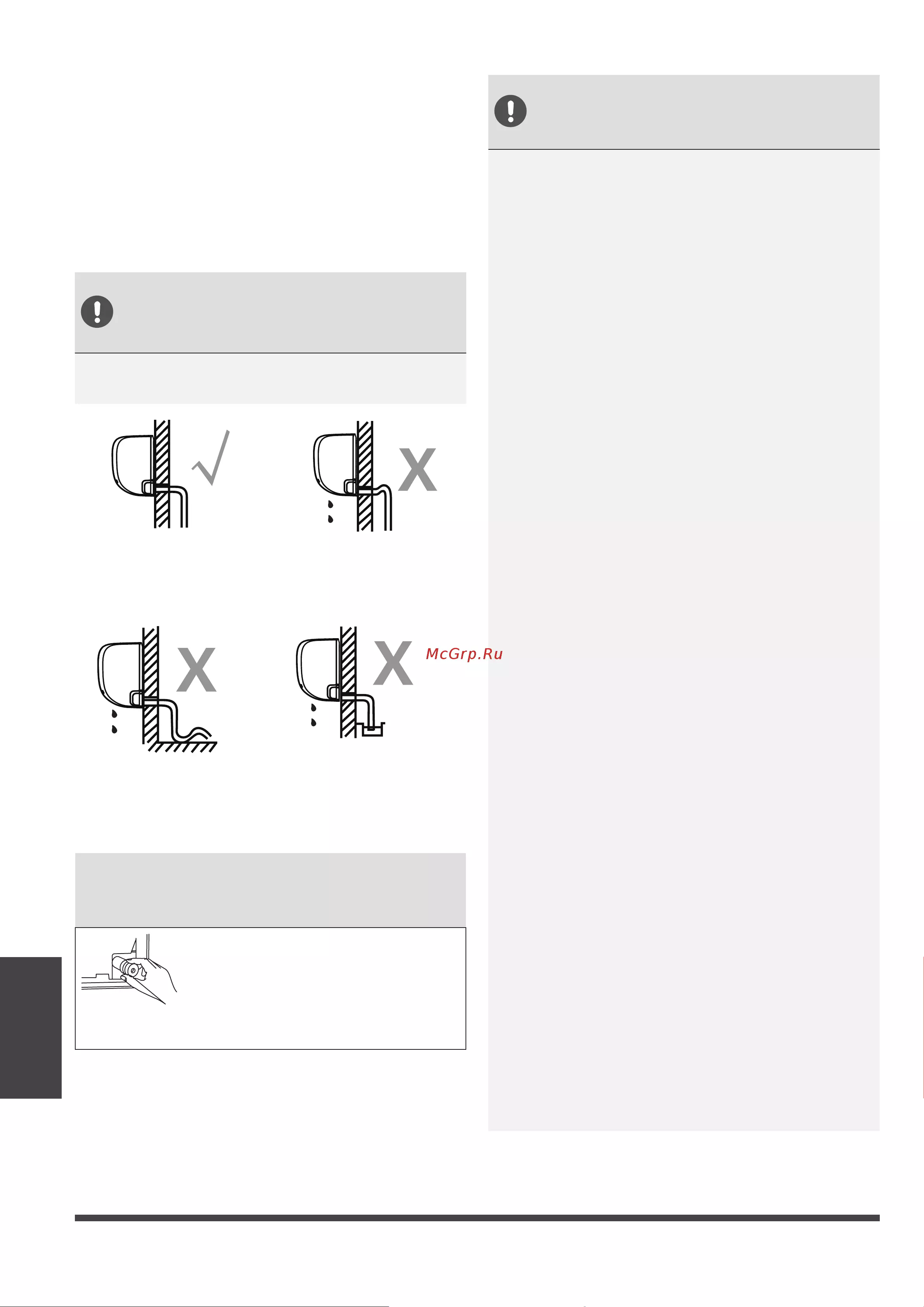

◄ Стр. 28 ►

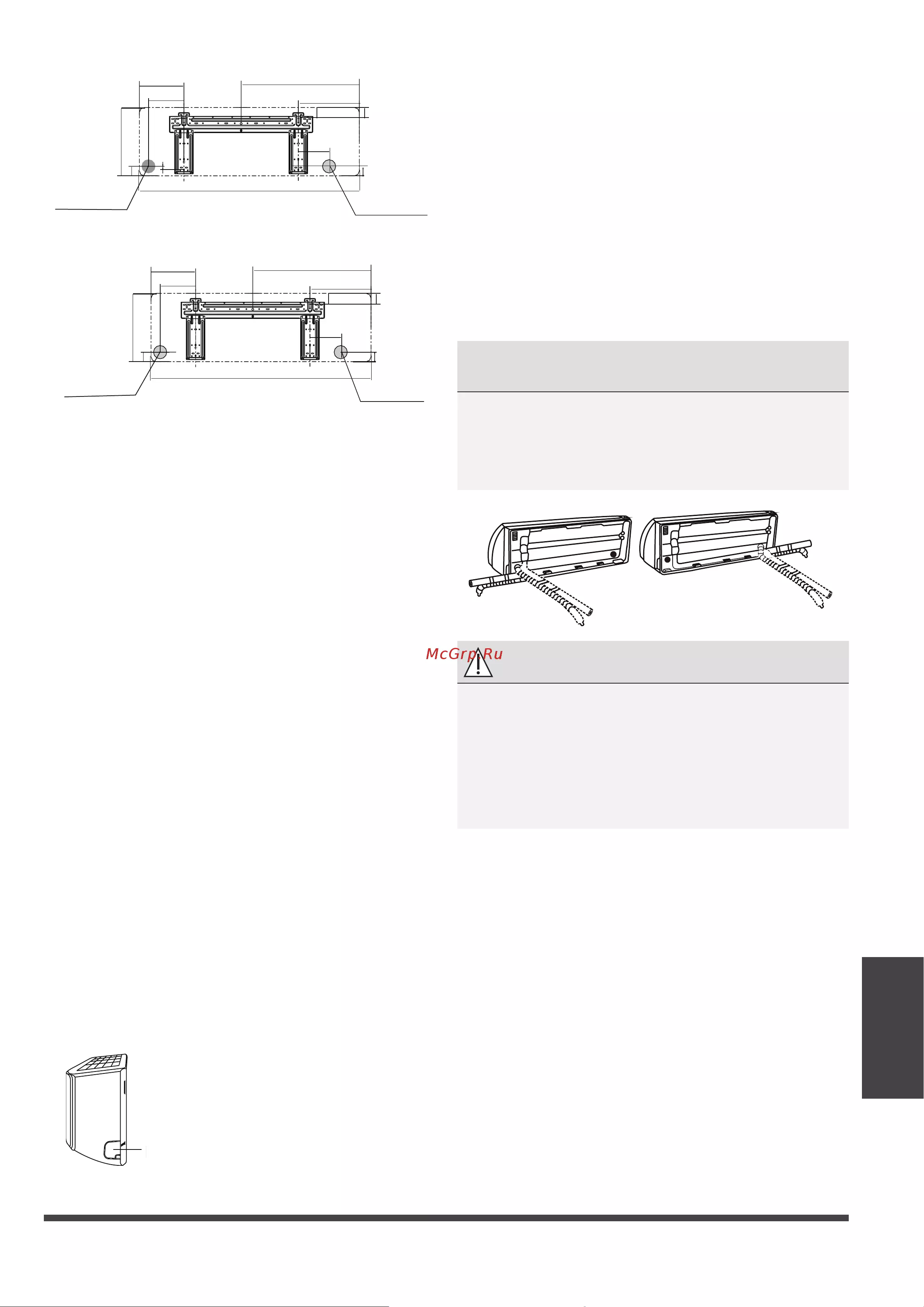

Монтаж
внутреннего блока
• Для предотвращения конденсации поме-
стите участок дренажного шланга, нахо-
дящийся в помещении, в теплоизолиру-
ющую трубку из вспененного материала.
• Снимите воздушный фильтр, налейте не-
большое количество воды в поддон для
сбора конденсата и убедитесь в том, что
вода беспрепятственно стекает.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
РАСПОЛОЖЕНИЯ
ДРЕНАЖНОГО ШЛАНГА
Дренажный шланг должен быть располо-
жен, как показано ниже.
ЗАКРОЙТЕ ПРОБКОЙ
НЕИСПОЛЬЗУЕМОЕ ДРЕНАЖНОЕ
ОТВЕРСТИЕ
Для предотвращения неже-
лательных утечек закройте
неиспользуемое дренажное
отверстие прилагаемой рези-
новой пробкой.
ПРОЧТИТЕ ЭТИ ПРАВИЛА ПЕРЕД
НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ
РАБОТ
1. Электропроводка должна выпол-
няться квалифицированным электри-
ком и соответствовать национальным
и местным нормативам и стандартам.
2. Все электрические соединения
должны быть выполнены в соответ-
ствии со схемой электрических сое-
динений, расположенной на панелях
внутреннего и наружного блоков.
3. В случае возникновения серьезных
проблем с обеспечением безопас-
ности электропитания немедленно
прекратите работу. Объясните при-
чину заказчику и прекратите работы
по монтажу блока, пока проблемы
с обеспечением безопасности не будут
устранены.
4. Напряжение питания должно нахо-
диться в пределах 90 - 110% от номи-
нального. Недостаточная мощность
источника электропитания может
привести к неполадкам, поражению
электрическим током или воспламе-
нению.
5. Если электропитание подключается
через стационарную электропроводку,
необходимо установить устройство
защиты от перенапряжения и выклю-
чатель питания.
6. Если электропитание подключается
через стационарную электропроводку,
установите в цепь электропитания
размыкатель или автоматический
выключатель, отключающий все
фазы питания, при этом расстояние
между его разомкнутыми контактами
должно составлять не менее 3 мм.
Квалифицированный специалист дол-
жен использовать сертифицирован-
ный автоматический выключатель или
размыкатель.
ПРАВИЛЬНО
Чтобы обеспечить свободный
слив, убедитесь в том, что на
дренажном шланге нет переги-
бов и вмятин.
НЕПРАВИЛЬНО
Перегибы на дренажном
шланге создадут водяные
ловушки.
НЕПРАВИЛЬНО
Перегибы на дренаж-
ном шланге создадут
водяные ловушки.
НЕПРАВИЛЬНО
Не помещайте конец дренажного
шланга в воду или емкость, в ко-
торой будет собираться вода. Это
создаст препятствия сливу воды.
