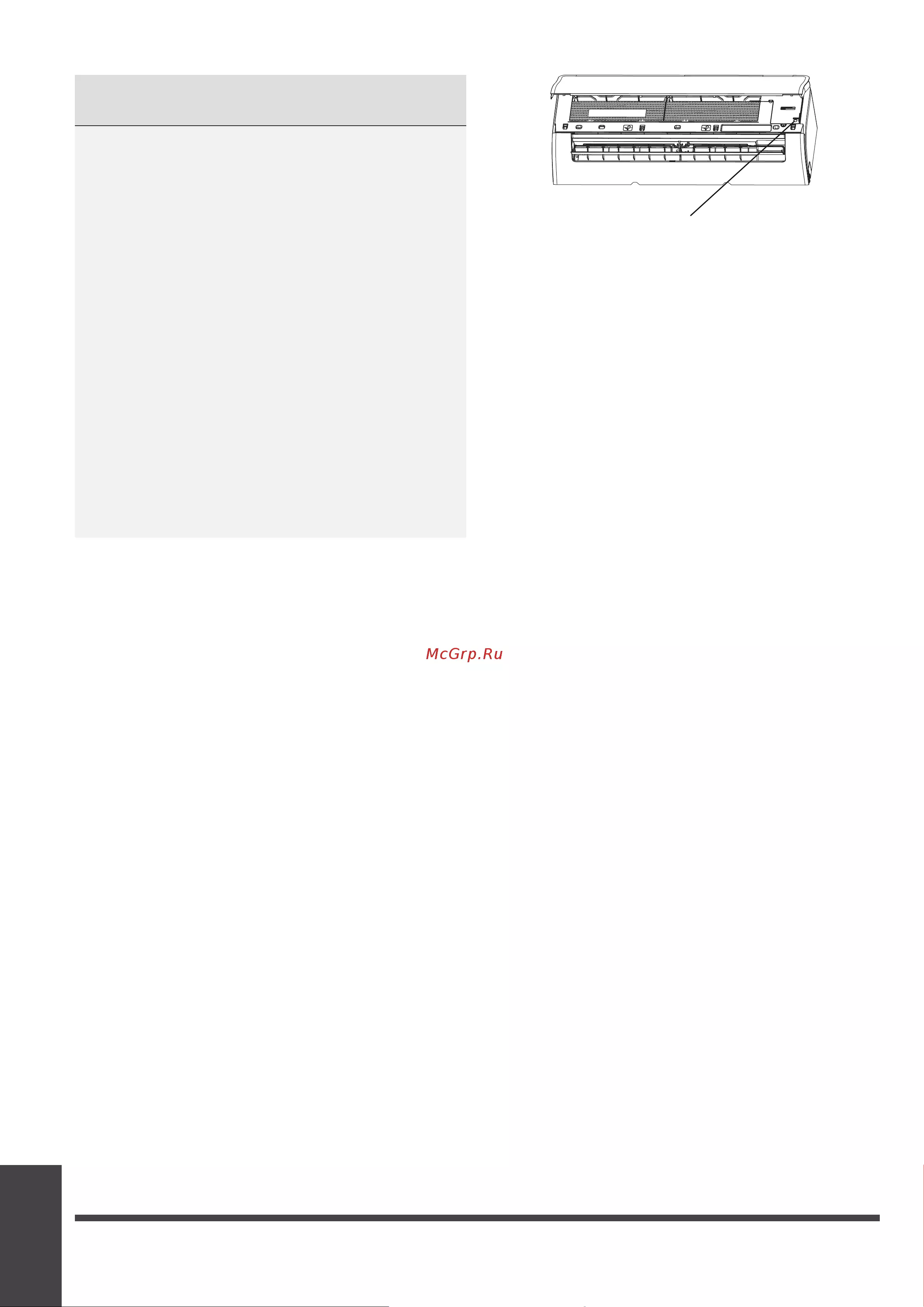

Тестовый запуск
Тестовый запуск
Инструкции по тестовому запуску
Тестовый запуск необходимо проводить
в течение не менее 30 минут.
1. Подключите электропитание к блоку.
2. Для включения кондиционера нажмите
кнопку ON/OFF на ПДУ.
3. Нажимайте кнопку Режим (MODE) чтобы
последовательно выбрать следующие
функции:
• Охлаждение (COOL). Выберите мини-
мально возможную температуру;
• Нагрев (HEAT). Выберите максимально
возможную температуру.
4. Дайте кондиционеру поработать в ка-
ждом режиме в течение 5 минут и про-
верьте следующее.
Перечень необходимых
проверок
ПРОВЕРКА
ПРОЙДЕНА/
НЕ ПРОЙДЕНА
Электрические утечки
отсутствуют
Блок заземлен должным
образом
Все электрические клеммы
закрыты должным образом
Внутренний и наружный
блоки надежно закреплены
Утечки в соединениях труб
отсутствуют
Наружный
блок (2):
Внутренний
блок (2):
Вода из дренажного
шланга стекает должным
образом
Все трубы должным
образом изолированы
Блок в режиме Охлаждение
(COOL) работает должным
образом
Блок в режиме Нагрев
(HEAT) работает должным
образом
Перечень необходимых
проверок
ПРОВЕРКА
ПРОЙДЕНА/
НЕ ПРОЙДЕНА
Жалюзи внутреннего блока
перемещаются должным
образом
Внутренний блок отвечает
на команды пульта ДУ
ПОВТОРНАЯ ПРОВЕРКА СОЕДИНЕНИЙ
ТРУБ
Во время работы давление в холодиль-
ном контуре возрастает. Это может при-
вести к появлению течей, которых не
было при первичной проверке герметич-
ности. Во время тестового запуска еще
раз проверьте отсутствие утечек во всех
соединениях трубопровода хладагента.
См. инструкции в разделе «Проверка
отсутствия утечек газа».
5. После успешного завершения тестового
запуска и успешного прохождения всех
проверок, указанных в Перечне необхо-
димых проверок, выполните следующее:
a. С помощью пульта ДУ восстановите
нормальную рабочую температуру для
блока.
b. Оберните теплоизолирующей лентой
соединения трубопровода хладагента,
которые были оставлены открытыми
при монтаже внутреннего блока.
