Dunavox DAB-41.83DB [34/37] Шаг 1
![Dunavox DAB-41.83DB [34/37] Шаг 1](/views2/2013978/page34/bg22.png)
Перенавешивание дверей для встраиваемых в нишу моделей (DX-25.62, DAB-28.65,
DX-36.80, DX-57.146, DAB-89.215)
Примечания:
• Инструкция подходит только для блока с панелью управления, расположенной на двери.
• Инструкция описывает шаги для блока с уже установленной правой петлей.
• Установка двери происходит справа налево, необходимо использовать 3 новые запасные
части: верхний левый шарнир, верхнюю левую заглушку шарнира, правую заглушку шарнира.
• Все снятые детали должны быть сохранены для последующей возможной переустановки,
за исключением тех, что вышли из употребления.
Шаг 1

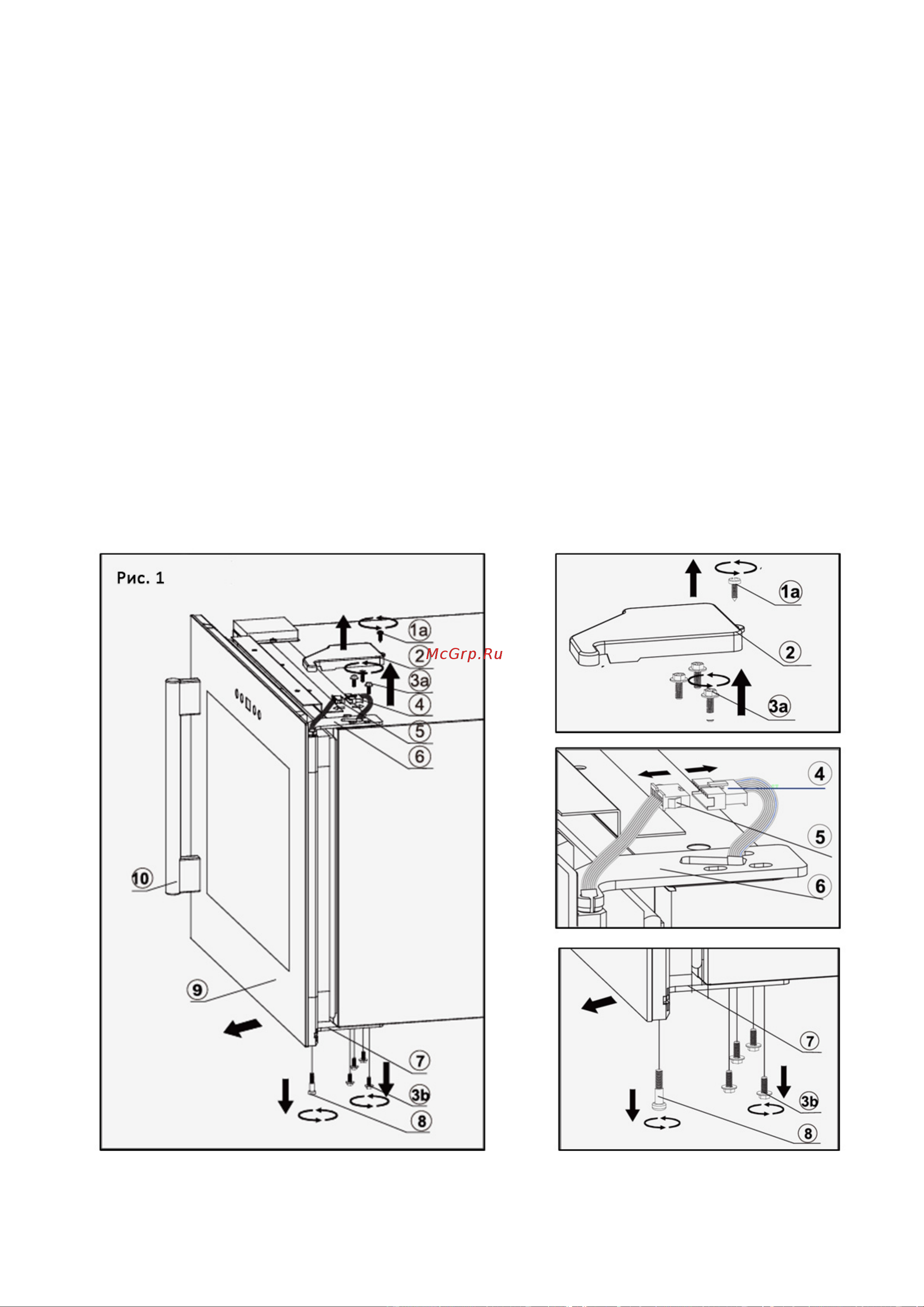

Снятие двери (см. рис. 1).
1. Ослабьте 2 винта (1а) крестовой отверткой и вытащите верхнюю правую крышку
шарнира.
2. Отсоедините провода и ослабьте болты, чтобы вытащить правый верхний шарнир.
3. Ослабьте 4 болта снизу и вытащите нижний шарнир.
4. Аккуратно вытащите дверь.
38
