4

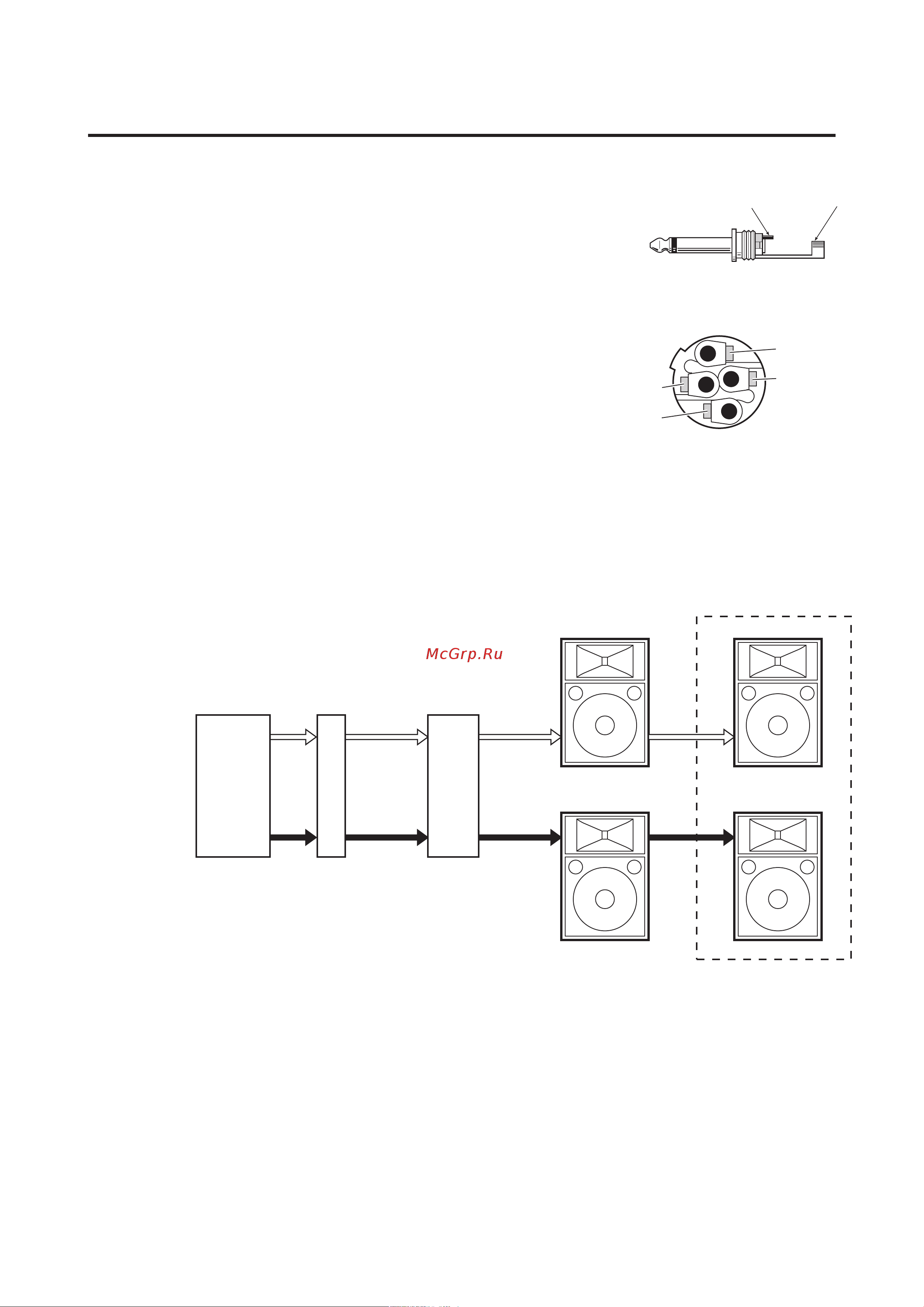

Прежде чем приступить к соединениям
Контакты разъема телефонного типа
Штекеры телефонного типа для подсоединения к разъемам типа jack
должны распаиваться в соответствии с указаниями рисунка справа.
При подключении акустической системы пользуйтесь только ка-
белем правильно выбранного типа для акустических систем, а НЕ
экранированным кабелем для музыкальных инструментов или кабе-
лем для сигналов линейного уровня.
Контакты разъема типа Neutrik NL4FC
Если Вы собираетесь воспользоваться разъемами
данного типа для подачи входного сигнала, штекеры
должны распаиваться в соответствии с указаниями
рисунка справа. При подключении акустической
системы пользуйтесь только кабелем правильно вы-
бранного типа для акустических систем, а НЕ экра-
нированным кабелем для музыкальных инструмен-
тов или кабелем для сигналов линейного уровня.
Полнодиапазонное подсоединение
Каждый из громкоговорителей (кроме C112VA/ C115VA) оснащен четырьмя разъемами для подачи
входного / параллельного сигнала - двумя 1/4-дюймовыми разъемами телефонного типа и двумя разъе-
мами типа Neutrik Speakon NL4FC. Входной сигнал от стереосистемы или усилителей можно подать на
любой из разъемов – телефонного типа или типа Speakon. Одним из незадействованных разъемов мож-
но воспользоваться для соединения дополнительной акустической системы (не забудьте, что в данном
случае следует учесть приведенные ниже правила выбора импеданса).
Правила выбора импеданса
При параллельном подсоединении громкоговорителей выясните номинальное значение сопротивления
нагрузки усилителя мощности. Большинство усилителей мощности способны без опасности работать
на акустическую систему с сопротивлением нагрузки 8 Ом или 4 Ом. Два 8-омных динамика могут быть
безопасно параллельно подключены к одному выходу. Не подключайте 4-омные динамики параллельно
с другими динамиками. Тем не менее, такое подсоединение возможно при использовании усилителя
мощности, который способен без опасности работать при сопротивлении менее 2 Ом. Значения сопро-
тивлений нагрузки акустических систем приведены в таблице на стр.7.
«ГОРЯЧИЙ» (+) «ХОЛОДНЫЙ» (–)
Разъем Neutrik NL4FC
1+ : «ГОРЯЧИЙ» (+)
1– : «ХОЛОДНЫЙ» (–)
2-
(НЕ ЗАДЕЙСТВОВАН)
2+
(НЕ ЗАДЕЙСТВОВАН)
МИКШЕРНЫЙ
ПУЛЬТ
ГРАФИЧЕСКИЙ
ЭКВАЛАЙЗЕР
УСИЛИТЕЛЬ
МОЩНОСТИ
ЛЛ Л
АКУСТИЧЕСКИЕ
СИСТЕМЫ
АКУСТИЧЕСКИЕ
СИСТЕМЫ
ПП П
