Установка системы Sennheiser SDC 8200
56
Подключение дополнительного оборудования
С помощью двух аудио входов AUX IN 1 и AUX IN 2, расположенных на
центральном блоке, вы имеете возможность подключать к системе
микрофоны с соответствующими предусилителями, или подавать в
систему аудио сигналы с дополнительных устройств.
Внешние аудио сигналы подаются в базовый канал, который выходным
для встроенных громкоговорителей пультов.
Выходной сигнал базового канала подается на аудио выход AUX OUT 1.
Через пять аудио выходов AUX OUT 2 - 6 есть возможность подать на
выход любой нужный канал (базовый канал или каналы перевода).
С помощью аудио выходов есть возможность:
● подключить систему звукоусиления/трансляции, посредством
которой базовый канал или канал перевода могут транслироваться в
фойе или в ином помещении,
● передать аудио сигнал базового канала или канала перевода как
"звуковую дорожку" на вещательные системы,
● подключить к центральному блоку инфракрасную систему, что
позволит гостям или делегатам, не имеющим собственного
конференц-пульта, слышать дискуссию с помощью инфракрасных
наушников. В случае использования центрального блока SDC 8200 CU
гости или делегаты имеют возможность выбора между базовым
каналом и до 28 каналами перевода. В случае использования
центрального блока SDC 8200 CU-М гости или делегаты могут
выбирать между базовым каналом и до 4 каналов перевода.
Дополнительно вы можете подключить к центральному
блоку модуль
аналоговых выходов SDC 8200 AO с девятью аудио выходами на
разъемах XLR-3M. На эти выходы можно подать сигнал базового канала
и до восьми дополнительных каналов перевода, с их помощью можно
подключить внешние устройства, такие как устройство записи и др.
Подключение внешних аудио источников
Вы имеете возможность подключить к центральному блоку такие
источники, как проводные микрофоны, радиосистемы, аудио выход
видеомагнитофона, проигрывателя компакт-дисков, и т.д.
Подключаемые источники должны воспроизводить балансный
монофонический сигнал и иметь разъемы XLR-3F.
Внешние аудио сигналы подаются в базовый канал, через который
поступают на встроенные в конференц-пульты громкоговорители.
Чтобы подключить аудио источник:

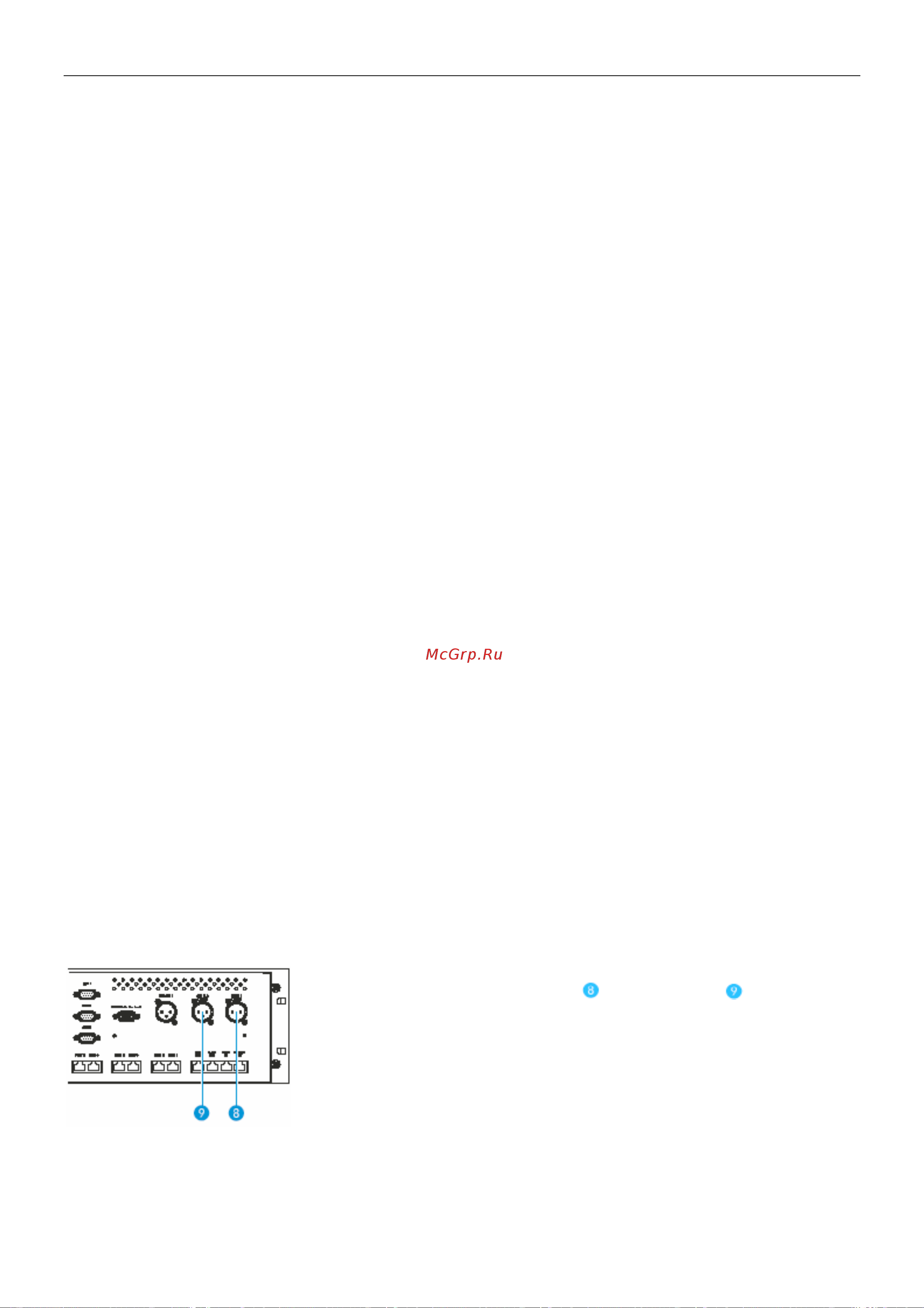

► С помощью кабеля с разъемом XLR-3 подключите источник к одному
из разъемов XLR-3F (AUX IN 1
или AUX IN 2 ) центрального
блока.
► В случае необходимости отрегулируйте входную чувствительность и
громкость аудио входа через операционное меню центрального блока
(см. “Регулировка входной чувствительности аудио входа” и
“Регулировка входного уровня аудио входа” на стр. 106).
С помощью операционного меню центрального блока вы имеете
возможность включать и выключать аудио входы (см. “Включение и
выключение аудио входов или выходов” на стр. 106).
