Viewsonic VA1921a [24/100] Порядок подключения
![Viewsonic VA1921a [24/100] Порядок подключения](/views2/2014651/page24/bg18.png)
19
Порядок подключения
При подключении источника видеосигнала к проектору выполните следующие
действия:
1. Перед выполнением любых подключений выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующие ему кабели.
3. Проверьте надежность подключения кабелей.
Некоторые из соединительных кабелей, показанных на рисунке внизу, могут не входить
в комплект поставки проектора (см. раздел "Комплект поставки" на стр. 6). Их можно
купить в магазинах электронной техники.
Иллюстрации подключения приводятся исключительно в качестве примера. Разъемы
на корпусе проектора могут отличаться от показанных в зависимости от модели
проектора.
Подробную информацию о спо
собах подключения см. на стр. 22-24.

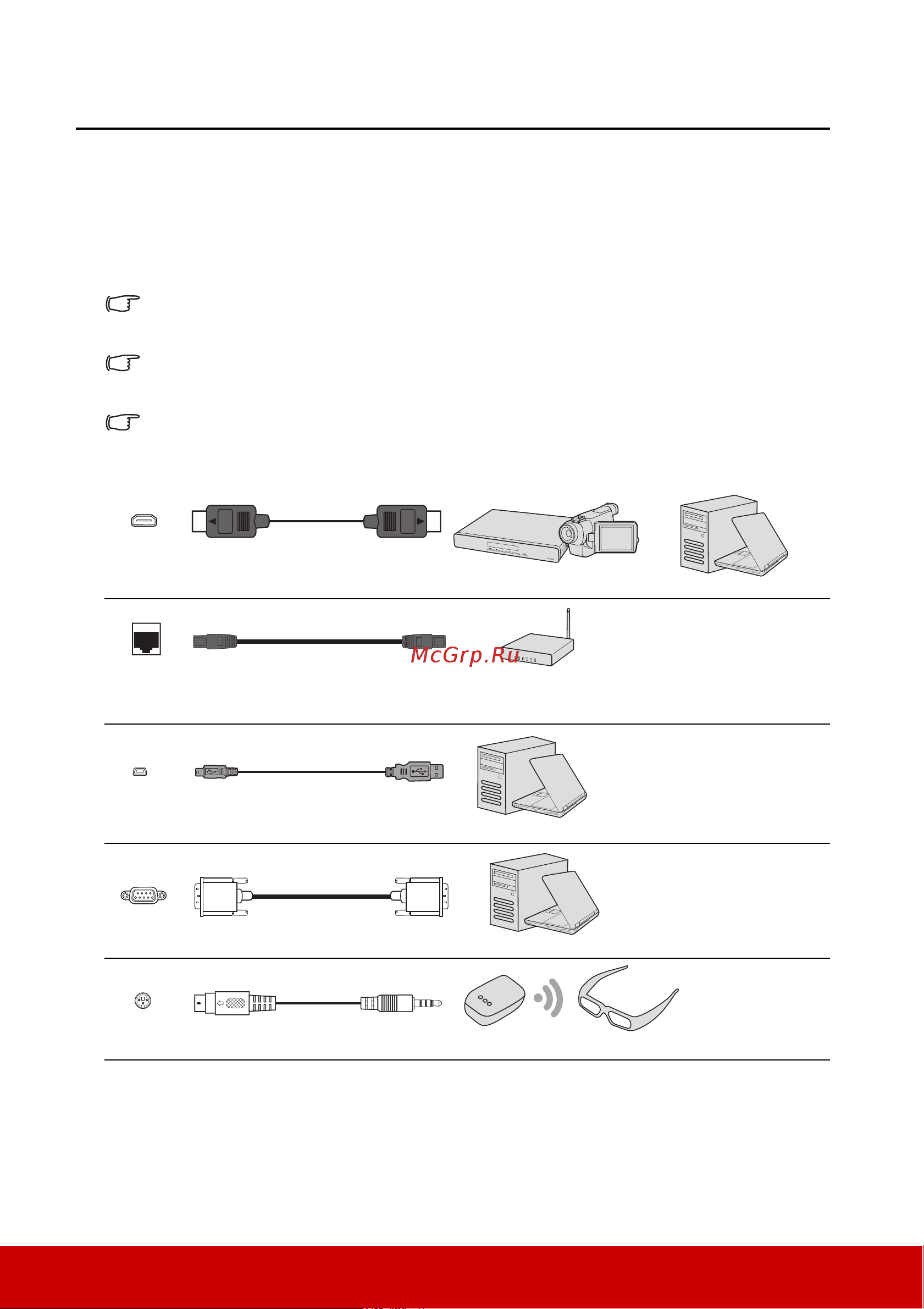

Ниже показаны способы подключения к каждому из разъемов на корпусе проектора.
Разъем
HDMI
Устройство аудио/видео
или
Компьютер
Кабель HDMI
Разъем
локальной
сети (LAN)
Кабель RJ45
Интернет
Разъем
Mini USB
USB-кабель
Компьютер
RS232
Кабель RS232
Компьютер
3D
VESA
Кабель излучателя 3D
Очки 3D
