Viewsonic VA1921a [38/100] Точная настройка четкости изображения
![Viewsonic VA1921a [38/100] Точная настройка четкости изображения](/views2/2014651/page38/bg26.png)
33

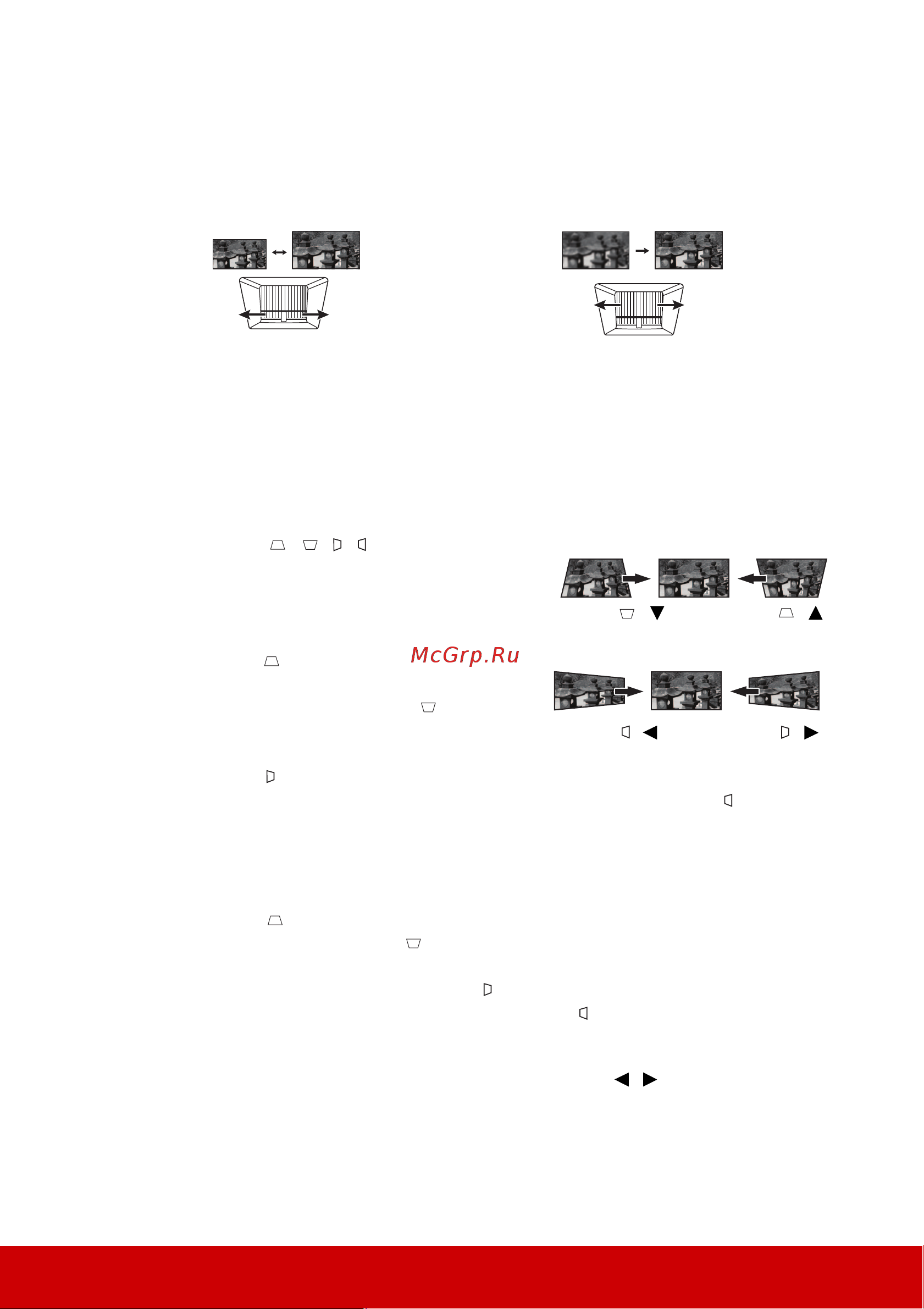

Точная настройка четкости изображения
Коррекция трапецеидальных искажений
Трапецеидальные искажения изображения возникают при проецировании не под
прямым углом к экрану.
Для устранения этой ситуации, помимо регулировки высоты проектора, нужно также
вручную скорректировать искажение одним из следующих способов.
• С помощью пульта ДУ
1. Нажмите ///, чтобы открыть
страницу коррекции трапецеидальных
искажений.
2. Для корректировки трапецеидальных
искажений в верхней части изображения
нажмите . Для к
орректировки
трапецеидальных искажений в нижней
части изображения нажмите . Для
корректировки трапецеидальных
искажений в правой части изображения
нажмите . Для коррекции
трапецеидальных искажений в левой части изображения нажмите .
• При помощи экранного меню
1. Откройте экранное меню и перейдите в меню
ДИСПЛЕЙ >
Трапецеидальность > Ручн.
2. Нажмите Enter.
3. Нажмите для коррекции трапецеидальных искажений в верхней части
изображения или нажмите для коррекции трапецеидальных искажений в
нижней части изображения. Для корректировки трапецеидальных искажений в
правой части изображения нажмите . Для коррекции трапецеидальных
искажений в левой части изображения нажмите .
Проектор может автоматически корректировать вертикальные трапецеидальные
искажения. Для этого о
ткройте экранное меню, перейдите в раздел ДИСПЛЕЙ >
Трапецеидальность > Авто верт. Трапеции и нажатием / выберите Вкл.
1. С помощью кольца
масштабирования отрегулируйте
размер проецируемого
изображения.
2. При необходимости увеличьте резкость
изображения, вращая кольцо
фокусировки.
Нажмите /
Нажмите /
Нажмите / Нажмите /
