НАСОС СКВАЖИННЫЙ

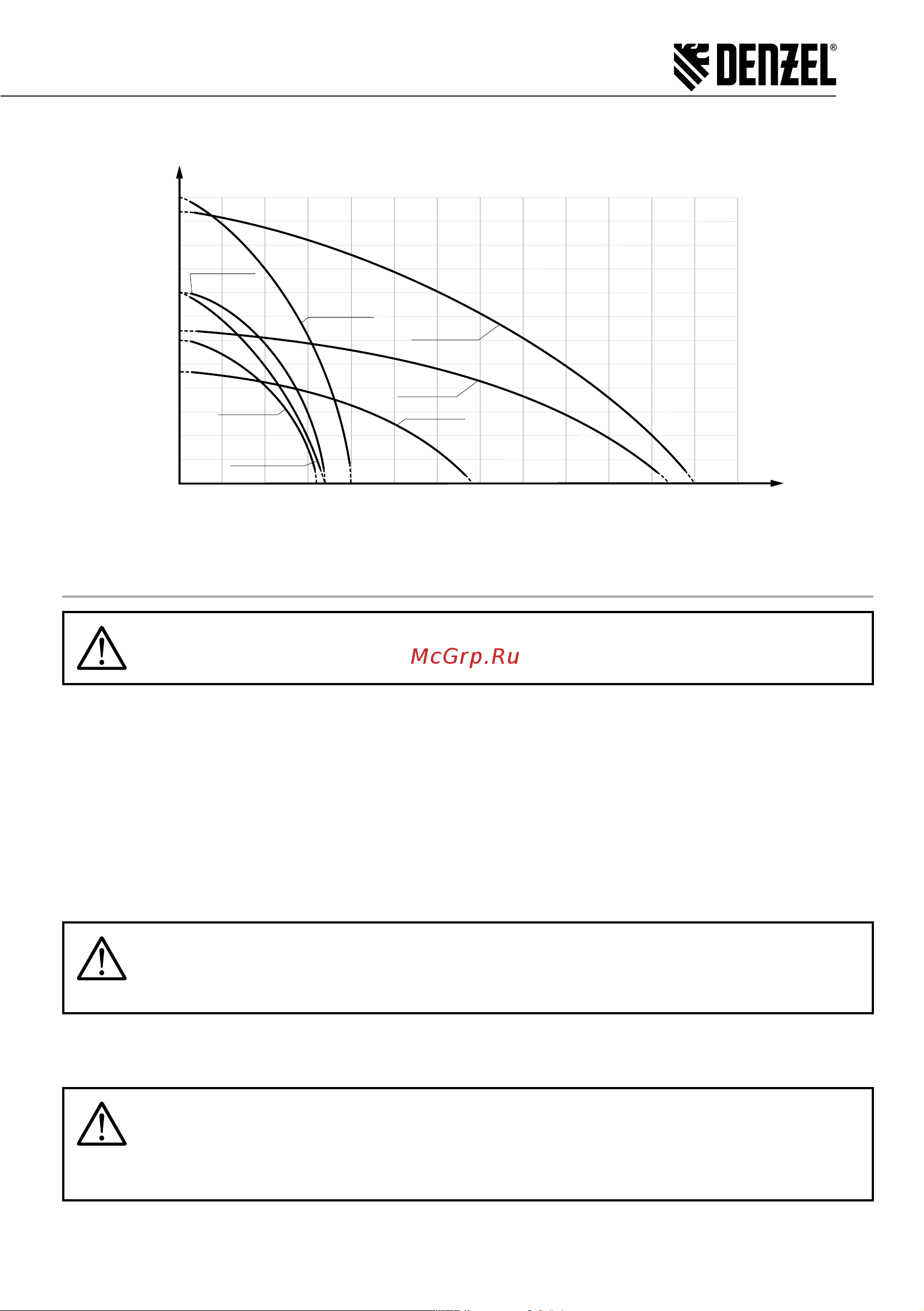

Напорно-расходные характеристики насосов

30001000 2000 4000 5000 6000

100

125

150

DWS-4-100

DWS-3,5-100

DWS-4-150

DWC-3-60

DWS-3-75

DWC-4-80

DWC-4-140

Q , л/ч

, м

Рис. 2

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Для ввода насоса в эксплуатацию необходимо:

1. Убедиться в отсутствии механических повреждений электрического кабеля питания.

2. При большой глубине погружения насоса и необходимости удлинения кабеля питания допускается

наращивание электрического кабеля только с использованием специализированной термоусажива-

емой муфты или заливной кабельной муфты для водопогружных кабелей. Предварительно соеди-

ните провода соответствующего цвета изоляции при помощи пайки, сварки, плотной скрутки или

специальных коннекторов, входящих в комплект муфты. Для наращивания необходимо использо-

вать кабель с сечением токоведущих жил не менее сечения жил кабеля насоса.

3. Для насосов с выносным блоком управления следует установить коробку в удобном для управления

иобслуживания месте.

Подключить кабель питания насоса к клеммной колодке блока управления, пропустив кабель через

отверстие, согласно схеме, приведенной на внутренней стороне крышки коробки (рис. 3).

ВНИМАНИЕ!

Подключение насоса к сети без заземляющего (зануляющего) контакта запрещено.

ВНИМАНИЕ!

Заземляющий провод маркирован желто-зеленым цветом. Запрещается соединение

заземляющего провода с проводами другого цвета изоляции.

ВНИМАНИЕ!

Блок управления (в зависимости от модели насоса) и штепсельную розетку необходимо

разместить под навесом или в помещении, защитив их от возможного воздействия

брызг воды и атмосферных осадков.
