8
НАСОС СКВАЖИННЫЙ

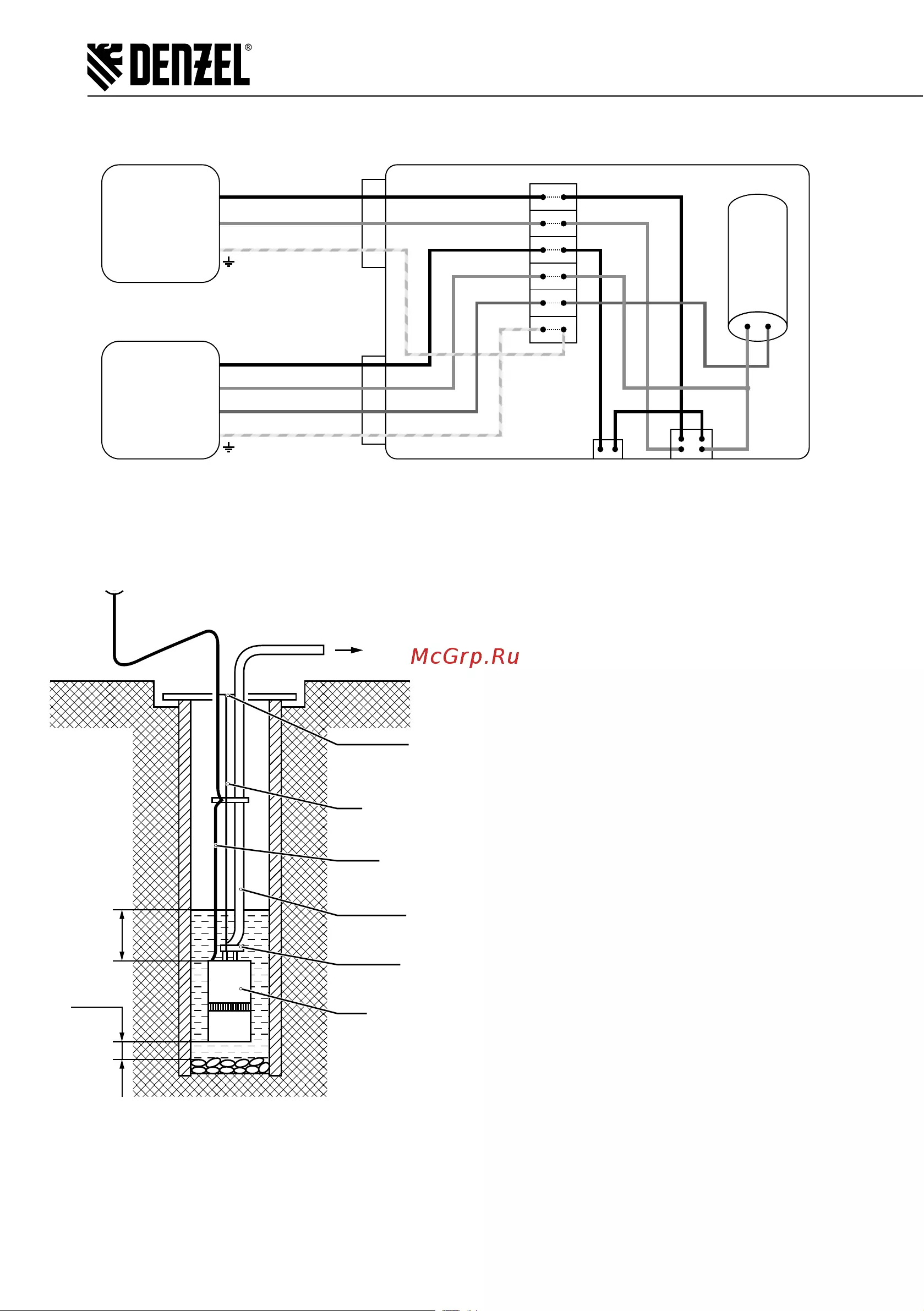

Схема подключения кабеля насоса
Конденсатор
ON (Вкл) / OFF (Выкл)Предохранитель
Черный / N
Синий / L
Черный / N
Синий / L
Коричневый / L
C
Заземление
Заземление
Сеть
Двигатель
Рис. 3
Схема установки насоса
точка подвеса
трос
кабель
питания
шланг или
трубопровод
переходник
насос
мин. 0,8 м
макс. 80 м
Рис. 4
4. Соединить электронасос с помощью переходни-
ков с напорным трубопроводом или шлангом с про-
ходным диаметром не менее 1 дюйма. При монтаже
не допускайте попадания инородных тел, острых
предметов и т. п. в заборные ивыходные отверстия
электронасоса во избежание повреждения внутрен-
них элементов. Для исключения возможности обрат-
ного слива воды и засорения насосной части реко-
мендуется установить обратный клапан на выходе
насоса.
5. Закрепить трос к проушинам в крышке электро-
насоса, при этом необходимо использовать обе про-
ушины, имеющиеся на насосе.
6. Для упрощения спуска насоса в скважину имеет
смысл скрепить трос, кабель питания итрубопровод
или шланг с помощью кабельных хомутов. Исполь-
зовать металлическую проволоку для этих целей
не рекомендуется во избежание повреждения скре-
пляемых элементов при возможной вибрации при
работе.
7. Опустить электронасос в воду и закрепить трос
над скважиной, колодцем и т.п. Насос должен быть
расположен не менее чем в 80 см от дна и 50 см
от поверхности воды (см. схему установки насоса,
представленную на рис. 4).
При опускании электронасоса оберегайте электрический кабель от возможных повреждений. Спуск
электронасоса в скважину или колодец производите, удерживая трос и трубопровод, следите за тем,
чтобы кабель питания не воспринимал нагрузок и не имел возможности попасть между насосом истен-
кой скважины. Опустив электронасос в скважину, закрепите трос и трубопровод на поверхности таким
образом, чтобы вес трубопровода и находящейся в нем воды не передавался на кабель питания.
