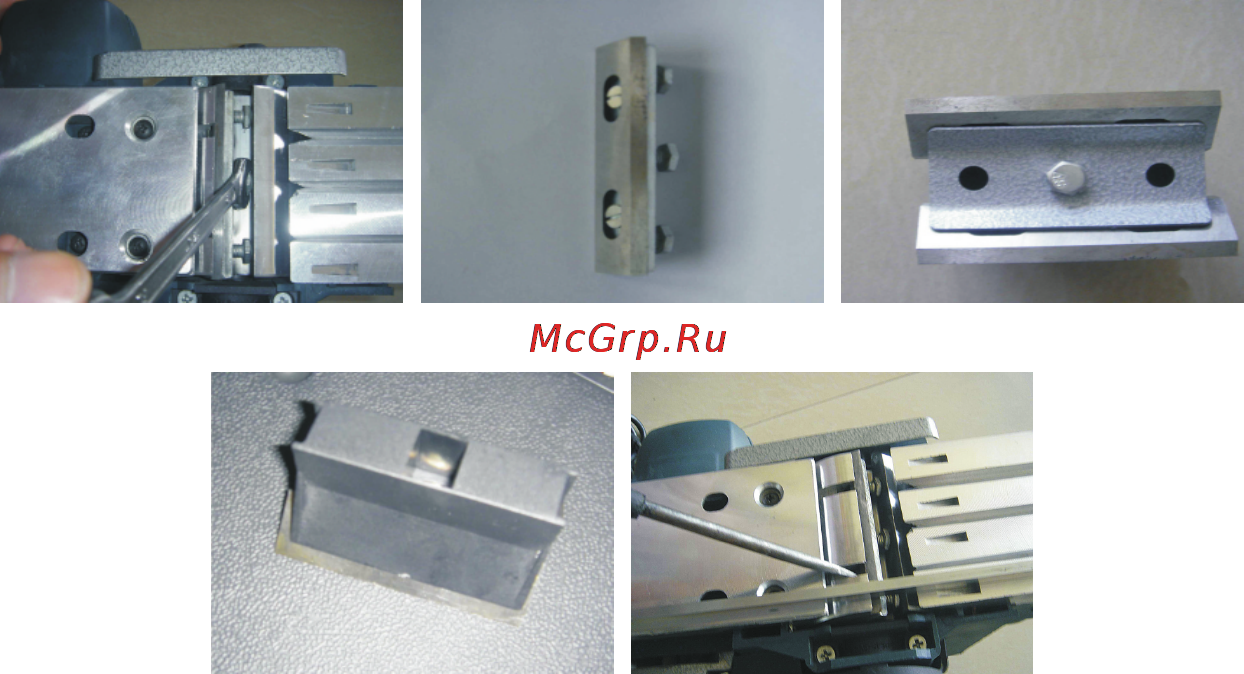

искрение щеток на коллекторе которое сопровождается появлением кругового огня на его поверхности появление запаха ил и дыма характерного для горящей изоляции поломка или появление трещин в корпусных деталях рукоятке повреждение или затупление ножей повреждение резьбы на деталях крепления ножей 5 5 Разрешается производить работы рубанком без индивидуальных диэлектрических средств защиты 6 Подготовка к работе Внимание Запрещается начинать работу рубанком не выполнив требований по технике безопасности указанных в разделе 5 6 1 После транспортировки рубанка в зимних условиях при работе в помещении необходимо выдержать его при комнатной температуре не менее двух часов Перед включением убедиться в полном высыхании влаги на рубанке 6 2 Произвести проверку заточки ножей при необходимости заточить или заменить их Для правильной эксплуатации ножи требуют регулярной заточки Заточка производится по задней грани ножа не допуская перегрева появления цветов побежалости при этом рекомендуется снимать минимальный слой металла Для устранения дефектов заточки заусенец и др и для получения большей остроты режущей кромки ножи правят мелкозернистым бруском 6 3 Для установки ножей сначала уберите все стружки или посторонние предметы налипшие на барабан Используйте лезвия одинакового размера и веса в противном случае возможна вибрация барабана которая может вызвать плохое строгание или поломку инструмента Установка ножей показана на рис 2 Снятие ножей Рис 2 Переверните рубанок рабочей поверхностью верх Зафиксируйте рабочий вал так чтобы он не вращался Снимите прижимную пластину с ножом открутив три винта кл ючем А Снимите нож с направляющей пластины Б Заточка ножей Установите ножи в устройство для заточки ножей так как показано на рис В Г Заточите ножи о наждачный брусок Установка ножей Рис 2 Заточенный нож соедините с прижимной пластиной Установите прижимную пластину с ножом на рабочий вал и закрепите тремя винтами Регулировка ножа по высоте производиться как показано на рис Д Внимание После установки ножей в рабочее положение необходимо установить нулевую глубину строгания и не включая рубанок проворачивая вручную фрезу убедитесь в ее свободном вращении 6 4 Приспособление для стационарной установки рис 2 3 Для закрепления рубанка в приспособлении для стационарной установки необходимо Установить приспособление основанием 1 на верстаке рабочем столе и закрепить через четыре отверстия 2 Убедиться что рубанок отключён от сети электропитания снять направляющую линейку 7 рис 1 если была установлена на рубанке Установить рубанок в перевёрнутом положении на стойки 4 и седло 7 соблюдая ориентацию шнуром питания как показано на рис 3 При этом вершина рукоятки рубанка должна разместиться в гнезде 7 основания приспособления Вставить два винта 5 в отверстия стоек 4 завернуть до упора в соответствующие отверстия на корпусе рубанка Вставить винты 6 в отверстия седла 7 заверните их и затяните Установите защитный кожух 8 в гнездо на стойке приспособления зафиксируйте винтом 5 Проверьте надёжность крепления свободного перемещения и четкость срабатывания защитного кожуха 8 7 Использование 7 1 Бытовой электрический рубанок не рассчитан на длительный беспрерывный режим работы После пятнадцати минут работы необходимо дать рубанку как минимум пять минут отдыха чтобы он остыл г Д Рис 2 8 9
