4
Русский
DDC (Display Data Channel - Канал данных
дисплея)
Для облегчения процесса установки монитор готов к автоматическому
подключению к вашей системе ("включай и работай") в том случае, если ваша
система также поддерживает протокол DDC. DDC - это протокол передачи
сигналов, посредством которого монитор автоматически информирует главную
систему о своих возможностях, например, о поддерживаемом разрешении и
соответствующей частоте синхронизации. Монитор поддерживает стандарт
DDC2B.

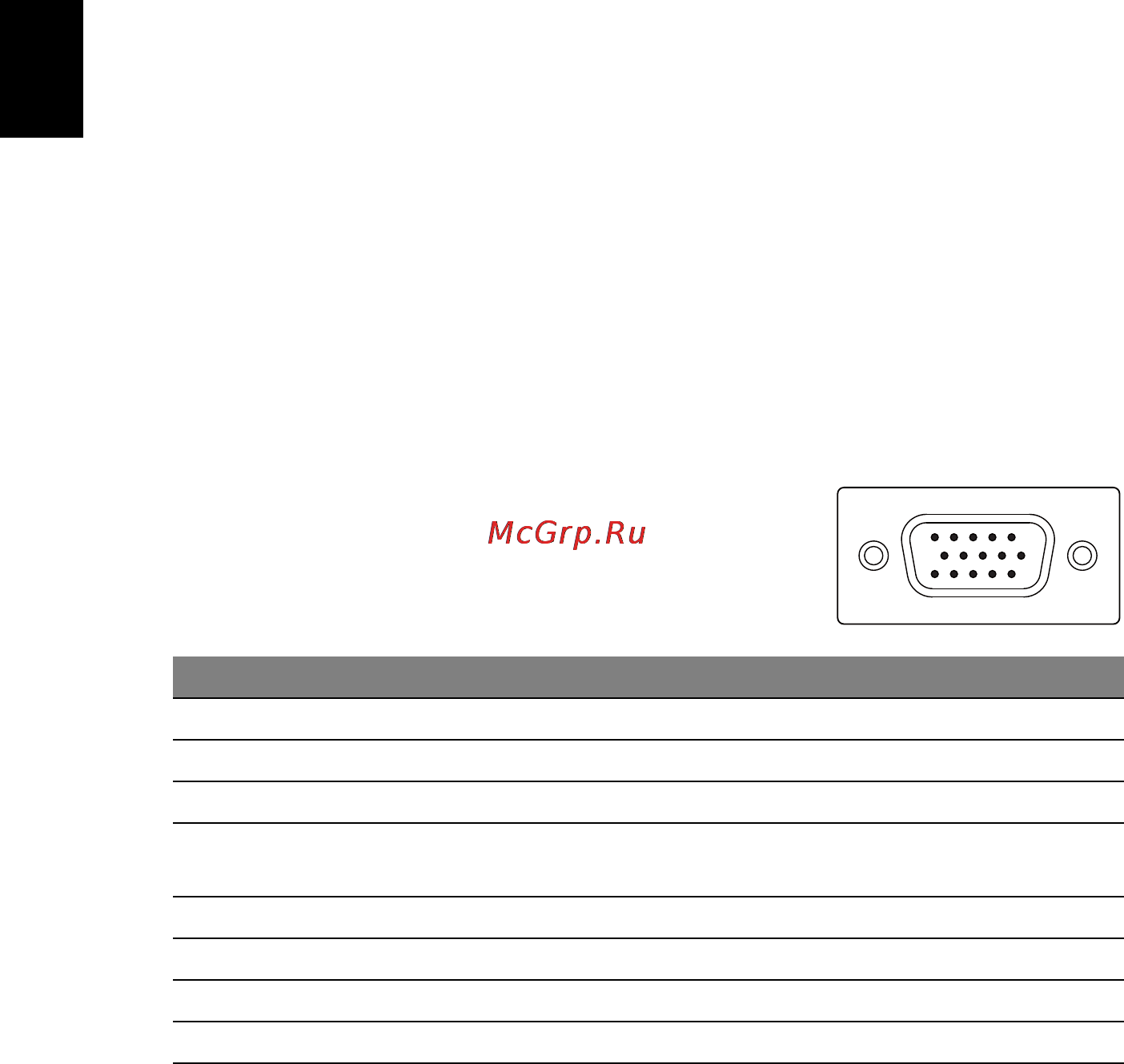

Назначение контактов разъема
15-контактный сигнальный кабель
цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Красный 9+5 В
2 Зеленый 10 Логическая земля
3 Синий 11 Земля монитора
4 Земля монитора 12 DDC-последовательные
данные
5 DDC-обратный провод 13 Строчная синхронизация
6R-земля 14 Кадровая синхронизация
7G-земля 15 DDC-тактовый сигнал
8B-земля
15
6
10
11
15
