Установка
Выбор оборудования для установки

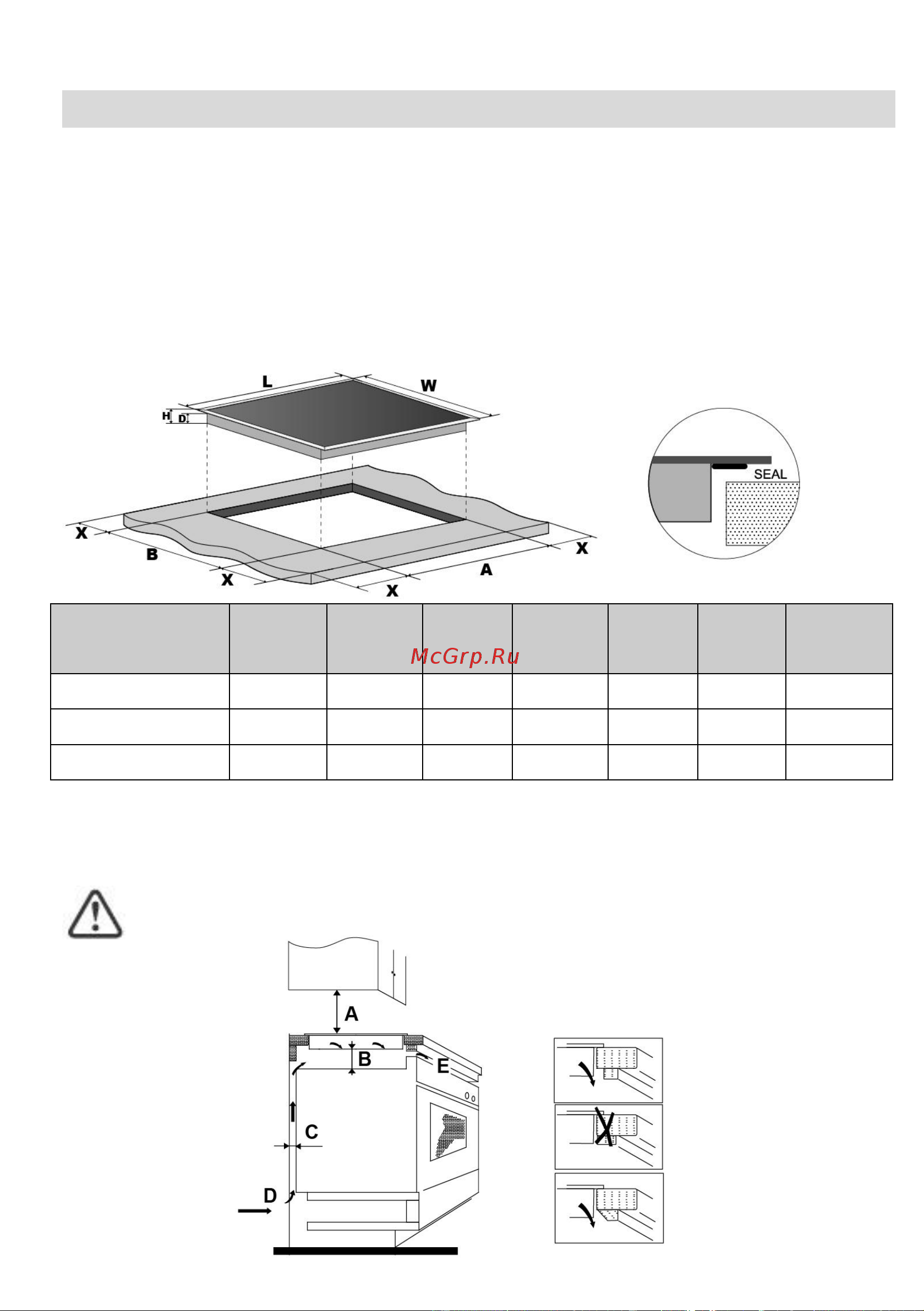

Вырежьте рабочую поверхность в соответствии с размерами, указанными на
чертеже.
Вокруг отверстия следует предусмотреть пространство не менее 5 см для
установки и использования.
Убедитесь, что толщина рабочей поверхности составляет не менее 30 мм.
Выбирайте теплостойкий материал рабочей поверхности, чтобы избежать
крупной деформации, вызванной тепловым излучением от горячей пластины.
Как показано ниже:
При любых обстоятельствах обеспечьте хорошую вентиляцию индукционной
варочной панели, а отверстия входящего и выходящего воздуха должны
быть не блокированы. Проверьте, что индукционная варочная панель
находится в хорошем рабочем состоянии, как показано ниже
Примечание: Безопасное расстояние между варочной панелью и
шкафом над ней должно быть не менее 0 мм.
L
(мм)
W
(мм)
H
(мм)
D
(мм)
A
(мм)
B
(мм)
X
(мм)
590 520
60 56
560
490
450 510 62 58 425 495
288 520 60 56 268 500
Тип панели
Панель с 4 зонами
Панель с 3 зонами
Панель с 2 зонами
не менее 50
не менее 50
не менее 50
