19. ОСУШ. түймесі - Кептіру режимін таңдау үшін қолданылады
20. ТЕМП+/ТЕМП- түймелері – қажетті температура мəнін орнату үшін
21. АВТО ЖАЛЮЗИ түймесі - жалюзилердің тербелістерін жəне ауа ағынының бағытын реттеу үшін қолданылады
22. түймелері - уақыт мəндерін реттеу үшін қолданылады
23. ЭКСТРА ФУНКЦИИ түймесі (түйме «ДОПОЛН.ФУНКЦИИ» немесе «СПЕЦ.ФУНКЦИИ» деп белгіленуі мүмкін) -
қосымша функцияларды таңдау үшін қолданылады:
- ауа ағынының бағытын реттеу
- ауа ағынын бөлу режимі № 1
- ауа ағынын бөлу режимі № 2
- жалюзилердің бастапқы күйіне оралу
- «Турбо» режимін қосу
24. ПОДТВ/ВЫЙТИ түймесі - түймесі таймер бағдарламасын жəне басқа қосымша функцияларды растау/болдырмау
үшін пайдаланылады
25. СБРОС түймесі - қашықтан басқару пульті сəтсіз болған жағдайда жұмысын баптандыру үшін. Түймені өткір затпен
басу керек.
1
2
3
4
4
KZ

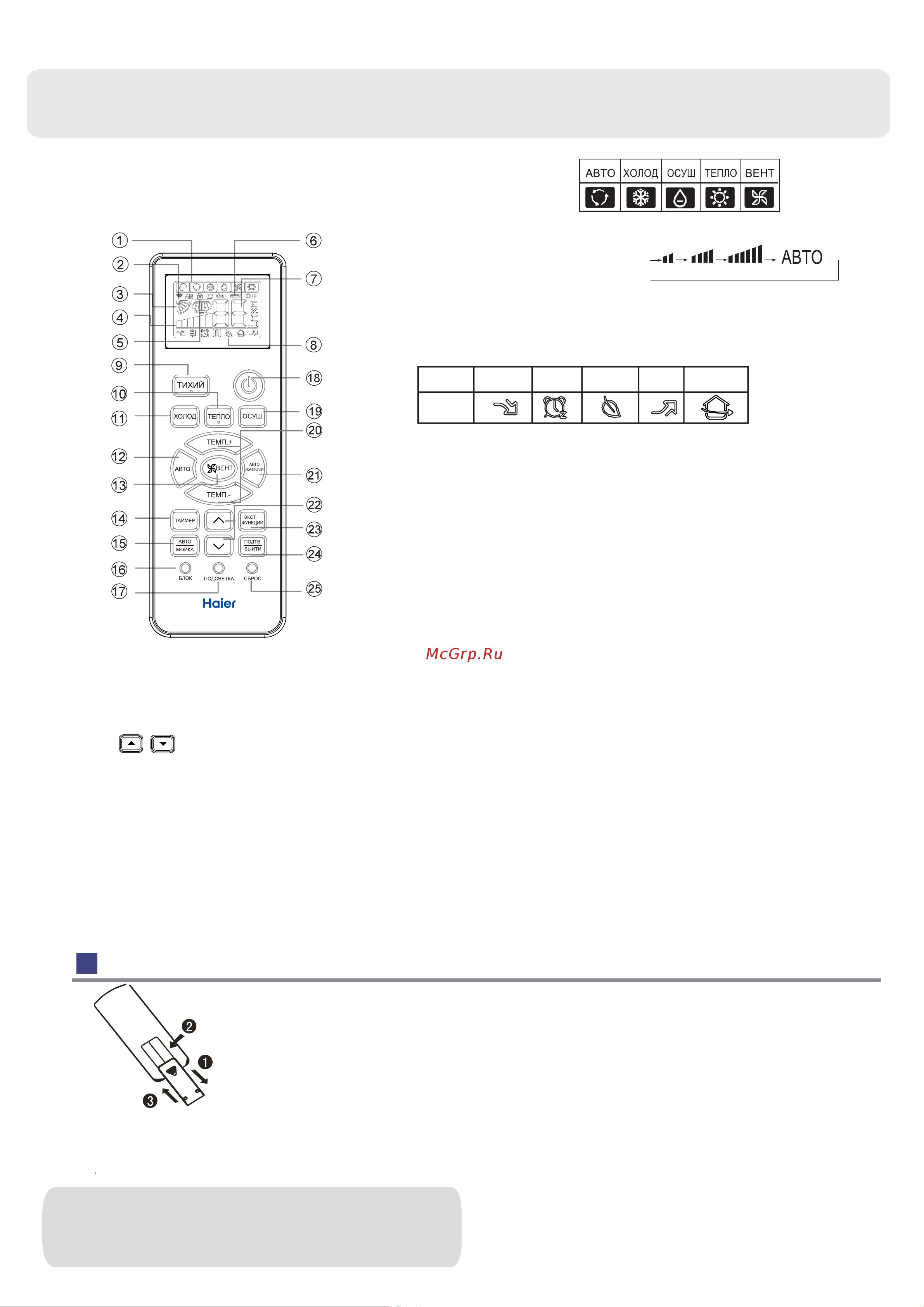

Кондиционердің негізгі бөліктері
Қашықтан басқару
пульті
1. Жұмыс режимінің көрсеткіші
Автоматты
Салқын-
дату
Кептіру
Жылыту
Желдету
АвтоматтыТөмен Орташа Жоғары
2. Сигнал беру көрсеткіші
3. ЖАЛЮЗИ жұмысының көрсеткіші
4. Желдеткіш жылдамдығының көрсеткіші
5. Қашықтан басқару пульті құлыптау функциясының (БЛОК) көрсеткіші
6. Таймер функциясының көрсеткіші (
ТАЙМЕР ON / ТАЙМЕР OFF)
7. Берілген температураны көрсеткіші
8. Қосымша функцияларды көрсеткіші
Жұмыс
режимі
Дисплей
белгішесі
ТИХИЙ
Тыныш
СОН
Ұйқы
ЗДОРОВЬЕ
Денсаулық
ТУРБО
ВОЗДУХ
Таза ауа
9. ТИХИЙ түймесі - Тыныш режимін таңдау үшін қолданылады
10.ТЕПЛО түймесі - жылыту режимін таңдау үшін қолданылады
11. ХОЛОД түймесі - салқындату режимін таңдау үшін қолданылады
12. АВТО түймесі - Автоматты режимін таңдау. Салқындату жəне Жылыту
режимдері арасында ауысу бөлме температурасына байланысты автомат-
ты түрде орындалады.
13. ВЕНТ түймесі - желдеткіштің жылдамдығын таңдау үшін қолданылады:
төмен, орташа, жоғары, автоматты таңдау
14. ТАЙМЕР түймесі - таймер бағдарламасын орнату
15. АВТО МОЙКА түймесі - буландырғышты тазалау функциясын таңдау үшін
пайдаланылады
16. БЛОК түймесі - қашықтан басқару пультінің түймелерін құлыптау үшін
17. ПОДСВЕТКА түймесі - ішкі блок ақпараттық дисплейінің артқы жарығын қосу
18. ВКЛ/ВЫКЛ түймесі - кондиционерді қосу жəне өшіру үшін қолданылады
Батарея бөлімінің қақпағын суретте
көрсетілгендей көрсеткі бағытында
тарту арқылы алыңыз.
Батареяларды салыңыз (2 дана,
R-03
түрі, AА саусақ).
Батареяларды орнату
Батарея бөлімін қақпақпен жабыңыз.
Орнату кезінде полярлықты сақтаңыз
" + " / " - ".
ЕСКЕРТУ:
Егер қашықтан басқару пультін ұзақ уақыт пайдалану жоспарланбаған болса,
батареяларды қашықтан басқару құралынан алыңыз. Батареяларды алып
тастағаннан кейін дисплейде қандай да бір сурет пайда болса, «СБРОС»
түймесін басыңыз.
Қашықтан басқару пультінің пайдалану бойынша кеңестер:
● Қашықтан басқару пульті мен кондиционер арасындағы қашықтық 7
метрден аспауы керек. Сигналдың жолында ешқандай кедергілер
болмауы керек.
● Электроимпульстік немесе электромагниттік кедергілер, соның
ішінде флуоресцентті лампалар немесе ұялы телефондар ИК-сиг-
налды қабылдауға кедергі жасайды. Сондықтан қашықтан басқару
пультінен ішкі блоктың ИК қабылдағышына дейінгі қашықтық кедергі
қуатына байланысты азайтылуы керек.
● Қашықтан басқару пультінің дисплейіндегі таңбалар тым ашық
немесе тым күңгірт болса, қашықтан басқару пультінің батареяла-
рын ауыстырыңыз.
● Қашықтан басқару пульті дұрыс жұмыс істемесе, батареяларды
шығарып, бірнеше минуттан кейін қайта орнатыңыз.
