![Haier HSU-09HRM103/R3 [84/90] Электр қосылымы](/img/pdf.png)
Haier HSU-09HRM103/R3 [84/90] Электр қосылымы

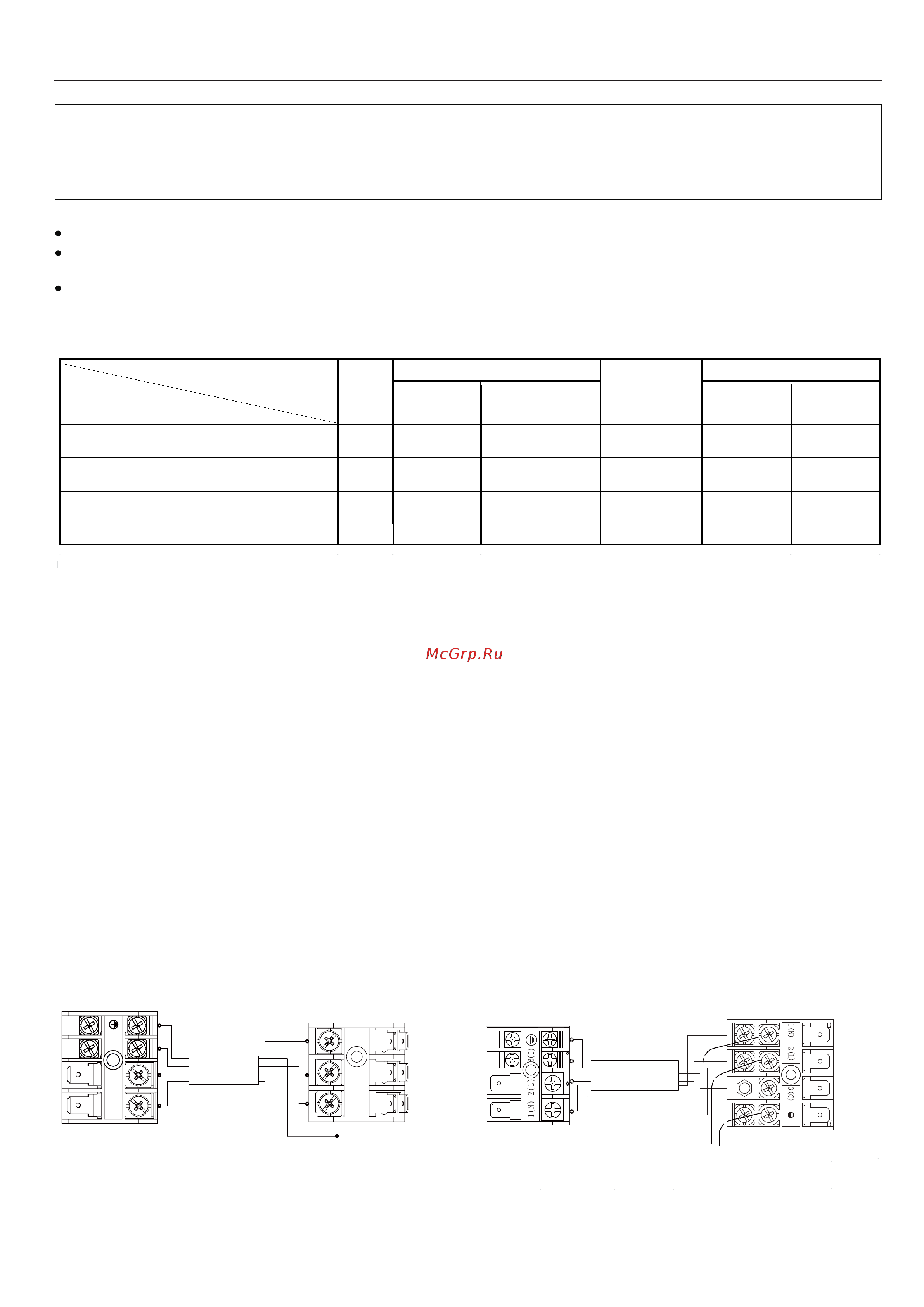

![Haier HSU-09HRM103/R3 [84/90] Электр қосылымы](/views2/2015298/page84/bg54.png)
40
ҚАТЕРЛІ!
Электр қосылымы
KZ
Сыртқы блокты орнату
Осы ережелерді сақтамау өлімге жəне ауыр жарақатқа əкелуі мүмкін.
● КЕЗ-КЕЛГЕН ЭЛЕКТР ЖҰМЫСТАРЫН ЖАСАМАС БҰРЫН, КОНДИЦИОНЕРДІ ҚУАТ
● КУШ ЖЕЛІСІН ҚОСПАС БҰРЫН АЛДЫМЕН ЖҮЙЕНІ ЖЕРГЕ ҚОСУ КЕРЕК.
Желілік жəне блокаралық кабельдердің қимасын таңдау
Электр монтаждау жұмыстарын жүргізу кезіндегі талаптар
Электр монтаждау жұмыстарын осындай жұмыстарды жүргізуге уəкілетті білікті мамандар ғана орындауы тиіс.
Бір түйіспелі блокқа (ұстағыш блогында орналасқан) үш сымнан артық қосуға болмайды. Ұстатқыштарға қосылатын сымдардың ұштарында
қысқыш ұластырғыш ілмектер жасалуы керек. Сым оқшауланған кабель қысқышымен бекітілуі керек.
Тек мыс сымдарды пайдалану керек.
Ұсынылған кабель қималары жəне сақтандырғыш номиналдары кестеде көрсетілген. (Деректер кабель ұзындығы 20 м жəне желідегі кернеудің
2%-дан аз ауытқуы үшін берілген).
Параметр
Блок моделі
Фазалар
саны
Тізбекті үзгіштің ток нормативі
Ажыратқыш
(бас ажыратқыш),
А
Ток жүктемесінен
қорғайтын автоматты
ажыратқыш, А
Желілік
кабельдің
минималды
қимасы,
мм
2
Автоматты
ажыратқыш,
А
Тоқтың кемуі,
мА
Жердің ағып кетуінен қорғау
•
Зақымдалған жағдайда кабельді сол типтегі кабельмен ауыстыру керек. Ауыстыруды жабдық өндіруші, уəкілетті сервистік орталықтың өкілі
немесе уəкілетті білікті маман жүзеге асыруы керек.
•
Кондиционердің электрмен қоректенуі электр Монтаждау жұмыстарын орындау үшін қолданыстағы өңірлік нормалар мен ережелерге сəйкес
қосылуы тиіс.
•
Барлық кабельдерде еуропалық таңбаланған сымдар болуы керек. Монтаждау жұмыстарын жүргізу кезінде кəбілдерді ажырату кезінде жерге
қосу кəбілін соңғы кезекте ажырату қажет.
•
Қуат жəне блок аралық кабельдер жеткізу жиынтығына кірмейді. Кабельдерді пайдаланушы өздігінен сатып алуы керек.
•
Жанған жағдайда блоктың басқару тақтасындағы сақтандырғышты Т25А / 250В типті сақтандырғышпен ауыстыру керек.
•
Барлық полюстерді ажырататын жарылысқа төзімді автоматты ажыратқышты кондиционерді электр қуат көзі үшін тізбекті үзгіш ретінде
пайдалану керек. Ажыратылған кезде түйіспелер арасындағы қашықтық кем дегенде 3 мм болуы керек. Ажыратқыш стационарлық сымдарға
орнатылуы керек.
•
Сыртқы жəне ішкі блоктардың ұстағыш қысқыштарының панельдері арасындағы қашықтық 5 метрден аспауы тиіс. Егер қашықтық 5 метрден
асса, кабельдің қимасы қолданыстағы нормаларға сəйкес ұлғайтылуы керек.
•
Күштік электрлік тізбегінде жарылысқа төзімді ажыратқышты қамтамасыз ету қажет.
Қосылу тəртібі
1) Бүйірінде орналасқан бекіту бұрандаларын алыңыз. Содан кейін алдыңғы қызмет көрсету тақтасын бөлшектеңіз.
2) Сымдар схемасына сəйкес кабель тармақтарын ұстағыштарға қосыңыз. Сымдарды ұстағыштардың жанындағы кабель қысқышымен бекітіңіз.
3) Кабельдің ұшын құрылғының бүйірлік панелінде орналасқан кабельді енгізу тесігі арқылы ұстағыш панеліне жеткізу керек.
Назар аудару!
Кабельді қосу көрсетілген электр схемасына сəйкес жүзеге асырылуы керек. Бұл талапты сақтамау жабдықтың істен шығуына əкелуі мүмкін.
Сыртқы блокІшкі блок Ішкі блок
Сыртқы блок
1
20
15
1 20 30
1 20
15
1.5 20 30
1 25 20 2.5 25 30
HSU-24HRDN103/R3(DB)-OUT
HSU-24HRM103/R3(DB)-OUT
HSU-09HRDN103/R3(DB)-OUT
HSU-09HRM103/R3(DB)-OUT
HSU-12HRDN103/R3(DB)-OUT
HSU-12HRM103/R3(DB)-OUT
HSU-18HRDN103/R3(DB)-OUT
HSU-18HRM103/R3(DB)-OUT
HSU-09HRDN103/R3(DB)-OUT/HSU-12HRDN103/R3(DB)-OUT
HSU-09HRM103/R3(DB)-OUT /HSU-12HRM103/R3(DB)-OUT
1(N) 2(L)
3(C)
1
2
3(C)
9k：4G1.0 мм
2
4G1.0 мм
2
HSU-18HRDN103/R3(DB)-OUT/HSU-24HRDN103/R3(DB)-OUT
HSU-18HRM103/R3(DB)-OUT /HSU-24HRM103/R3(DB)-OUT
12k：4G1.5 мм
2
9k：Қуатты кабель ≥3G1.0 мм
2
12K
：Қуатты кабель ≥
3G1.0 мм
2
18k：Қуатты кабель ≥3G 1.5 мм
2
24K
：Қуатты кабель ≥
3G 2.5 мм
2
