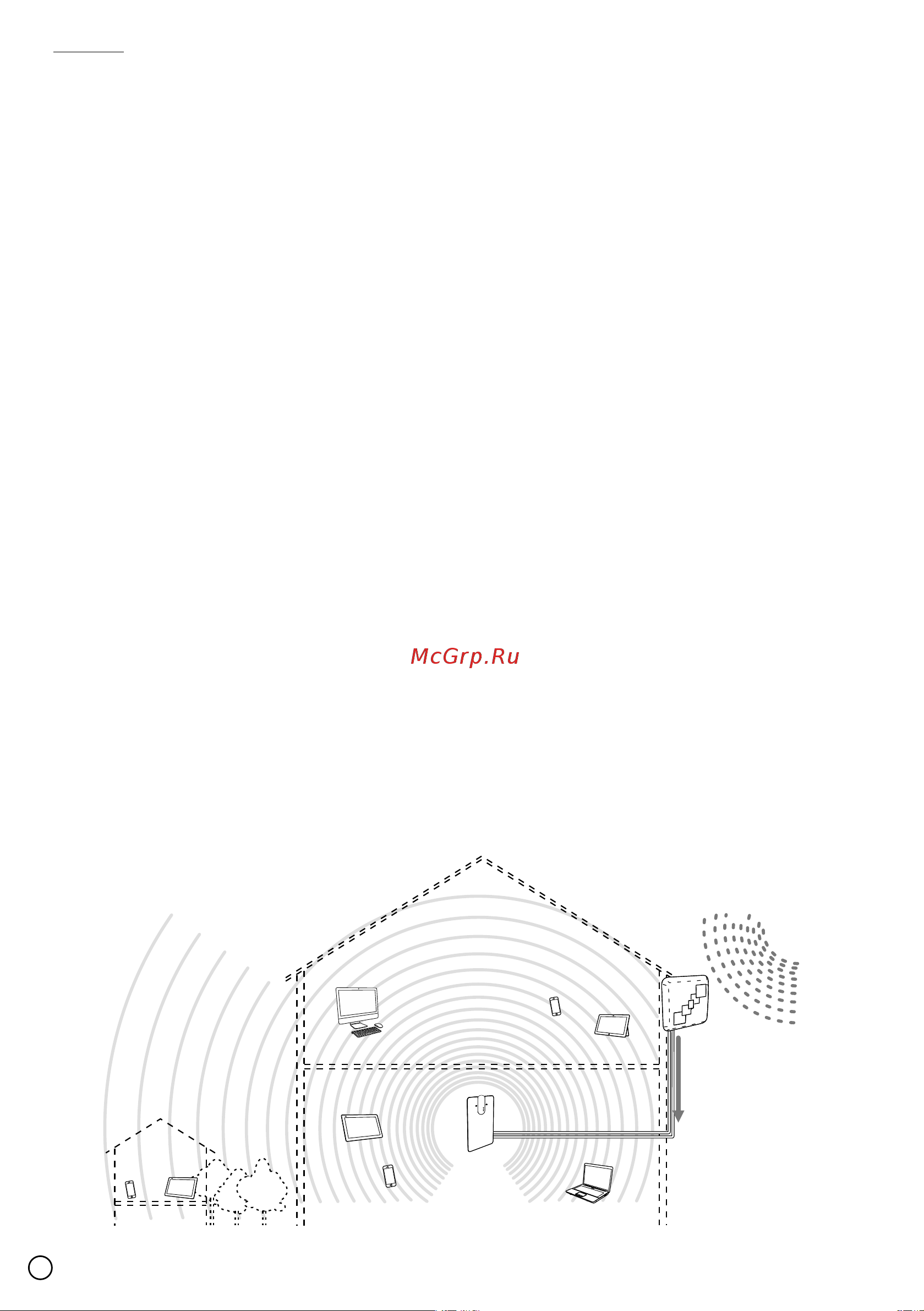

Рисунок 1: Общая схема подключения и работы комплекта BAS-2355

2.3 Держатель:

Количество разъемов, шт. ................................................................................................................................................................................ 2

Тип разъемов ..................................................................................................................................................................................................... F

Размеры, мм .................................................................................................................................................................................... 173х26х115

Масса, не более, г .......................................................................................................................................................................................... 185

Длина USB-кабеля, м ......................................................................................................................................................................................... 3

3. КОМПЛЕКТ ПОСТАВКИ

3.1 Панельная антенна BAS-2324 FLAT-15F MiMo, шт. ..................................................................................................................................... 1

3.8 Комплект крепежа, шт. ............................................................................................................................................................................... 1

3.9 Руководства пользователя, шт. .................................................................................................................................................................. 3

3.10 Упаковка, шт. ............................................................................................................................................................................................. 1

5. УСТАНОВКА И ВКЛЮЧЕНИЕ КОМПЛЕКТА

5.1 Извлеките из коробки панельную антенну, стеновой кронштейн, кабели, держатель модема (с предустановленными USB-

кабелем, адаптерами F-TS9 и модемом), блок питания, комплект крепежа и инструкции.

5.2 Изучите общую схему подключения комплекта, представленную в настоящем паспорте на рис.1. Компоненты комплекта следует

установить так: панельная антенна размещается на крыше или фронтоне на максимально доступной высоте и направляется в

сторону ближайшей базовой станции; блок держателя модема устанавливается на стене в районе ввода кабелей, идущих от

антенны таким образом, чтобы была доступна бытовая электрическая сеть и обеспечивалось оптимальное покрытие дома.

4.4 Логин администратора ........................................... admin

2
