Рэмо BAS-2357 Руководство по эксплуатации онлайн

Шаг 5

Шаг 4

Старт

Шаг 3

Шаг 1

Шаг 2

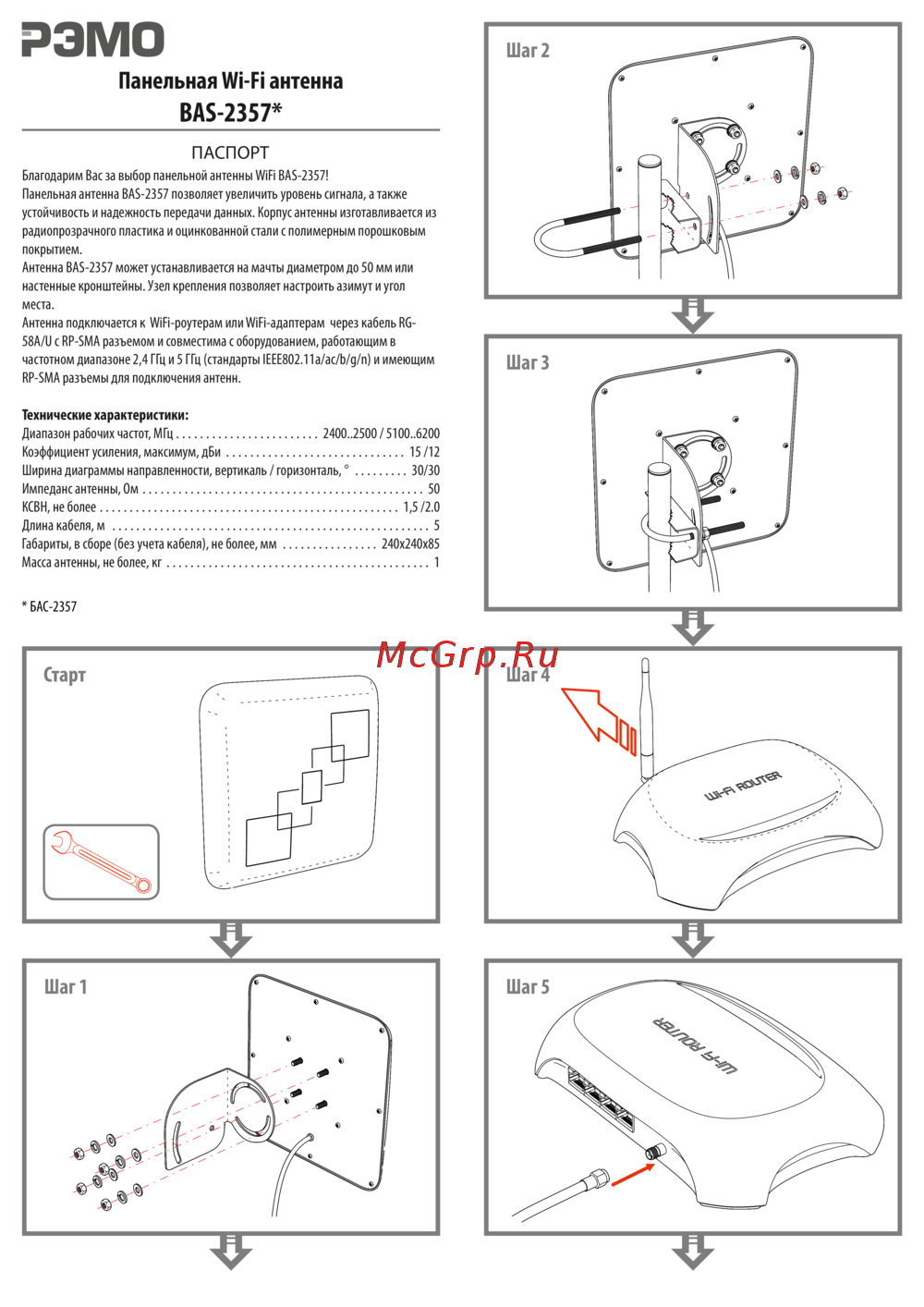

Панельная Wi-Fi антенна

BAS-2357*

ПАСПОРТ

Благодарим Вас за выбор панельной антенны WiFi BAS-2357!

Панельная антенна BAS-2357 позволяет увеличить уровень сигнала, а также

устойчивость и надежность передачи данных. Корпус антенны изготавливается из

радиопрозрачного пластика и оцинкованной стали с полимерным порошковым

покрытием.

Антенна BAS-2357 может устанавливается на мачты диаметром до 50 мм или

настенные кронштейны. Узел крепления позволяет настроить азимут и угол

места.

Антенна подключается к WiFi-роутерам или WiFi-адаптерам через кабель RG-

58А/U с RP-SMA разъемом и совместима с оборудованием, работающим в

частотном диапазоне 2,4 ГГц и 5 ГГц (стандарты IEEE802.11a/ac/b/g/n) и имеющим

RP-SMA разъемы для подключения антенн.

Технические характеристики:

Диапазон рабочих частот, МГц . . . . . . . . . . . . . . . . . . . . . . . . 2400..2500 / 5100..6200

Коэффициент усиления, максимум, дБи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 /12

Ширина диаграммы направленности, вертикаль / горизонталь, ° . . . . . . . . . 30/30

Импеданс антенны, Ом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

КСВН, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 /2.0

Длина кабеля, м . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Габариты, в сборе (без учета кабеля), не более, мм . . . . . . . . . . . . . . . . 240x240x85

Масса антенны, не более, кг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

* БАС-2357
