Рэмо BAS-2358 Руководство по эксплуатации онлайн

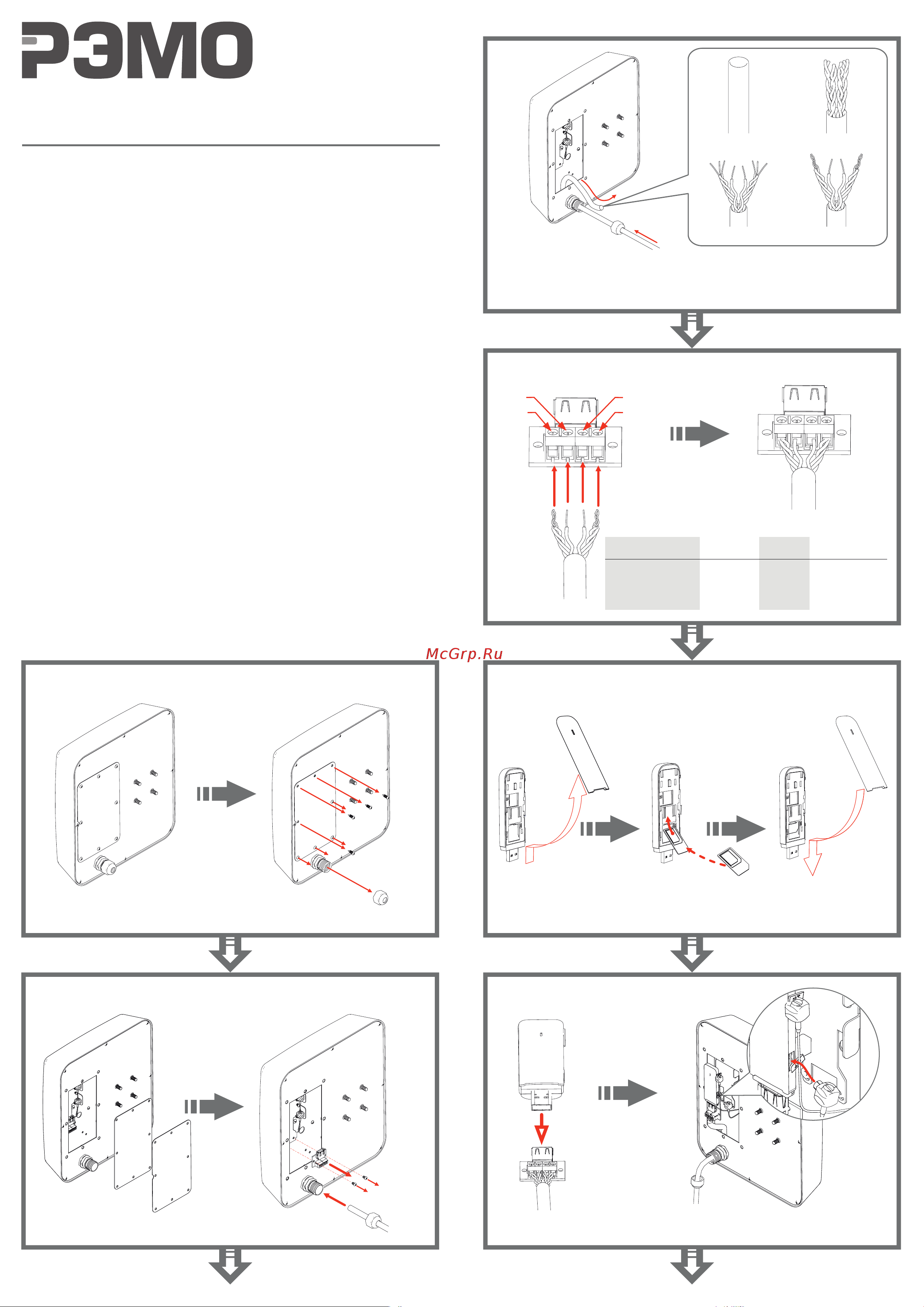

Шаг 6
Шаг 5
Шаг 2
Шаг 1
Снимите крышку отсека модема и колпачок гермоввода Вставьте SIM-карту в модем
Вставьте модем в USB-гнездо и аккуратно подключите разъемы
антенны к гнёздам модема.
Извлеките плату с USB-гнездом, а затем пропустите кабель в гермоввод
Благодарим Вас за выбор нашего усилителя интернет-сигнала для 3G/4G/4G+
сетей сотовой связи BAS-2358! Конструктивное решение антенны позволяет
минимизировать потери ВЧ-сигнала в кабеле и обеспечивает поддержку
технологии LTE MiMo.
Усилитель сигнала BAS-2358 совместим практически со всеми 3G/4G USB-
модемами, имеющими разъемы для внешних антенн. Модем устанавливается в
герметичный отсек антенны и подключается к USB-порту компьютера, ноутбука
или WiFi-роутера. Для передачи данных между портами USB мы рекомендуем
использовать кабель STP, FTP или UTP.
Усилитель BAS-2358 может повысить уровень сигнала, а также стабильность и
скорость передачи данных.
BAS-2358 можно установить на любую мачту диаметром от 20 мм до 50 мм или
настенный кронштейн.
ВЧ характеристики
Частоты ..................................1700-2700 МГц
Усиление, макс. .....................................15 дБ
КСВн .....................................................<1,5:1
Поляризация ...............................................X
Ширина диаграммы направленности,
горизонталь/вертикаль ....................35°/35°
Волновое сопротивление ....................50 Ом
КНД .....................................................>20 дБ
Молниезащита: замкнута по постоянному
току
Технические характеристики
Разъёмы «антенна - модем»................. CRC9
USBРазъёмы «модем - ПК»............................
Габариты ...............................275x245x90 мм
Масса, не более .....................................1,2 кг
Материал рефлектора..................алюминий
Материал корпуса .......УФ-стойкий полимер
Способ монтажа.........мачта или кронштейн
Диаметр мачты..................Ø20-Ø50mm
Максимальная ветровая нагрузка: 210км/ч
Рабочие температуры .............–50°С..+50°C
Шаг 4
Шаг 3
Вытяните конец кабеля через гермоввод и разделайте его как показано на рисунке.
Соединения выполнять следующим образом: бело-оранжевый + бело-зеленый +
бело-коричневый и оранжевый + зеленый + коричневый.
1
2
3
4
VCC
D –
D +
GND
GND
D+
D-
VCC
бело-оранжевый +
бело-зеленый +
бело-коричневый
бело-синий
синий
коричневый +
зеленый +
оранжевый
Усилитель интернет-сигнала для 3G/4G/4G+ сетей
BAS-2358 *
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Содержание
- Bas 2358 1
- Благодарим вас за выбор нашего усилителя интернет сигнала для 3g 4g 4g сетей сотовой связи bas 2358 конструктивное решение антенны позволяет минимизировать потери вч сигнала в кабеле и обеспечивает поддержку технологии lte mimo усилитель сигнала bas 2358 совместим практически со всеми 3g 4g usb модемами имеющими разъемы для внешних антенн модем устанавливается в герметичный отсек антенны и подключается к usb порту компьютера ноутбука или wifi роутера для передачи данных между портами usb мы рекомендуем использовать кабель stp ftp или utp усилитель bas 2358 может повысить уровень сигнала а также стабильность и скорость передачи данных bas 2358 можно установить на любую мачту диаметром от 20 мм до 50 мм или настенный кронштейн 1
- Руководство пользователя 1
- Страница 1 1
- Усилитель интернет сигнала для 3g 4g 4g сетей 1
- Шаг 1 1
- Шаг 2 1
- Шаг 3 1
- Шаг 4 1
- Шаг 5 1
- Шаг 6 1
- Затяните все гайки после настройки 2
- Или 2
- Найдите максимум уровня сигнала 2
- Страница 2 2
- Финиш 2
- Шаг 10 2
- Шаг 11 2
- Шаг 7 2
- Шаг 8 2
- Шаг 9 2
