6
•
Ввести проводники прожектора (L, N, PE) в центральное отвер-
стие клеммной коробки датчика.
•
Ввести провода питания и провод заземления через гермо-
ввод клеммной коробки датчика.
•
Подключить провода питания и провода прожектора к винто-
вым клеммам (рисунок 8): клемма L – подключение фазы, клем-
ма N – подключение нейтрали, клемма A – подключение нагрузки,
клемма – подключение провода защитного заземления.
•
Включить сетевое питание и настроить параметры датчика (время за-
держки, порог освещенности, дальность действия (только для MD 01)).
5.4 Монтаж датчика MD 06:
•
Повернуть против часовой стрелки и снять защитную крышку датчика.
•
Подключить проводники питания и нагрузки к винтовым зажи-
мам клеммной колодки датчика в соответствии со схемой, приве-
дённой на рисунке 8.
•
Закрепить датчик на опорной поверхности через монтажные отвер-
стия в корпусе, используя монтажный комплект.
•
Включить сетевое питание и настроить параметры датчика (вре-
мя задержки, порог освещенности).
• Установить на датчик защитную крышку, надев ее на корпус и по-
вернув по часовой стрелке.
5.5 Дополнительные способы подключения (только для MD 06):
• Для обеспечения режима постоянного включения нагрузки, в неза-
висимости от присутствия движущихся объектов в зоне обнаруже-
ния датчика и уровня освещенности, подключите датчик согласно схе-
ме, приведенной на рисунке 9. Выключатель в такой схеме шунтиру-
ет датчик движения, и на нагрузку непрерывно подаётся напряжение.
•
Для расширения зоны обнаружения используйте параллельное под-
ключение нескольких датчиков движения согласно схеме, приведен-
ной на рисунке 10. При таком подключении цепь нагрузки замыка-
ется при срабатывании любого из датчиков.
•
Для увеличения нагрузочной способности подключите контак-
тор КМИ в цепь нагрузки согласно схеме, приведенной на рисунке 11.
PE LN
230 B~
L
N
A
ANL
L

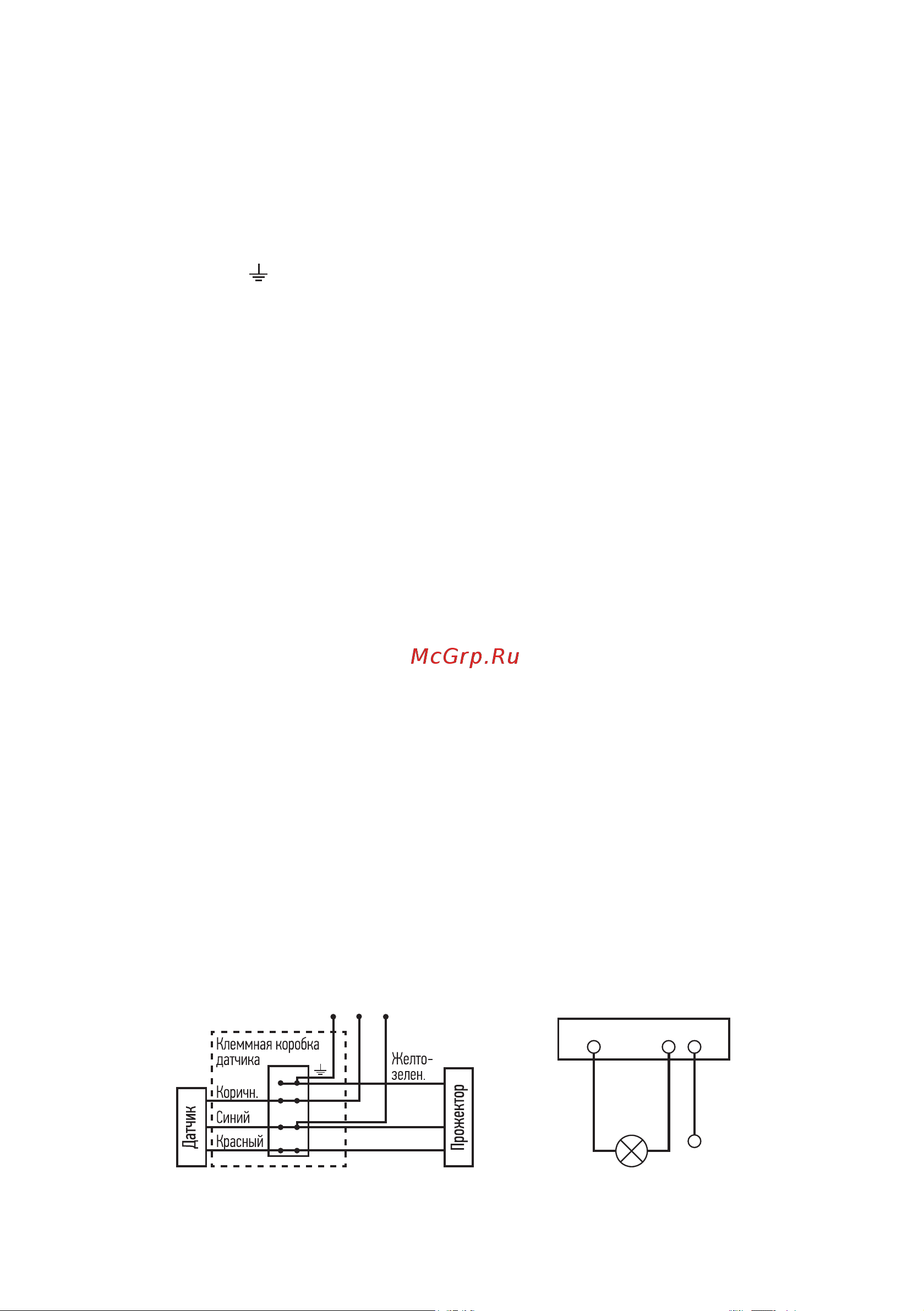

Рисунок 7. Рисунок 8.
