7
5.6 Регулировка.
5.6.1 Все параметры настроек датчика выбираются опытным путём.
5.6.2 Установка времени задержки отключения датчика осуществляет-
ся поворотным регулятором TIME. Данный регулятор устанавливает время на-
хождения нагрузки во включённом состоянии после срабатывания датчика.
Отсчёт времени задержки начинается снова, если датчик срабатывает по-
вторно в течение первого отсчёта времени.
5.6.3 Установка порога освещённости осуществляется поворотным ре-
гулятором LUX. Данный регулятор устанавливает порог срабатывания дат-
чика в зависимости от уровня освещенности окружающей среды.
5.6.4 Установка радиуса действия датчика осуществляется регулято-
ром SENS (только для MD 01). Данный регулятор устанавливает максималь-
ную дальность обнаружения движущегося объекта.
6. ОБСЛУЖИВАНИЕ
6.1 Для корректной работы датчика необходима периодическая чист-
ка его линзы. Чистку производить мягкой тканью, смоченной в слабом мыль-
ном растворе.
6.2 Прочее обслуживание изделия не требуется.
L
L
N
N
A
L
N
A
L
L
N
N
A
LN
230 B~
L
N
A

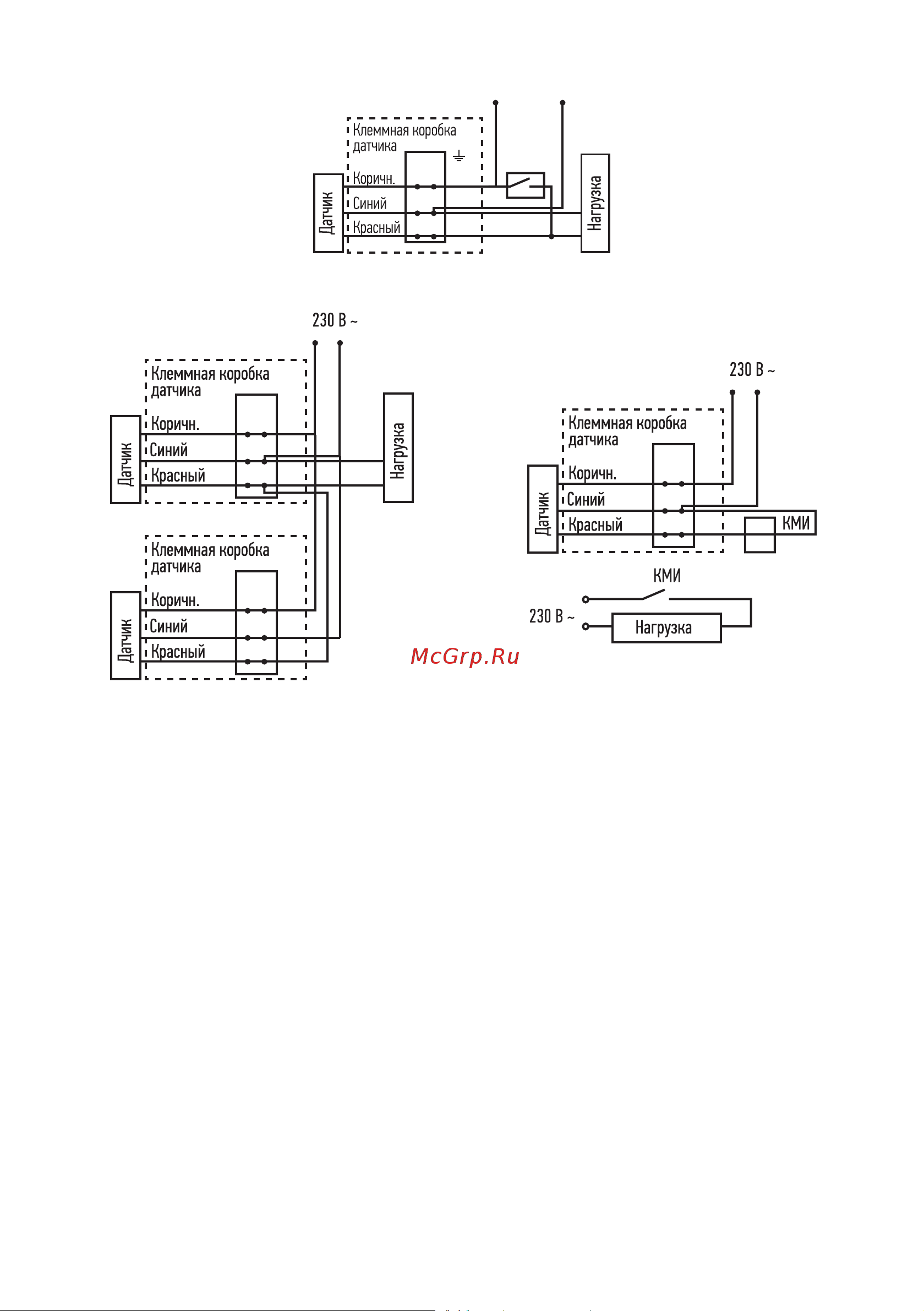

Рисунок 9.
Рисунок 10.
Рисунок 11.
