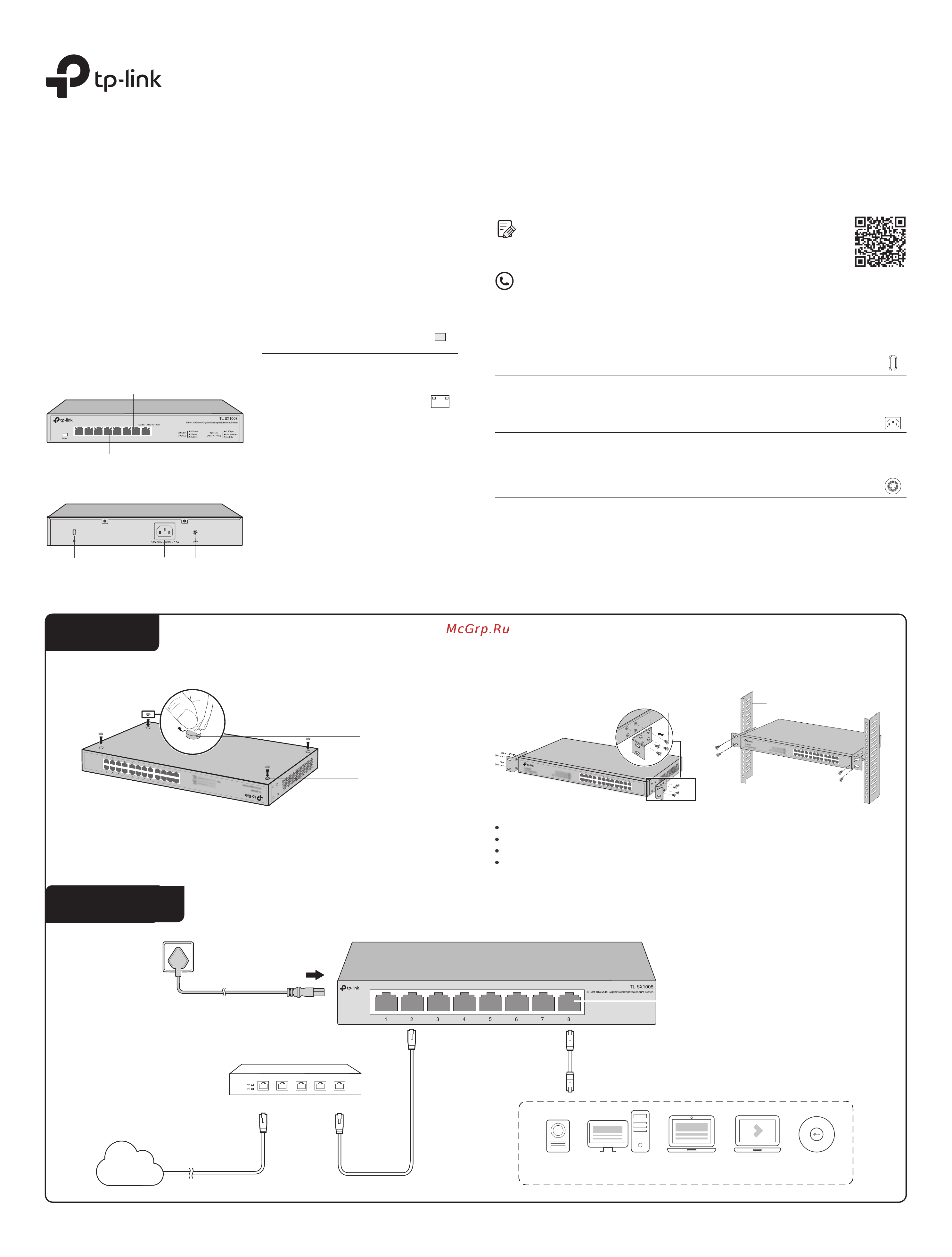

Руководство
по установке
8-портовый настольный/монтируемый
в стойку коммутатор 10 Гбит/с
Power
© 2020 TP-Link 7106508963 REV1.0.0
Задать вопрос, найти ответ и просто пообщаться с другими
пользователями и инженерами TP-Link можно в нашем
сообществе на https://community.tp-link.com
Для получения техподдержки, руководств пользователя и иной
информации посетите https://www.tp-link.com/ru/support или
отсканируйте QR-код справа.
Задняя панель
Ножки
Нижняя панель
Углубление
Крепление для монтажа в стойку
Винт
Стойка
Вариант 2: в стойку
1 234 5 6 7 8
Порты RJ45
10 Гбит/с
Индикаторы
Корпус устройства
Лицевая панель
Порты Ethernet (1–8)
NAS/сервер
10 Гбит/с
Игровой
компьютер
Рабочая
станция
Точка доступа
Wi-Fi 6
Видео 8К
Роутер
Порт LANПорт WAN
Интернет
Кабель питания
Индикаторы порта
Если работает только один индикатор:
Горит: есть подключённое устройство, никакие
данные не передаются.
Мигает: выполняется приём или передача
данных.
Левый индикатор (10 Гбит/с, 5 Гбит/с):
Зелёный: подключение 10 Гбит/с.
Жёлтый: подключение 5 Гбит/с.
Правый индикатор
(2,5 Гбит/с, 1 Гбит/с, 100 Мбит/с):
Зелёный:
подключение 2,5 Гбит/с.
Жёлтый: подключение 1 Гбит/с или 100 Мбит/с.
Питание
Горит: есть питание.
Не горит: нет питания.
Отверстие для кенсингтонского замка
Кенсингтонский замок вставляется в отверстие, чтобы защитить устройство от кражи
(докупается отдельно).
Разъём питания
В коммутатор уже встроена молниезащита, однако с помощью специального кабеля
можно также выполнить заземление.
Подключите один конец кабеля к разъёму питания, а другой — к розетке (100–240 В,
50/60 Гц).
Заземляющий контакт
Реальный продукт может отличаться от изображённого.
Установка
Вариант 1: на столе
Подключение
Для циркуляции воздуха коммутатор должен находиться в 5–10 см от ближайшего объекта.
Старайтесь не ставить на коммутатор тяжёлые предметы.
Размещайте устройство нижней панелью вниз.
Размещайте устройства в стойке одно за другим снизу вверх и не забывайте оставлять
расстояние между устройствами для рассеивания тепла.
Отверстие для
кенсингтонского замка
Заземляющий
контакт
Разъём
питания
