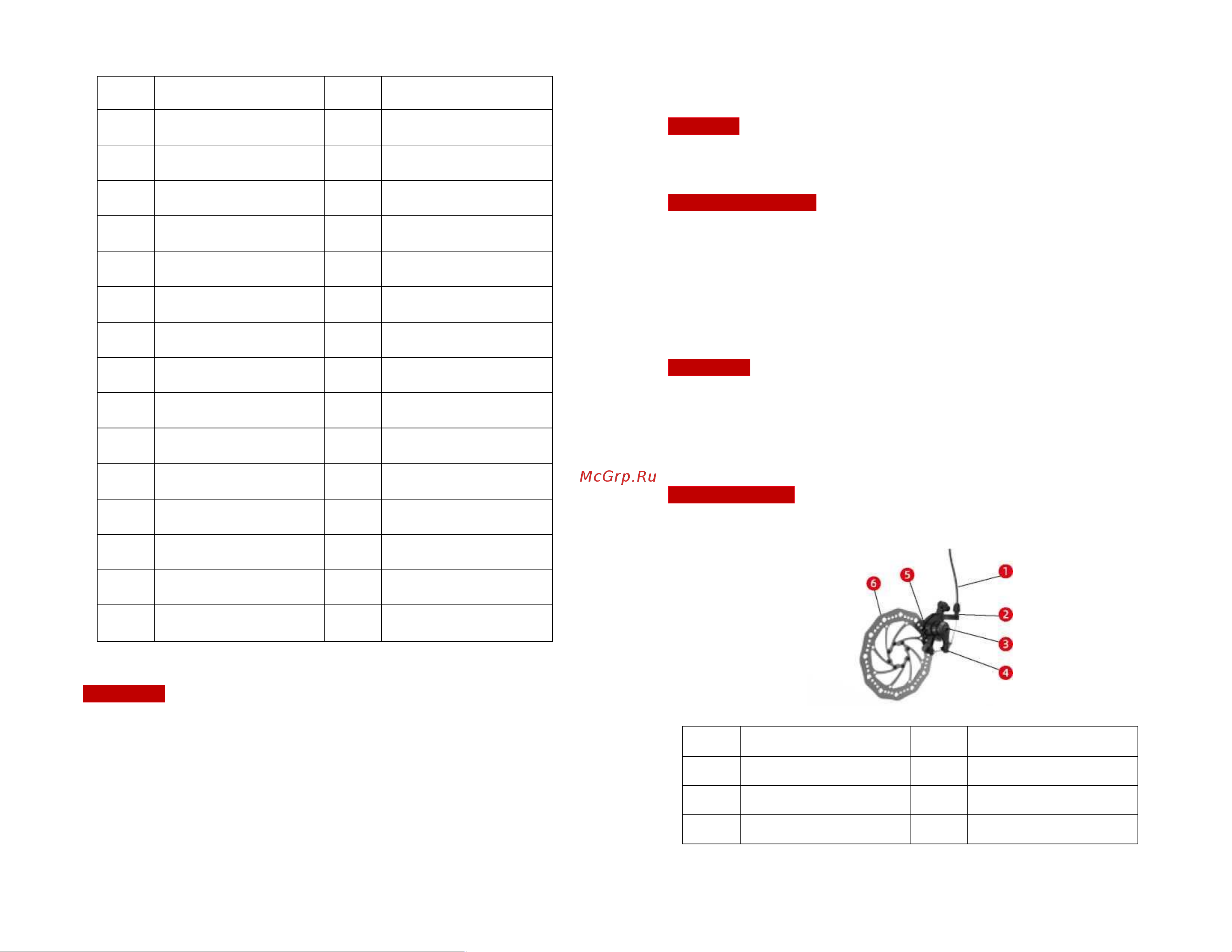

HIMO Electric Bicycle C30S [8/18] Контроллер
![HIMO Electric Bicycle C30S [8/18] Контроллер](/views2/2016771/page8/bg8.png)
10 11
№
Описание
№
Описание
1
Измеритель
16
Задняя коробка передач
2
Руль
17
Привод
3
Рычаг переключения
передач/Рычаг тормоза
18
Боковой отражатель заднего
колеса
4
Передний фонарь
19
Задний дисковый тормоз
5
Боковой отражатель
переднего колеса
6
Передний дисковый тормоз
7
Седло
8
Задний фонарь
9
Труба седла
10
Быстроразъемное крепление
трубы седла
11
Аккумуляторный картридж
12
Разъем для зарядки
13
Передняя передача
14
Педали
15
Реле
Велосипед
Упаковочный лист велосипеда включает в себя:
■ Собранный велосипед, включая аккумуляторы
■ Зарядное устройство
■ Два ключа, используемые для демонтажа аккумулятора (один запасной)
Питание
Привод
Мотор велосипеда воздействует непосредственно на заднее колесо и помогает
велосипедисту нажимать на педали. Велосипедист может регулировать мощность
мотора с помощью имеющейся системы управления и выбирать различные режимы
езды. Мотор обеспечивает максимальную скорость 25 км/ч.
Аккумуляторный блок
Система с электроприводом комплектуется аккумулятором, которые устанавливается в
раму.
Аккумулятор можно извлечь с помощью ключа и зарядить. Для зарядки аккумулятора
разрешено использовать только прилагаемое зарядное устройство.
Как и большинство крупных аккумуляторов, литий-ионный аккумулятор является
опасным согласно правилам транспортировки. Велосипедом запрещено управлять до
установки аккумулятора. При воздушной перевозке должны применяться правила
перевозки опасных веществ. (Пожалуйста, соблюдайте местные правила перевозки)
Упаковка коробки с аккумуляторным блоком должна быть маркирована надписью
"Опасно" при перевозке.
Контроллер
Велосипед оснащен контроллером для регулировки мощности, который управляется с
помощью ручки газа. Мощность контроллера рассчитывается в зависимости от
заданной скорости, фактической скорости и нагрузки на педали. Максимальная скорость
составляет 25 км/ч. При превышении максимальной скорости питание не подается.
Тормозная система
Тормоз используется для замедления или остановки
Дисковый тормоз
Тормоз устанавливается на переднем и заднем колесе. Колодка дискового тормоза
воздействует на диск, чтобы замедлить движение. Тормозной диск изнашивается и
управляется рычагом на руле. Дисковый тормоз — это механический привод.
№
Описание
№
Описание
1
Тормозной трос
4
Стопорный винт тормоза
2
Регулировочный винт тормоза
5
Тормозная колодка
3
Тормозной рычаг
6
Тормозной диск
Содержание
- Инструкция 1
- Fusewins 2
- Содержание 2
- Данная инструкция поставляется вместе с велосипедом 4
- Использование по назначению 4
- Контактная информация производителя 4
- Меры предосторожности 4
- Описание руководства пользователя и производителя 4
- Особенность оформления иллюстраций 4
- Особенность оформления текста 4
- Прилагаемые документы 4
- Хранение инструкции 4
- Цифровое авторское право 4
- Избегайте поражения электрическим током или взрыва вызванных неправильной эксплуатацией аккумулятора и зарядного устройства 5
- Избегайте серьезных травм вызванных контактом между частями тела и частями велосипеда 5
- Избегайте тяжелых или смертельных травм в дождливую погоду 5
- Избегайте тяжелых или смертельных травм в сумерках или ночное время 5
- Несанкционированная переделка запрещена 5
- Основные правила безопасности 5
- Предотвращение повреждений велосипедиста и велосипеда 5
- Предотвращение повреждения велосипеда 5
- Средства индивидуальной защиты 5
- Телосложение велосипедиста 5
- Требования к велосипедисту 5
- Избегайте вибрации 6
- Избегайте затрудненного дыхания и удушья 6
- Избегайте обезвоживания во время езды 6
- Избегайте обморожения 6
- Избегайте ожогов 6
- Избегайте падения от внезапного удара 6
- Избегайте травм или дискомфорта 6
- Избегайте травмы ног 6
- Избегайте тяжелых или смертельных травм вызванных повреждением деталей 6
- Избегайте тяжелых или смертельных травм вызванных повреждением или ослаблением отражателя и фонаря 6
- Избегайте тяжелых травм вызванных ненадлежащим обслуживанием 6
- Избегайте тяжелых травм вызванных повреждением деталей 6
- Избегайте тяжелых травм полученных при езде за городом или на обочине 6
- Избегайте ущерба аккумуляторам 6
- Ремонтом и чисткой 6
- Экологические проблемы 6
- Аккумуляторный блок 8
- Велосипед 8
- Дисковый тормоз 8
- Контроллер 8
- Питание 8
- Привод 8
- Тормозная система 8
- Контроль габаритов 9
- Коробка передач 9
- Педали 9
- Перед первым катанием 9
- Предупреждение 9
- Распаковка и осмотр коробки 9
- Регулировка седла 9
- Включение выключение света 10
- Зарядка аккумулятора 10
- Переключение скоростей 10
- Предупреждение 10
- Проверка давления в колесах 10
- Регулировка руля 10
- Тормоз 10
- Управление велосипедом 10
- Включение и выключение фонарей 11
- Включение или выключение питания 11
- Во время катания 11
- Выбор уровня мощности 11
- Катание на велосипеде 11
- Спецификация бортового компьютера 500s 11
- Аккумулятора 12
- Движение без электропривода 12
- Катание на велосипеде с электрическим приводом 12
- Меры предосторожности при езде 12
- Устранение неполадок 12
- Обслуживание аккумулятора 13
- Обслуживание двигателя и контроллера 13
- Перевозка велосипеда 13
- План технического обслуживания 13
- Предупреждение 13
- Техническое обслуживание и ремонт велосипеда 13
- Дополнительная информация 14
- Запись о сервисном обслуживании 14
- Положение и условия гарантии 14
- Утилизация велосипедов 14
- Испытание на износ 15
- Крепление компонентов 15
- Метод испытания 15
- Регулировка подседельного штыря 15
- Натяжение цепи 16
- Регулировка передачи 16
- Смазка 16
- Установка педалей 16
- Велосипедная карточка 17
- Давление накачивания колес 17
- Описание обслуживания и зарядки аккумуляторов 17
- Повреждение и износ колесного комплекта 17
- Список деталей и аксессуаров 17
- C30s момент затяжки винта 18
- Аксессуары 18
- Декларация соответствия 18
- Единица измерения н м 18
- Значение крутящего момента 18
- Колесо 18
- Рулевая система 18
- Седельная система 18
- Система месторасположение спецификация 18
- Система передач 18
- Система привода 18
- Тормозная система 18
