5 МОНТАЖ СТАНЦИЙ

ОПАСНО

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ВЗРЫВА ИЛИ ВСПЫШКИ ДУГИ

Монтаж и подключение станций должны выполняться квалифицированными специали-

стами сервисного центра.

Неправильная установка и настройка станций может привести к повреждению аккумуля-

тора электромобиля или станций.

Не устанавливайте системы автоматического сброса на устройства токовой защиты ну-

левой последовательности.

Не устанавливайте и не используйте станцию вблизи легковоспламеняющихся, взрыво-

опасных, агрессивных или горючих материалов, химикатов или паров.

Подводимая питающая линия должна иметь автоматическое устройство защиты.

Несоблюдение этих указаний приведет к смерти или серьезным травмам.

5.1 ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ

♦ Станции должны быть установлены на стену, поверхность которой способна выдерживать вес

станции и кабелей.

♦ На месте монтажа станций необходимо предусмотреть свободные зоны вокруг станций, обеспе-

чивающие свободный доступ к боковым, верхней и нижней стенкам станций при монтаже, обслуживании

и ремонте.

Рекомендуемые размеры свободной зоны со стороны нижней стенки – не менее 1,3 м, сбоку и

сверху – не менее 0,3 м, со стороны питающей розетки – не более 1 м. (см. рис. 7).

0,3 м

1 м

0,3 м

1,3 м

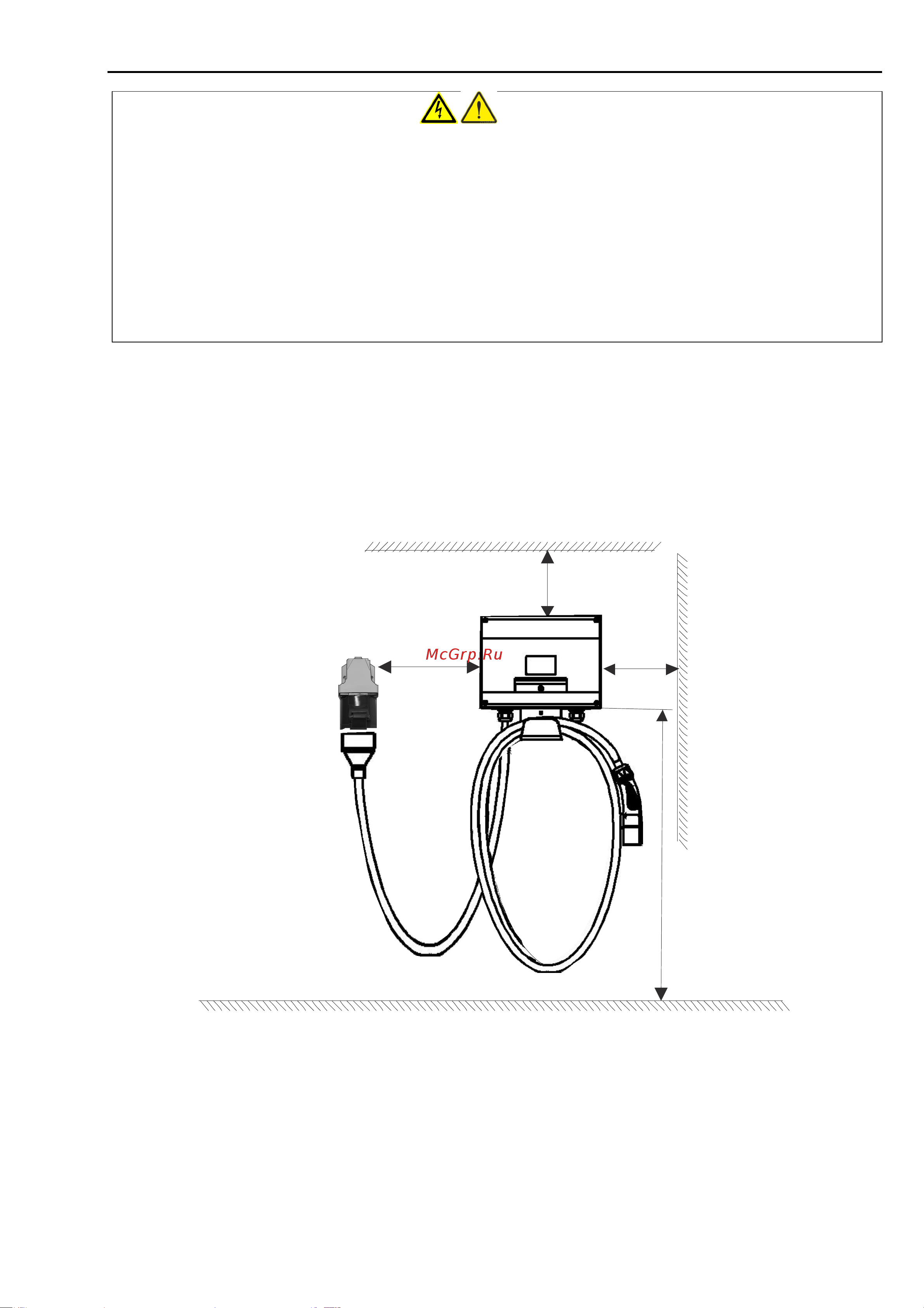

Рисунок 7 – Размеры свободной зоны вокруг станций

♦ Питающий и зарядный кабели станций должны располагаться таким образом, чтобы они не под-

вергались повреждениям или нагрузкам.

♦ Зарядный кабель должен легко подключаться к электромобилю, без натяжения.

♦ Рекомендуемое расположение розетки для подключения к сети электропитания в соответствии с

рисунком 7.

ВНИМАНИЕ! При монтаже станций снаружи, рекомендуется установка станций и розеток для

подключения к сети электропитания под навесом для исключения прямого попадания атмосфер-

ных осадков.
