5.2 НЕОБХОДИМОЕ ОБОРУДОВАНИЕ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

♦ Оборудование, инструмент и принадлежности, необходимые для установки, подключения, на-

стройки, технического обслуживания и ремонта станций на месте эксплуатации, приведены в таблице 5.

ВНИМАНИЕ! Данное оборудование, инструмент и принадлежности не входят в комплект

поставки станций, и приобретается отдельно.

Таблица 5 − Необходимые оборудование, инструмент и принадлежности

Наименование Количество

1 Дрель 1 шт.

2 Отвертка 1 шт.

3 Сверло, 8

1 шт.

4 Дюбель распорный 8х50 3 шт.

5 Винт самонарезающий 4,5х50 3 шт.

6 Дюбель К6х30 4 шт.

7 Шуруп 4х40 4 шт.

5.3 КРЕПЛЕНИЕ СТАНЦИЙ НА СТЕНЕ

♦ Откройте переднюю крышку станции с помощью ключа из комплекта поставки.

Переведите переключатель автоматического выключателя в нижнее положение.

♦ На требуемой высоте в соответствии с рисунком 7 выполните разметку двух верхних отверстий

на стене (см. рис. 8).

ВНИМАНИЕ! Перед началом сверления убедитесь, что в зоне размещения станции нет во-

допроводных труб или электропроводов.

♦ Просверлите дрелью два отверстия, вставьте дюбели 8х50 и вкрутите самонарезающие винты

4,5х50, оставляя зазор 5 мм под головкой винтов для навешивания станции.

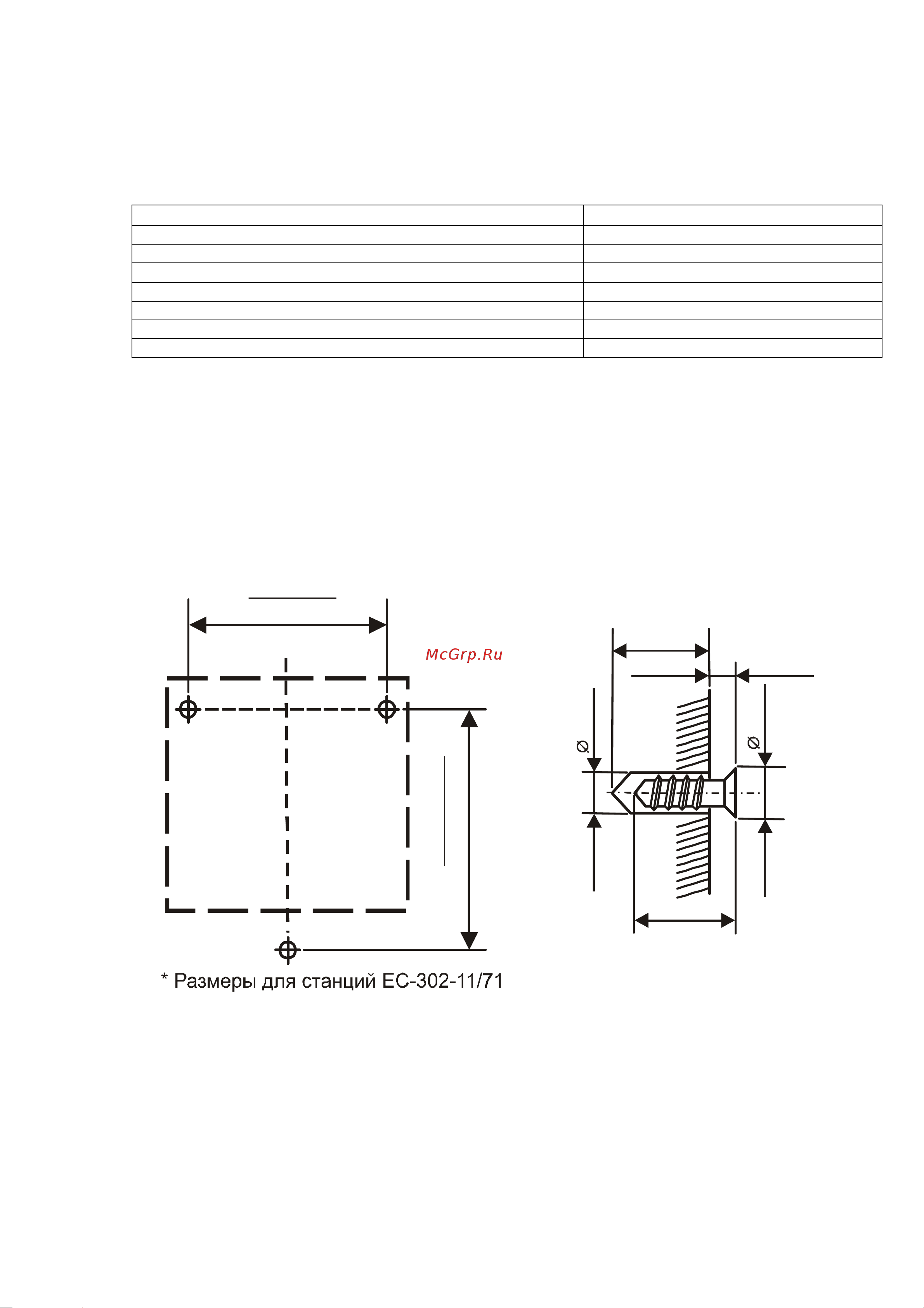

Рисунок 8 – Крепление станции на стене

♦ Повесьте станцию на стену, совместив монтажные отверстия на задней стенке станции с кре-

пежными винтами на стене.

♦ Через отверстие на кронштейне станции сделайте метку для сверления нижнего отверстия.

♦ Снимите станцию, просверлите третье отверстие и вставьте дюбель.

♦ Снова повесьте станцию на два верхних крепежных винта. Затем вкрутите третий самонарезаю-

щий винт в нижнее монтажное отверстие, чтобы закрепить станцию.

ВНИМАНИЕ! Несоблюдение данных инструкций может привести к травмам или повреж-

дению оборудования.

180 мм

(120 мм)*

58 мм

5 мм

50 мм

9 мм

8 мм

226,5 мм

(225,5 мм)*
